描述
产品详情

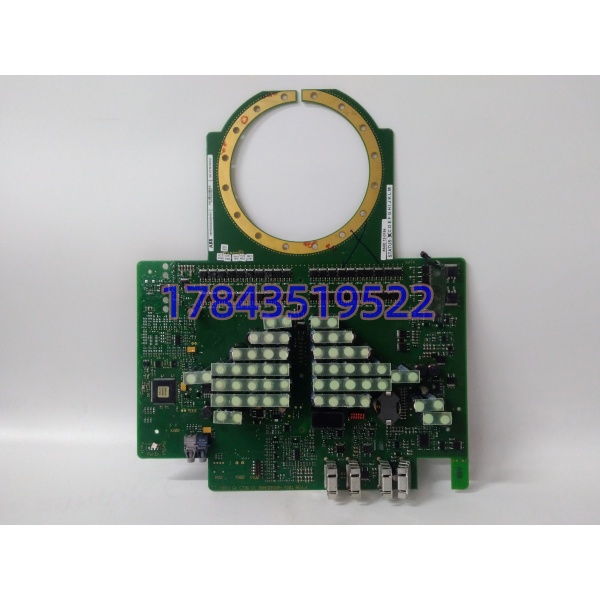

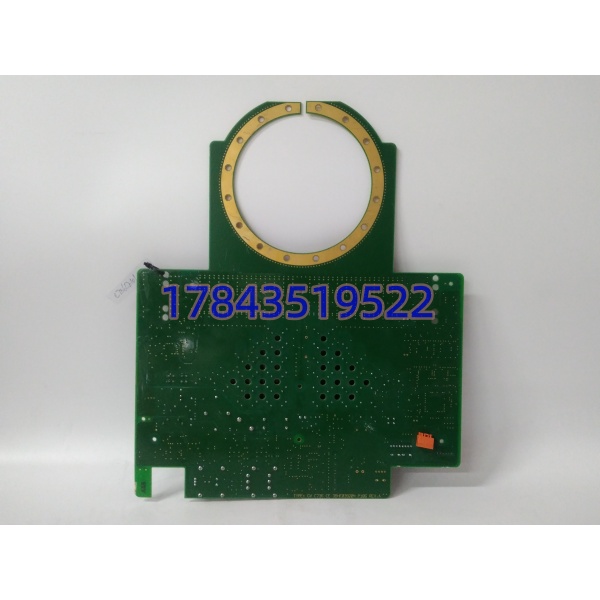

· 型号：GVC736CE101（3BHE039203R0101，5SXE12-0184）
· 品牌：ABB
· 系列：ACS6000 / UNITROL 6000 / AC800PEC
规格参数
| 参数项 | 规格值 |
|---|---|
| 板卡角色 | 脉冲接口+门极驱动（Gate Drive Interface） |
| 适配系统 | ACS6000 MV Drive、ACS800MV、UNITROL 6000 励磁、AC800PEC 整流柜 |
| 上行接口 | 高速光纤（收 PPC907BE / AMxC 主控脉冲指令） |
| 下行接口 | 多路门极脉冲输出端子（驱 IGCT/晶闸管，具体路数按柜型） |
| 控制电源 | DC 24V（18-32V），板耗 ≤8W |
| 隔离耐压 | 弱电控制侧↔高压功率侧 5kV AC（光电隔离） |
| 保护逻辑 | 上下桥臂互锁、死区、过流/过温硬件快闭锁（μs 级） |
| 反馈 | 功率模块温度、故障状态 DI 回主控 |
| 指示 | 电源/脉冲使能/驱动OK/故障 LED |
| 安装 | 励磁功率柜或变频柜控制盒导轨/螺装，非 DCS 机架插槽 |
| 尺寸重量 | 约 233×20mm 级单槽板 / 0.65kg（以实物为准） |
| 工作温度 | -25~+60℃（柜内） |
| 认证 | 按 ABB 电力电子 BOM，非 SIL 独立认证件 |
| 状态 | ACS6000 归 Legacy，新货极少，流通以 New Surplus/翻新板为主 |
产品介绍
GVC736CE101 在 ACS6000 或 UNITROL 6000 柜里干的事很窄但缺了整柜瘫：主控 CPU（如 PPC907BE）算完 AVR/PWM 波形，经光纤把数字脉冲指令发给它，它做三件事——光电隔离把弱电和数千伏功率侧切开、电平放大到 IGCT/晶闸门极要的驱动能力、硬件插死区防上下桥直通，然后把脉冲送到功率半导体。反过来功率侧过流/过温时它 μs 级闭锁脉冲并把故障回传主控。它不跑 AVR 算法（那是 PPC907BE 的活），不承受主回路电流（那是 5SHY IGCT 的活），坏了对运行人员表现是“励磁柜报 Gate Fault / 变频柜报 Pulse Not OK / 整流桥无触发”。
和 5SHY4045L0004（IGCT 功率半导体）比：GVC736CE101 是“神经”，5SHY 是“肌肉”，前者坏后者照常但没脉冲；和 PPC907BE（3BHE024577R0101）比：PPC 是主控 CPU，GVC 是它下挂的脉冲执行端；和商家页写的“CI867 RS485 子卡”“IGCT 6kV 360A 模块”完全不是一物——IGCT 6kV/360A 是功率件参数，硬套到 GVC 这块驱动板上属于张冠李戴。
应用场景与行业案例
我处理过最典型的一次：水电厂 UNITROL 6000 励磁，开机建压时转子电流表有指示但机端电压起不来，主控报“Gate Drive Fault Ch.3”。查下来是 GVC736CE101 第 3 桥臂驱动通道光耦次级供电 DC/DC 裂了，脉冲发不出但主控侧光纤收发光正常。
- 火电励磁：UNITROL 6000 静态励磁功率柜，三相全控桥 6 个桥臂各走一路 GVC736CE101 脉冲，非它不可，因为 PPC907BE 下挂驱动板 BOM 锁死 GVC736CE101，换 CI867 或通信卡不沾边。
- 矿山提升机：ACS6000 中压变频 3.3kV 驱动，功率柜每相两串联 IGCT 单元各配一块 ，门极光纤从 AMxC 主控来，板坏=该单元无触发=变频报 Ground Fault。
- 冶金轧机：ACS800MV 主传动， 在整流/逆变柜控制盒里，换板不用动 AVR 参数，插回去 PPC 下装脉冲配置即可。
- 水电辅机：小机组励磁改 UNITROL 6000 包， 的 5kV 隔离扛住转子侧意外暂态，通用驱动板做不到。
前年西南某水电站，年度检修后首次开机建压，励磁主控 PPC907BE 报“Pulse Channel 5 No Reply”。背景是这块 是 2005 年装机，光纤接收器老化，主控发脉冲它偶尔不收，建压到 80% 时丢脉冲触发转子过压保护。危机是汛期并网窗口紧。后来从同流域梯级电站备件库借一块同订货号 3BHE039203R0101 库存板（确认 5SXE12-0184 内部件号同批），停电 15 分钟拆功率柜控制盒门、松导轨卡扣拔旧插新、复紧光纤 ST 头→上电 PPC 识列，建压一次到额定。说实话 这种驱动板故障前兆是“偶尔 Gate Fault 自恢复”“光纤 RX 灯微闪”，巡检不盯功率柜 LED 等建压失败再救晚半天。
