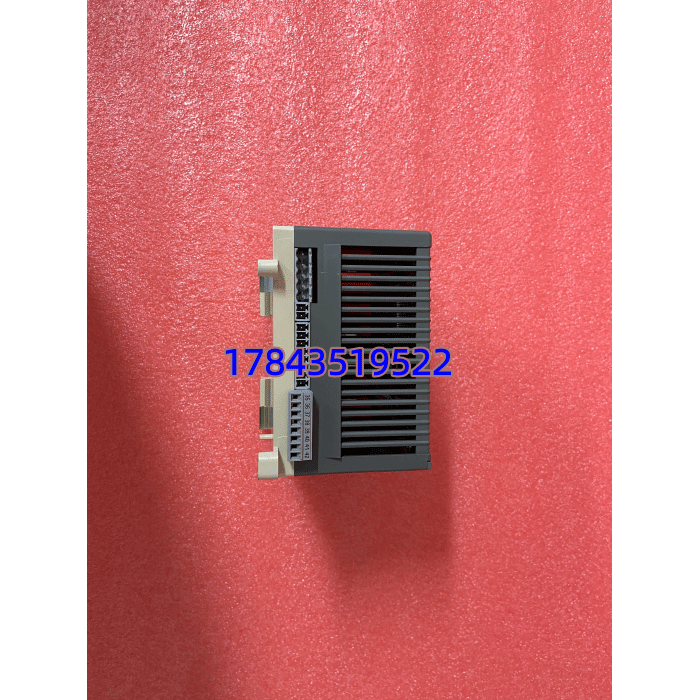

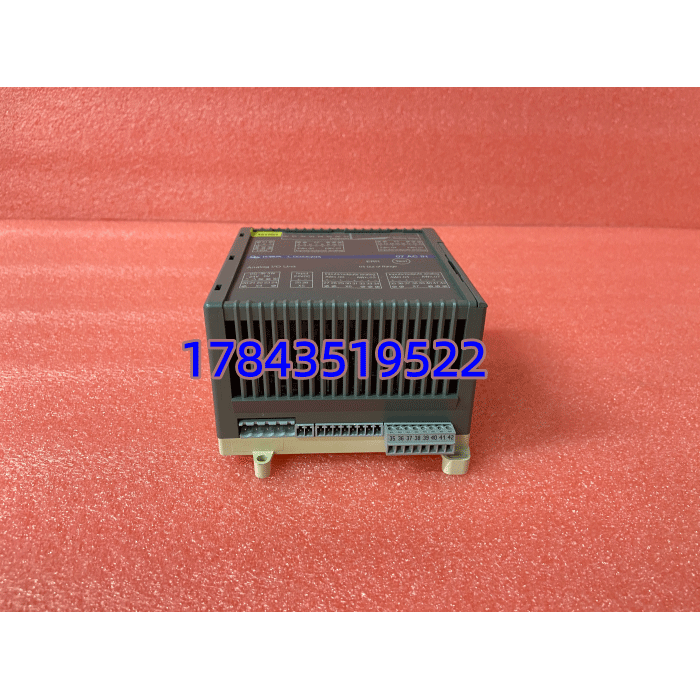

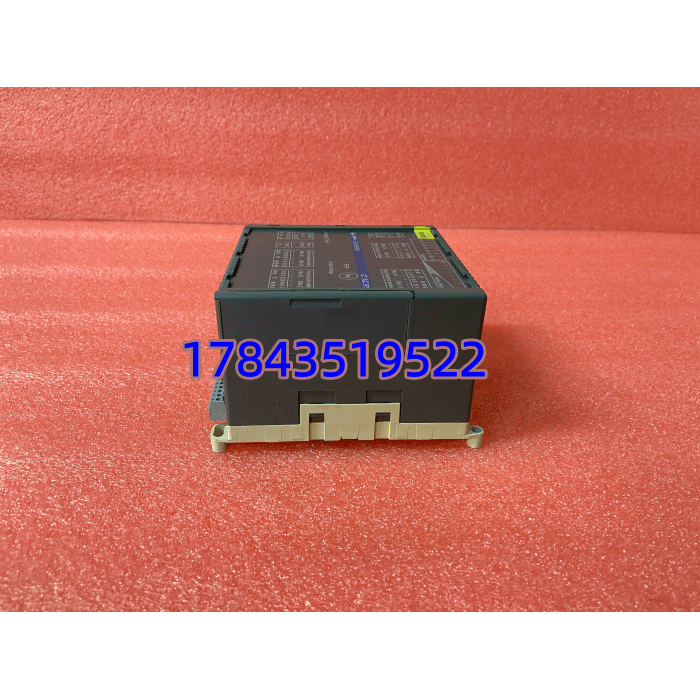

产品详情
· 型号：07AC91H （完整订货号参考 GJR5252300R3101 / GJR5252300R0001 依地区版本）
· 品牌：ABB（原ABB Austria S500 / AC31 系列）
· 系列：ABB S500 I/O System for AC31 / CP400 / Freelance 800F（S500 local I/O）
规格参数
- 产品型号：07AC91H（S500系列混合模拟量模块，H后缀通常表示硬件版本/温度范围变体，功能同07AC91）
- 订货号示例：GJR5252300R3101（欧版常见），旧标 07 AC 91 H
- 模块类型：Analog Input/Output Combined Module — 4 Inputs + 2 Outputs
- 模拟量输入通道数：4通道（CH0–CH3），独立可组态
- 输入信号类型（软件组态）：
- 电压：±10V、0–10V、±5V、0–5V、1–5V（依FW/组态表）
- 电流：±20mA、0–20mA、4–20mA（需内部或外部250Ω shunt，07AC91内置典型）
- 输入分辨率：12 bit + sign（电压典型 2.44mV/bit @ ±10V）
- 输入精度：典型 ±0.3% FS（满量程），温度漂移 ≤0.01% FS/℃
- 输入阻抗：电压 ≥100kΩ，电流 250Ω（内置）
- 模拟量输出通道数：2通道（CH4–CH5）
- 输出信号类型（软件组态）：±10V、0–10V、±20mA、0–20mA、4–20mA
- 输出分辨率：12 bit
- 输出精度：±0.5% FS，负载能力：电压输出 >2kΩ min load，电流输出 0–500Ω max load
- 隔离：通道组—背板总线光电隔离（典型 500V AC 测试），通道间非隔离（共参考）
- 供电：通过 S500 机架背板取 24V DC（典型 70mA @ 24V DC，≈1.7W）
- 组态方式：PG200 / ABB Automation Builder / Freelance Engineering — 硬件配置里选”07AC91″设各通道量程码
- 诊断：模块前面板 LED（SF=故障、RUN=就绪），断线/超量程可通过状态字节读
- 安装：插入 S500 本地机架（如 CM572 / IM501 等接口模块下的扩展）或 远程 RI/O 机架，标准 DIN 35mm 导轨
- 工作环境：0～+60℃（运行，部分H版宽温 -25～+60℃需核对），-40～+85℃（存储），5%～95% RH无凝露
- 认证：CE / UL / cULus / 部分批次 FM
- 物理尺寸：标准 单槽 ≈120×40×75mm（H×W×D），重≈0.15kg，IP20（机箱防护）
产品介绍
07AC91H（GJR5252300R3101）是 ABB 系列的经典混合模拟量卡——4入2出挤一个槽位，AI侧支持±10V双极电压和4–20mA电流，AO侧通常配±10V或4–20mA驱动阀门定位器或记录仪。量程全靠软件组态（不是跳线），在 PG200 或 Freelance 里选通道类型即可，这点比老式需拨码/DIP的卡省事。它用在 AC31 本地机架、Freelance 800F 的 I/O 扩展（经 IM501/IM502 等接口模块）或 standalone RI/O。
坦白说这卡就是 时代的主力，新线多用 S800 或 XC800，但老 AC31 改造换整机架不划算——直接找同型号 07AC91 / 07AC91H 替换最稳（H版与无H通常互换，确认FW兼容即可）。市面基本拆机，买时要求卖家在 机架实际上电、挂信号源校验 AI 读数偏差<1%FS 和 AO 输出电流/电压正确，我遇过 AO 运放老化导致 20mA 给定只出 15mA 的暗病。
应用场景与行业案例
痛点切入
某啤酒厂糖化釜 ABB AC31 控制柜，07AC91H 的 AI2（麦汁温度 PT100 变送4–20mA）读数漂 ±8%——查线没问题，互换通道确认模块老化。原设计整柜 满槽，没位置加分卡。库房有拆机 07AC91H（同订货前缀），断电拔旧卡插新卡、保留背板接线、上电 RUN 灯亮，PG200 在线校验 AI 偏差<0.3%，十分钟恢复批次控制，没动任何组态（量程已存在 CPU 里）。
典型场景
- 食品饮料 — 糖化/发酵罐温度AI(4–20mA)+搅拌电机变频AO给定，本地机架省槽位
- 水处理 — 浊度/pH 4–20mA 入，加药计量泵 AO 控制，Freelance 800F + RI/O
- 包装机械 — 老线 AC31-50/60 CPU + 扩展做模拟量采集（薄膜厚度/张力），不需升级全系
- 建材窑炉 — 区温 AI + 助燃风门 AO， 耐现场干扰且备件便宜
真实案例
西南某污水处理厂，Freelance 800F 带 远程 I/O（IM502+07AC91H×2）。暴雨季雷雨后一个 07AC91H 的 AO 通道失控（出水阀开度不受控），切手动旁路保产。库房拆机备件 GJR5252300R3101（07AC91H），确认与原 IM502 机架兼容，断电替换（端子排不动），上电工控站显示模块 OK，做 AO 强制 0%/50%/100% 用万用表量 0/12/20mA 正常，恢复自动。污水班长说：这种老 卡二十年不坏，一坏反而难找，以后每台柜多留一块。
