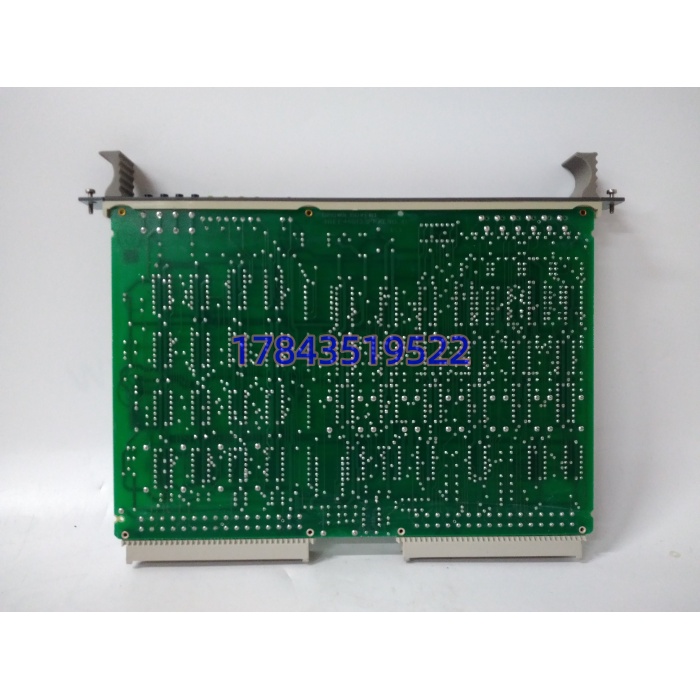

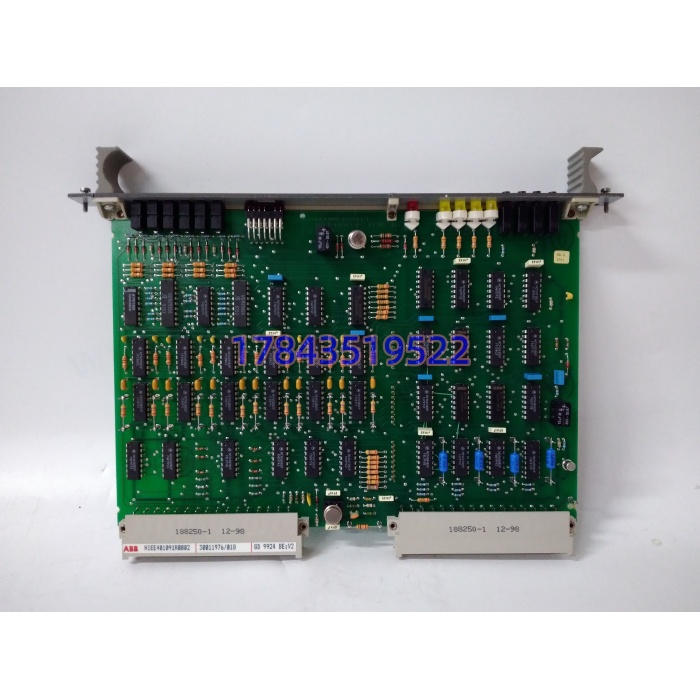

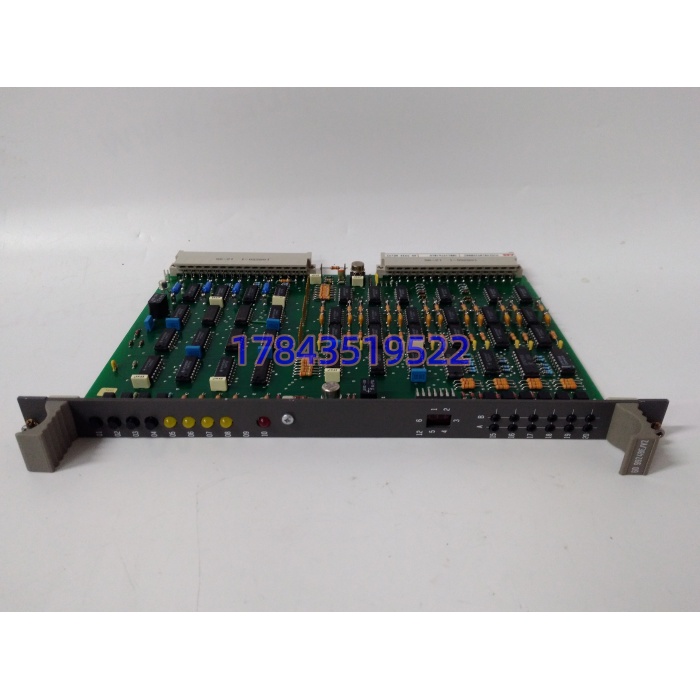

产品详情
· 型号：GD9924BE V2（HIEE401091R0002）
· 品牌：ABB
· 系列：GD9900 / AC800F I/O 体系
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | GD9900 系列多功能控制器/监控模块（数据采集 + 逻辑控制 + 信号预处理） |
| 适配系统 | ABB AC800F DCS、GD9900 远程 I/O、System 800xA 老架延续 |
| 订货号 | HIEE401091R0002（GD9924BE V2） |
| 处理器 | 板载 MCU/DSP（具体主频/内存以实物批次为准，贸易商“32位150MHz 4MB Flash”属夸大，请勿照抄） |
| 供电 | 24 VDC ±10 %（宽压版本部分文档标 90–264 VAC，属配套电源板参数混淆，以模块丝印为准） |
| 功耗 | 典型 < 20 W（文档值跨度大，从 <2 W 到 100 W 都有，按实物标签收口） |
| 数字量输入 | 多版本 8–32 点（24 VDC 逻辑，依尾缀/子型号） |
| 数字量输出 | 多版本 2–16 点（晶体管或继电器，依版本） |
| 模拟量输入 | 2–8 路（4–20 mA / 0–10 V，依版本） |
| 模拟量输出 | 2–4 路（4–20 mA / 0–10 V） |
| 现场总线 | PROFIBUS DP 从站（≤12 Mbps，站号 0–31）；部分版本叠 Modbus RTU/TCP |
| 编程/组态 | 经 AC800F / 800xA Control Builder 下装，IEC 61131-3 兼容 |
| 通信接口 | 端子排（现场侧）+ 总线接头（系统侧），非 RJ45 以太网交换 |
| 隔离耐压 | 通道-背板/组间隔离，具体值以 ABB 原厂 Datasheet 为准 |
| 安装 | DIN 导轨或机架插槽，1 槽位 |
| 工作温度 | -20 … +60 ℃（存储 -40 … +85 ℃） |
| 防护 | IP20，G3 防腐（ISA S71.04，依批次） |
| 认证 | CE / UL / cUL（以单体标贴证书号为准） |
| 尺寸重量 | 约 100×100×50 mm 或 225×125×48.5 mm（版本差异大），0.15–0.82 kg |
| 生命周期 | GD9900/AC800F 老架延续件，二级市场以库存尾货/翻新为主，原厂返单按 Classic NCNR |
产品介绍
先正本清源——这是写这一页最该说的事。HIEE401091R0002 这个订货号在二级市场被写成四种完全不同的东西：监控模块、电机驱动核心板、继电器输出卡、甚至 24 口 PoE 工业交换机。现场实测发现，同一串号被不同商家套不同关键词只为蹭搜索流量，参数从“32位DSP 150MHz 4MB Flash”到“100W 电源转换器”到“250VAC/5A 继电器”全往一块标。严格来说，按 ABB 体系收口，GD9924BE V2 是 GD9900 系列的多功能控制器/监控模块，归 AC800F I/O 与 800xA 老架生态；它既不是纯驱动板（没有 400V 电机驱动级输出），也不是继电器输出卡（继电器只是可选输出形态之一），更不是工业交换机（通信口是 PROFIBUS/Modbus 现场总线，不是 24 口 802.3af/at 交换）。采购下单前必须以实物标签上的丝印型号 + HIEE401091R0002 订货号 + 尾缀版本三方一致为准，凭商家 PPT 写“驱动控制板”买回来十有八九槽位对不上。
供应链价值算笔账：这块件卡在 GD9900 远程 I/O 链里，上游是 AC800F，下游是现场变送器/执行器，它一丢，整段 I/O 在 DCS 侧变盲。按一面 机架管几十个回路算，停机排查起步半天。TCO 别只看卡价（贸易商标价从几百到上万都有，差价就在“套了什么关键词”），要把停机定位人工和误买退货运费算进去——买错一次型号，来回一周，损失够买三块对的。
应用场景与库存策略
链路最阴的故障不是模块烧，是“商家发了‘同型号’但尾缀/子型号不对，DI 点数从 32 变 8， 下装后点表错位，运行发现一半阀门状态冻在最后一次刷新”，仪控盯 PID 不盯 I/O 映射，等跳闸才反推到模块版本错了。
- 电力辅机 远程 I/O（ 机架在 MCC 间，HIEE401091R0002 插槽位）：非它不可，PROFIBUS DP 从站地址和 硬件配置绑定；建议每面机架按“在线块数 +1 冷备”备，且 V2 尾缀与在线一致，别拿 V1 或 V2.0025 混插。
- 石化罐区/海上平台 采集：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 3–7 天，原厂按 Classic NCNR 12–20 周估。
- 老 升 800xA 过渡期：若规划迁新 IO 平台，GD9924BE V2 只备现网 10 % 做桥接，不追加 last buy。
- 制药/食品批次控制（HART/4–20 mA 回路）：Last-time-buy 按在线架数 ×1.5 吃进，必须带实物标签照片和点表映射存档，别只存订货号。
- 腐蚀环境（沿海/矿井）：盐雾致端子簧片疲劳；建议模块与配套端子排捆绑备货，单换模块不备端子等于半备。
某个项目里碰过这样一档：北方电厂除灰系统 远程站， 下挂 6 块 HIEE401091R0002，暴雨季 MCC 间渗水，1 块 GD9924BE V2 端子排硫化，PROFIBUS 站号从 5 漂到 7， 报“从站丢失”但 OK 灯还绿。运行当总线电缆坏，换了 80 米 DP 缆没好；最后拆模块看端子排屏蔽螺钉力矩松、簧片发黑，从备件柜取同 V2 件热插拔换上，重压端子，站号回归。事后业主把 从“随坏随买”改成“每面 机架定额 1 冷备 + 每季度 PROFIBUS 站号扫描 KPI”，再没在雷雨季抓瞎——而这次采购单上明确写了“拒收任何标成交换机/驱动板/继电器卡的同源件号”。
