产品深度介绍

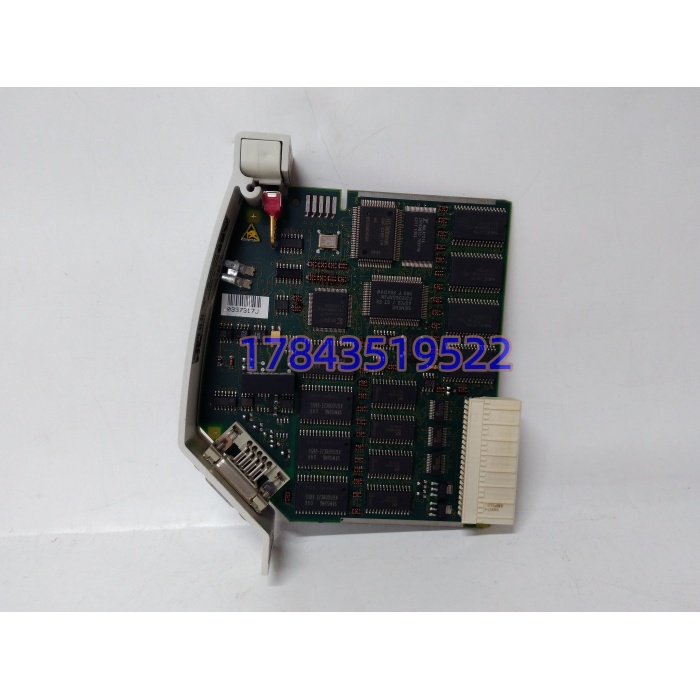

当水厂加药间AC800F操作站突然报”PB Master FI830F Station 4 Comm Fault”，而现场12台ACS510变频器和8块S800 AI全灰——查下来是FI830F的RS485收发器被雷击感应打穿，DP网段直接瘫了，这时候找一块订货号对得上的同号板插上去，Control Builder F里原GSD和从站映射不动，比把AC800F迁到AC800M+CI854A省事十倍。这块卡在AC800F机架里干的是”外联主站”活：背板吃24V，前面DB9出Profibus DP-V1，把S800远程I/O、ACS传动、智能阀门定位器、第三方DP表计全收进PM802F/PM803F的映射区，板载共享内存跑DP栈，不占CPU扫描周期。它和FI810F（CAN挂本地机架I/O）在AC800F里是分工明确的”通信双翼”——FI810F管柜内S800，FI830F管柜外DP网，混着说供应商自己都绕。
坦白讲，FI830F原厂随Freelance AC800F进EOL，但存量世界比新架构狠：国内无数水处理、水泥、造纸、食品老线跑的还是AC800F，弃系统改AC800M要重配Hardware Tree、重导GSD、重新做冗余映射，停机窗口根本不给。换一块同订货号3BDH000032R1的FI830F，CBF下传原工程，10分钟DP网段绿回来。MTBF原厂老手册标>10万小时，但拆机件15年工龄的RS485隔离片早过了黄金期，采购别拿新板数安慰自己。
关键技术规格
| 参数项 | 典型值/说明（综合ABB手册与渠道实测，以原厂手册为准） |
|---|---|
| 制造商 | ABB Automation Products，瑞典/马耳他 |
| 模块身份 | = Profibus DP-V1 Master（Fieldbus Interface） |

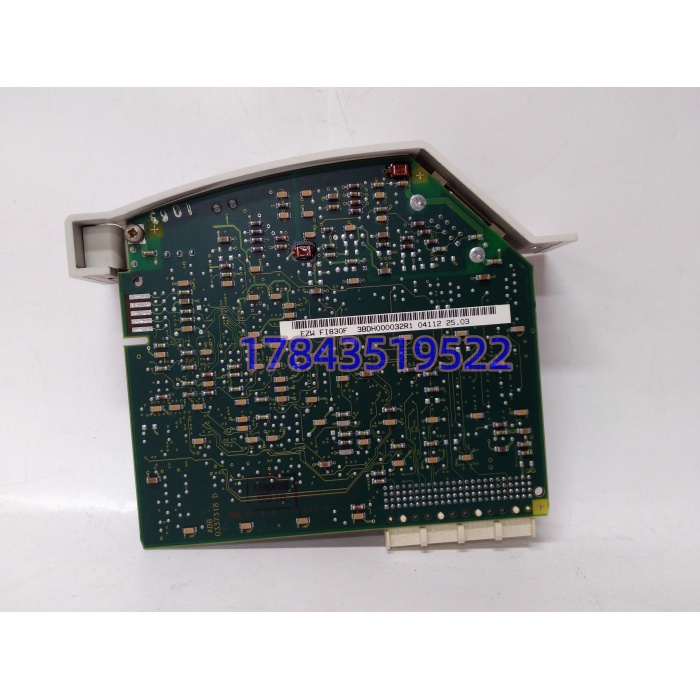

| 订货号 | 3BDH000032R1（FI830无F版对应3BDH000031R1，勿混） |
| 适配控制器 | PM802F、PM803F（机箱）；冗余控制器对配双 |
| 协议 | Profibus DP-V0/DP-V1（EN 50170），主站Class 1/2 |
| 速率 | 9.6k~12Mbps，软件或GSD设定，自动波特检测 |
| 从站容量 | 单主站最多126个DP从站（实际受电缆/中继限制） |
| 接口 | 1×DB9母头 RS485（部分Rev双通道A/B，以实物为准） |
| 隔离 | 总线侧↔系统侧 1500VAC光电隔离（渠道有标500V者，以原厂手册为准） |
| 板载内存 | 128KB或256KB共享内存（渠道标注不一，以原厂手册为准） |
| 供电 | 背板24VDC（18~32VDC），典型2.4~3.5W |
| 终端电阻 | 外配TB807F（ABB原厂DP终端，220Ω+偏置，非120Ω CAN终端） |
| 线缆 | TK801V Profibus紫色屏蔽双绞，≤1200m@9.6k / ≤100m@12M |
| 热插拔 | 支持（冗余/非冗余系统均可在线更换，需CBF先置Offline） |

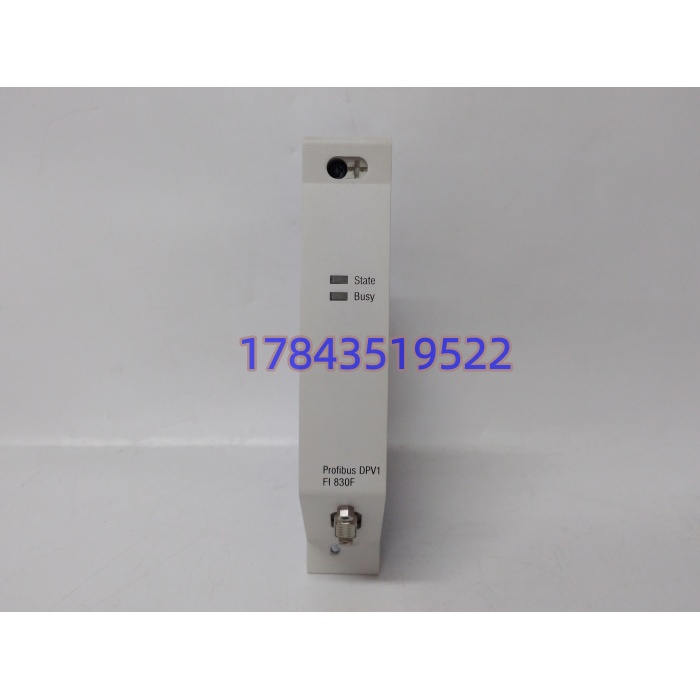

| 指示 | PWR绿、RUN绿闪、ERR红、DP COM灯 |
| 机械 | 28×125×155mm（W×D×H），DIN导轨，IP20，~0.2kg |
| 温区 | 工作0~+60℃（标版）；宽温版-25~+70℃；存储-40~+85℃ |
| 组态 | Control Builder F（CBF），GSD文件导入从站 |
| 认证 | CE，UL/cUL，RoHS |
应用场景与行业案例
“这块DP主站卡平时LED绿闪没人瞅，真到水厂加药间变频器全掉，CRT上Station 4变紫——一停就是半池子药加不进去，环保超标按分钟罚。”——某市政水厂电气主任原话。
典型场景：
- 市政水处理：通过挂12台ACS510加药泵变频器+8块S800 AI（药液pH/浊度），12Mbps跑满，Station掉一个CBF里直接定位到从站地址。
- 水泥磨机传动：单DP网段挂ET200S远程I/O+ABB DCS800传动，做主站，终端电阻两端ON中间OFF，雷区前端加DP防雷。
- 造纸复卷机：PM803F冗余对配双，主备DP网段独立，一侧雷击另一侧扛住，不中断复卷。
- 食品饮料批控：第三方质量流量计走DP-V1非循环读诊断，原栈比第三方网关稳，CBF里FBD直接绑变量。
- 老化工装置MRO：原老屏不重做，坏一块补一块同订货号，GSD原样，热插拔换件不停产。
真实案例：某饮料厂夜班灌装线DP网段掉9个从站，的ERR常红COM不闪。原以为电缆，查TB807F终端、查TK801V屏蔽接地都对。拔板闻有轻微焦味，DB9隔离侧对背板绝缘只有7kΩ（正常>100MΩ）。库存调一块3BDH000032R1全新原装，发货前供应商在测试机架（PM803F+真实S800 AI+ACS550仿真）跑DP 12Mbps轮询>24小时，CBF读GSD零掉站。现场CBF置模块Offline→关槽位24V→拔旧→插新→上电→Online重扫，10分钟Station全绿。工程师感慨：”的DB9隔离标1500V，但现场雷感应在RS485差分线上是共模高压，隔离片扛不住直击，雷区项目前端必须串DP防雷中继，这板子本身背锅。”从此该厂规程加一条：前端DP电缆进柜必串浪涌保护器。
