产品详情

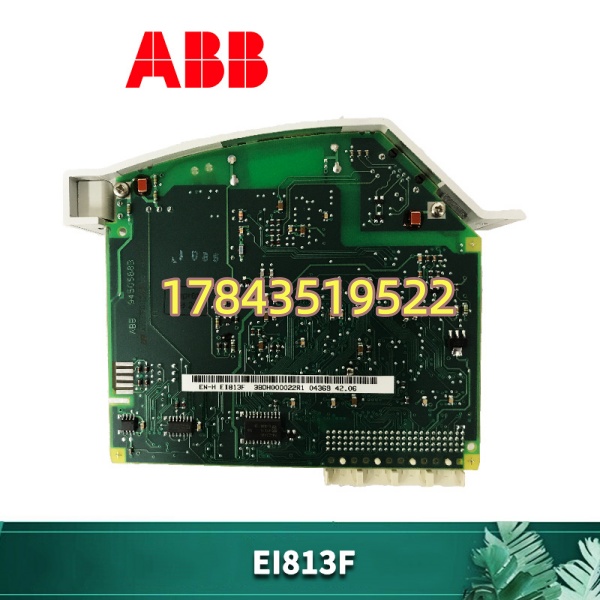

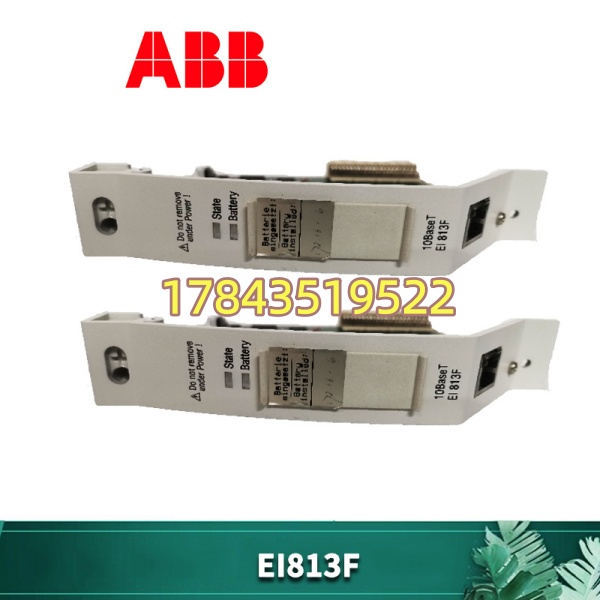

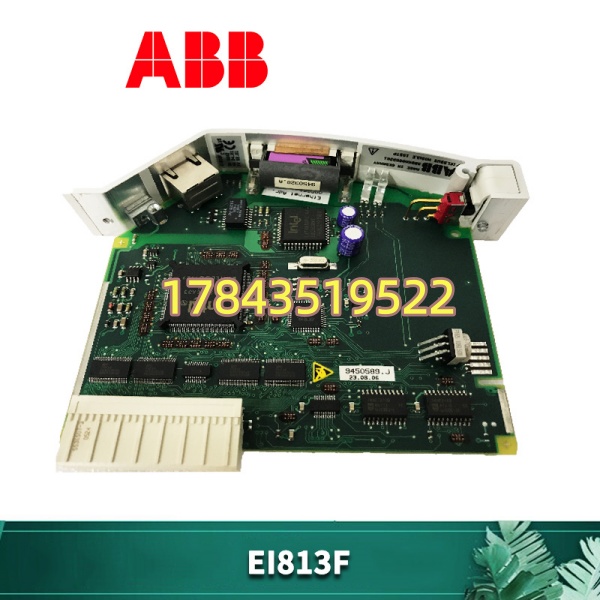

· 型号：EI813F（3BDH000022R1）
· 品牌：ABB
· 系列：ABB Freelance AC 800F — Ethernet Communication Module
规格参数
- 目录号：EI813F，订货号 3BDH000022R1（老版 R1，新版 R2 兼容；部分渠道标 3BSE031174R1 为等效参考号）
- 模块类型：AC 800F Freelance 系统以太网通信扩展模块（10BaseT）
- 适用控制器：PM802F、PM803F（Freelance AC 800F 系列），插控制器右侧 CEX-Bus 扩展槽
- 配套基座：通常配 TP858（CEX-Bus 基座，单独订购）或依机柜配置
- 网络接口：1× RJ45（10BaseT，IEEE 802.3），屏蔽双绞线 Cat.3/4/5，部分资料标双端口可级联/冗余
- 传输速率：10 Mbps（仅 10BaseT，非 100M 百兆——这一点常被忽略）
- 支持协议：Modbus TCP、标准 TCP/IP（Freelance 系统内嵌），部分版本文档提 Ethernet/IP 兼容需核对固件
- 最大节点数：典型 ≤32 个以太网设备/连接（受 Freelance 许可证及资源限制）
- 背板供电：24 V DC 取自背板/基座，典型功耗 ≈2.0~2.5 W（约 80~110 mA @24V）
- 隔离：通信端口与背板逻辑间光电隔离 ≥500~1500 V DC（依版本）
- 状态指示：Link（连接）、Act（活动/通信）、Err（故障）LED
- 工程软件：Freelance Control Builder F V7.1 SP2a 及以上（老项目 V6.x 需核对兼容性）
- 工作环境：0~55℃（工作），-25~+70℃（存储），5~95% RH 无凝露，IP20 柜内安装
- 物理尺寸/重量：约 125×155×28 mm（长×高×宽），重 ≈0.15 kg，DIN 导轨安装
- 生命周期：已停产(Discontinued)，原厂无直接 100M 替代，市场仅库存/二手翻新
产品介绍
EI813F 是 Freelance AC 800F 系统专用的 10BaseT 以太网卡，插在 PM802F/PM803F 控制器右侧 CEX 槽，负责把控制器连入工厂以太网——接工程师站下装程序、接 SCADA 做 Modbus TCP 数据交换、或连第三方设备。它只有 10Mbps（十兆），不支持 100M 自协商，接现代交换机有时需手动强制 10M Half/Full Duplex，这点现场经常踩坑。
坦白讲这卡 ABB 已停产，新柜建议选 AC 800M + CI871 方案，但大量存量 Freelance 800F 还在跑，坏了只能找测过 OK 的拆机件。有一点要注意：EI813F 与 AC 800M 的 CI858/CI871 完全不通用，别按 800M 通信卡思路采购。
应用场景与行业案例
半夜 Freelance 800F 报”Ethernet Link Down”，查是 EI813F RJ45 口内部变压器老化——十年以上柜子常见。它一挂工程师站下不了程序、SCADA 断数，调度直接催。
- 化工/电力老厂 Freelance 800F 系统：PM803F 通过 EI813F 接 Plant IT / Intouch / iFix 做 Modbus TCP 数据交换，原厂无替代只能备件。
- 食品/制药批记录上传：老线 AC 800F 经 将数据送 MES/批次服务器，保留原有架构不做大改。
- 水务/市政 SCADA 接入：小型水厂 Freelance 800F 直接以此模块连光纤收发器入城域以太环网。
- 老旧产线利旧扩展：新增上位机监控不需改控制逻辑，加 即可开放以太网口。
真实案例：
西南某化工厂 Freelance 800F（PM803F）系统，运行第十二年，白班发现 SCADA 数据冻结、工程师站 ping 不通控制器，更换网线交换机无果，目测 Link 灯不亮 Act 灯灭。拆下闻有轻微焦糊味——内部网络变压器失效。原厂停产，从合作渠道调同版本拆机件（3BDH000022R1），断电换模块插回 TP858 基座，上电 Link 灯绿，SCADA 恢复通信，当班未影响工艺。老师傅交代：这种十兆老卡每三年轮换测一次，别等彻底挂了再找。
常见问题解答 (FAQ)
不能。 只认 AC 800F（Freelance）控制器 CEX-Bus，与 AC 800M 的 CI858/CI871 完全不兼容，物理接口一样但固件和背板协议不同，插上去不认。也不是独立网卡，必须依附 Freelance 系统运行。
Q2：停产了吗？有没有 100M 或千兆替代？
ABB 已将其列为 Discontinued，无官方直替。新项目建议迁移至 AC 800M + CI871（100M Ethernet/IP 模块）。存量 800F 系统只能采购测试 OK 二手/库存件，建议多囤一块——十兆口现代交换机可能需强制半双工才 Link。
Q3：为什么交换机连不上？速率和双工要注意什么？
仅 10BaseT（10Mbps），不支持 100M 自协商。现代交换机若设 Auto-Negotiate 有时能连，有时不行——稳妥做法是在交换机端口强制 10Mbps / Half-Duplex 或 Full-Duplex 试。Link 灯不亮优先查速率匹配和网线（须直通线，部分老设备需交叉线可用测线仪确认）。
Q4：需要特殊基座或单独供电吗？支持热插拔吗？
需配 CEX-Bus 基座（通常 TP858，与 CI858 共用规格），由背板供 24V DC，不单独供电。理论支持 RIUP 热插拔（需在 Freelance 硬件配置中启用），但我习惯先切控制器到 Stop/Program 模式再拔插，减少背板冲击风险。
Q5：二手/翻新件怎么鉴别？
看 RJ45 口金属屏蔽有无氧化锈蚀（最常见故障点）、PCB 电容鼓包、标签序列号能否在 ABB PCDC 查到批次。要求卖家提供上电 Link LED 测试图。没测试的别直接装机——以太网口隐性损坏难从外观判断。
