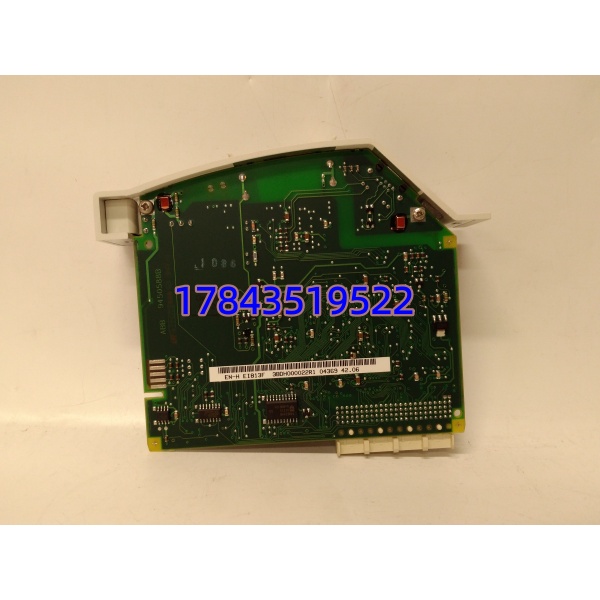

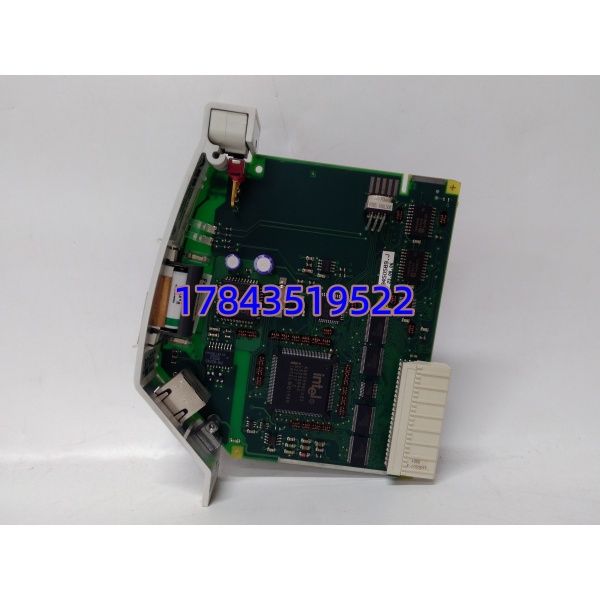

产品详情
· 型号：EI813F（ABB P/N 3BDH000022R1，变体 EI813F-XC 带 Conformal Coating）
· 品牌：ABB (Process Automation — Freelance / AC 800F / Symphony Plus)
· 系列：Freelance 800F / AC 800F / Symphony — Ethernet Interface Module (EIM)
规格参数
| 项目 | 说明 |
|---|---|
| ABB 型号 | EI813F，订货号 3BDH000022R1（涂层版标 EI813F-XC / 3BDH000022R1-XC） |
| 适用控制器 | Freelance 800F — PM803F / PM804F 机架；AC 800F / Symphony Plus 带 CB801/CB802 基础单元之扩展槽；部分老 Advant 控制器经网关 |
| 产品定位 | 控制站以太网通讯接口——物理层 MAC + PHY，链路层由控制器固件处理（Modbus TCP Server/Client、IEC 60870-5-104 Slave、ABB MMS、EN_RIO 远程 I/O over Ethernet） |
| 以太网口 | 1× RJ45 10/100Base-TX，Auto MDI-X，IEEE 802.3u 兼容 |
| 背板接口 | 通过 C-Bus（Control Bus）与 PM803F CPU / AC 800F 主模件交互；数据交换速率依机架背板（~10–20MB/s 典型） |
| 协议支持(依赖控制器 FW) | ABB MMS (Management & Information / 编程下装)、Modbus TCP (Server & Client)、IEC 60870-5-104(Slave)、EN_RIO(ETH Remote I/O to 800F I/O 站)、SNTP、HTTP(diag page) |
| 冗余支持 | 可双 EI813F 配冗余 Plant Network（需控制器 FW 支持 & 交换机 STP/RSTP 或 ABB MRP），两卡独立 IP 或同 VRRP(部分版) |

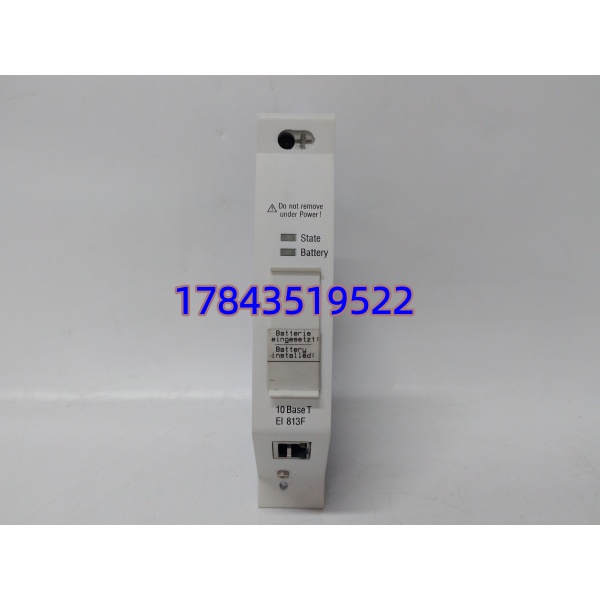

| 状态指示 | PWR（背板供电）、RUN（与 CPU 链接 OK）、LINK/ACT（物理链路）、ERR（配置/通讯错） |
| 供电 | 由控制器机架背板供 5VDC（典型 <2W） |
| 安装形式 | 插 Freelance 800F 扩展机架槽位 或 AC 800F 扩展槽（需 CB802 Base Unit 提供背板）；不可插 I/O 仅槽 |
| 配置方式 | 通过 Control Builder F / Freelance Engineering — 分配 IP、子网、Gateway、使能协议；参数存控制器 NVRAM/Flash |
| 前面板口 | 无独立配置口（所有配置经 CPU 下装） |
| 工作温度 | 0℃ ～ +60℃（控制柜内），存储 -40～+85℃ |
| 湿度 | 5%～95% RH 非冷凝 |
| 尺寸(模块) | 标准 Freelance / AC 800F 单槽宽（约 25mm × 机架高 120mm） |
| 重量 | ≈0.15 kg |
| 认证 | CE、cULus、DNV（部分版）、RoHS |
| 兼容 FW | Freelance 800F FW ≥V8.x（推荐 V9.x+ 获更好诊断）；AC 800F FW CB 〉V5.x |
产品介绍
（采用维护者视角切入）
EI813F 在 ABB 控制柜里就是”网口”——把 PM803F 或 AC 800F 连进 plant LAN 供工程师站下程序、OPC 读点、与上位调度通讯（104/Modbus TCP）。它不像 CPU 常坏，但 RJ45 口雷击感应打坏 PHY 或背板 C-Bus 接触不良会致 “Ethernet Module Not Reachable”——此时控制逻辑仍跑但上位全点 Bad Quality + 无法下装。某个化工厂碰过 ERR 常红 LINK 不亮但交换机口 OK→交叉对调槽位故障跟卡走确认模块坏，B 系冗余网卡接管但无冷备。严格来说它只存 IP/MAC 在 NVRAM——换板后从 CPU Download All（含 Network Config）即恢复，不需重组态 I/O 映射。
库存建议：属 A 类通讯模块——Freelance/AC 800F 通常双网卡冗余配置建议每控制机架类型备 1 件冷备（同涂层版若现场有防腐要求），归入关键 SCADA 通讯备件年审。注意 与 EI802F(老 ISA 版)/CI854(Profibus DP 模块) 不通用——只配 800F 平台。
应用场景与库存策略
痛点切入：
化工厂 DCS（Freelance 800F PM803F 双机架）A 系 遭感应雷打坏 PHY——B 系冗余网卡维持 OPC 但无冷备。调度链路降级运行 4 天等件。大修按建议购同涂层版(-XC) NOS 件做冷备，下次年检模拟拔插确认 RUN/LINK LED 响应正常。
典型场景与备货建议：
- ——每控制站类型 ，归入 A 类关键备件（年审确认 IP 配置可从 CPU Download）。
- 单网卡配置或无冗余——影响更大（OPC/下装全断），最低备 1 件且计划加冗余网卡改造（若机架槽位允许）。
- 多相同平台控制站——建中央池 N 站×0.3 取整最低 1 件。
- Symphony Plus SD+/S+ Operations 连 AC 800F——同样适用。
真实案例：
北方某 300MW 热电 Freelance 800F #1 机柜 A 系 (3BDH000022R1) 运行第 11 年雷雨后 LINK LED 灭 ERR 常红——交叉对调槽位确认模块坏（交换机口 OK、网线 OK）。B 系 接管 OPC 链路但无冗余冷备。库房按建议购同 Rev 拆机测试件，停机断电更换→插回上电 RUN 亮 LINK 闪→从 CPU Download Network Parameters（IP/Mask/GW 自动带下）→OPC 重连全点 Good Quality。仪控说”以前只备 DI/DO/AI 卡—— 这通讯卡断就是 DCS ‘瞎’ 了对上位，值得囤”。
