描述
产品详情

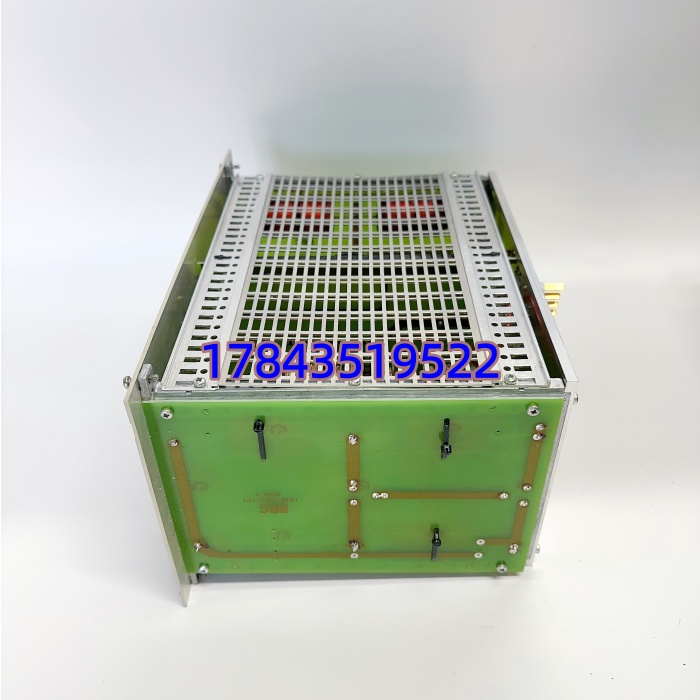

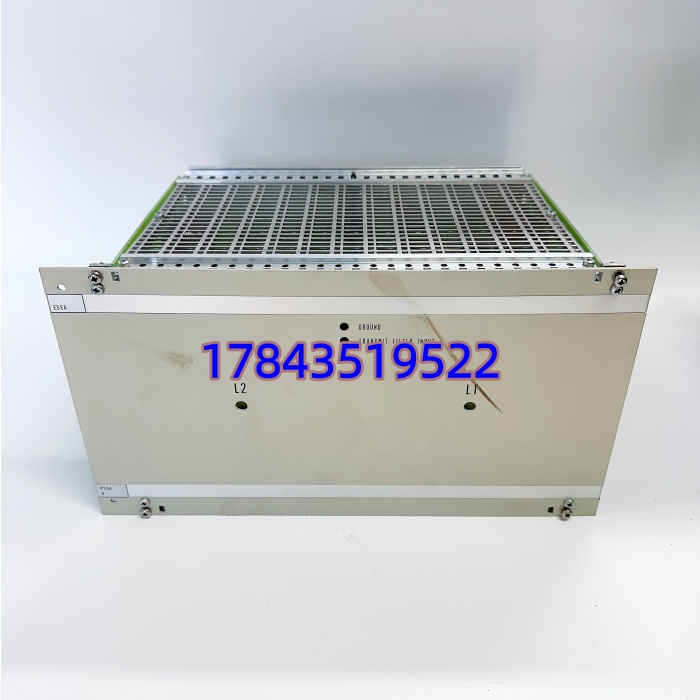

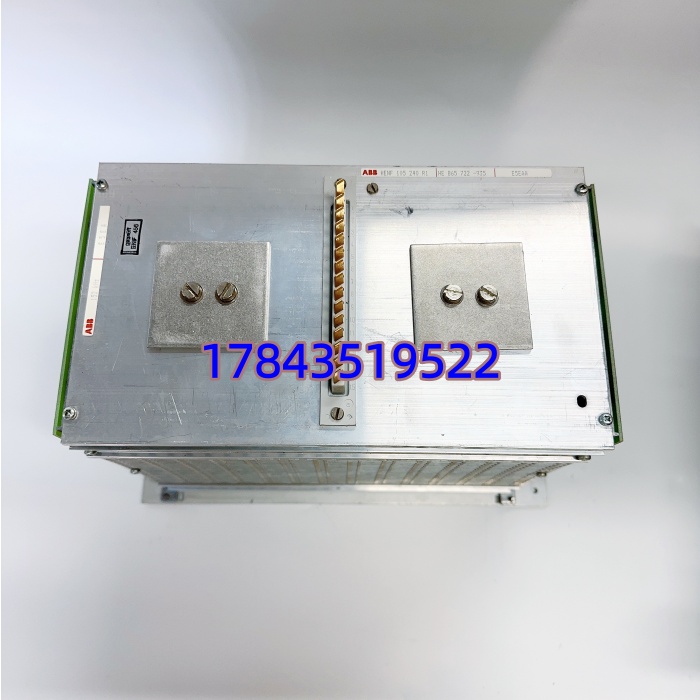

· 型号：HENF105240R1（面板丝印 E5EAA）
· 品牌：ABB（Bailey Controls — Infi 90 / Symphony Plus）
· 系列：INFI 90 Harmony Series — Digital (Binary) Output Module
规格参数
- 产品类型：Harmony 平台二进制（数字量）输出模块，用于 INFI 90 / Symphony Plus 系统
- 适配控制器：BRC300、BRC400、BRC410（通过 Harmony I/O Expander Bus 通信）
- 输出点数：典型 16 点（依具体版本，部分变体 8 点或 32 点—以原柜 BOM 为准）
- 额定负载电压：DC 24 V 或 DC 48 V（常见 24 Vdc 吸合负载，最大 60 Vdc 依手册）
- 每点额定电流：典型 0.5 A～2 A @ 24 Vdc（阻性负载），具体依版本查手册
- 输出形式：固态开关（Sinking 型，负端切换）或继电器驱动，依模块版本—E5EAA 通常为晶体管 DO
- 光电隔离：现场输出侧 ↔ 模块逻辑侧 ≥ 1500 V AC（分组隔离或总隔离）
- 短路保护：部分通道带限流/热关断（非所有版本），建议外部熔断器保护
- 状态指示：每通道 LED 亮 = 输出 ON；模块 RUN / ERR / ACTIVE LED
- 背板接口：Harmony I/O Bus（与 ICP/ICI/ICE 通信模块或 BRC 直接通信）
- 响应时间：接通/断开 < 1 ms（固态输出型）
- 功耗：典型 ≤ 4～6 W（依点亮通道数）
- 安装形式：插入 Harmony I/O 机架（ICB / IEM 系列），带锁紧杆
- 配套端子块：ICLD 系列（ICLD 03 / ICLD 07 等）或 ICTB 预制端子排—必须与原件一致
- 工作温度：0 … +60℃（柜内）
- 防护等级：IP20
- 认证：CE / UL / cUL（以 COC 标注为准）
产品介绍
HENF105240R1（丝印 E5EAA）是 ABB Bailey Infi 90 Harmony 平台的二进制输出模块，插在 I/O 机架里接收 BRC 控制器指令，驱动现场电磁阀、信号灯、中间继电器线圈等 24/48Vdc 负载。跟普通 PLC DO 比，它走 Harmony 冗余总线，模块诊断（开路/短路/通信丢失）会直接上报 INFI 90 工程师站，方便快速定位哪路卡死。
有一点要注意——Infi 90 DO 模块分晶体管输出和继电器输出，分 sinking/sourcing，配的 ICLD 端子块型号也不同（ICLD 03 常配 16 点 DO，ICLD 07 配 DI 等）。买之前一定核对拆除模块完整件号及端子排型号，接线极性不对现场设备可能不动作或损坏。
应用场景与行业案例
痛点切入
我在化水除盐顺控遇过老 DO 模块两通道常闭（内部光耦漏电），停运时电磁阀本该失电复位却还吸着，再生药液串相污染树脂。换模块后正常。这种老 Infi 90 DO 跑十几二十年后偶有漏电流变大或完全不导通，属于典型老化失效，建议 MRO 备一件。
典型场景
- 火电厂除灰/化水/输煤顺控 — 驱动圆顶阀电磁阀、皮带启停中间继电器、声光报警灯
- 炼油装置辅助系统（Symphony Plus 保留 Infi 90 I/O） — 泵启停命令、电动门开/关指令输出
- 造纸浆料制备工段顺控 — 高温高湿环境，模块隔离抗现场地电位差干扰
- 水处理厂加氯间/鼓风机房 — 老 Infi 90 柜 DO 模块替换，原机架端子不改
真实案例
北方某 2×350MW 热电联产，化水 RO 冲洗顺控偶尔出现”冲洗阀关不到位”报警。查程序已发关指令但阀仍微开，量现场线圈仍有 ~8V 残余（应 <1V），追到 Infi 90 柜 HENF105240R1 对应通道漏电流超标——光耦老化。停机窗口换全新件（同 HENF105240R1，配原 ICLD 03 端子），上电通道 LED 随指令正常翻转，量输出端关态残压 <0.3V，顺控再无异常。仪控主管说：”这老柜子 DO 板岁数到了就该换，别等串药液再追责任。”
