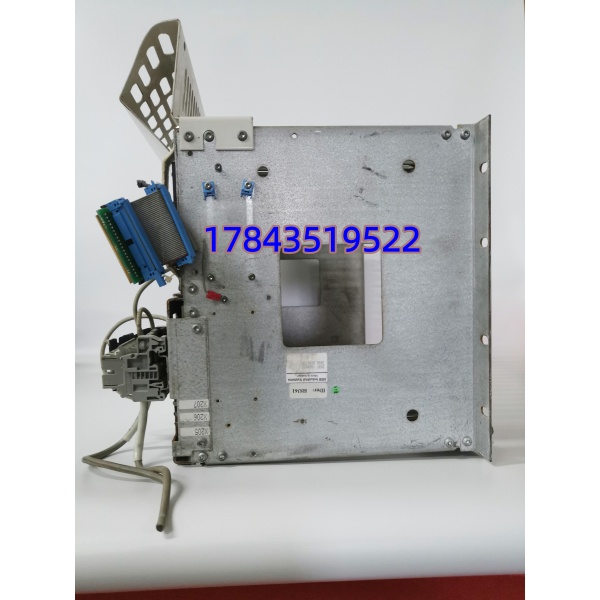

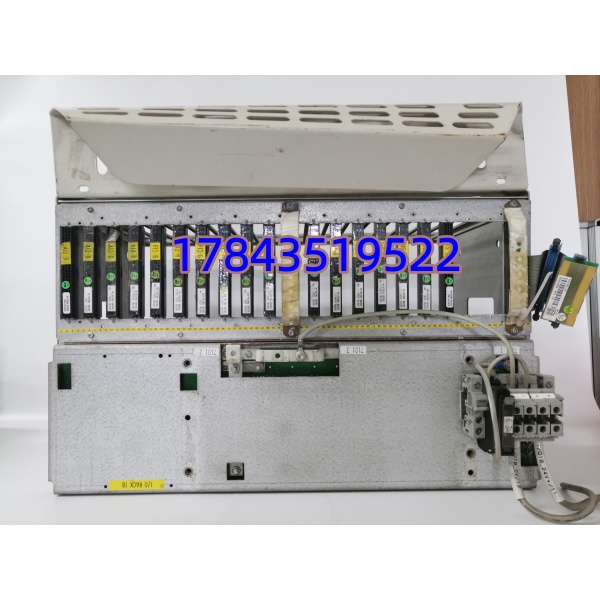

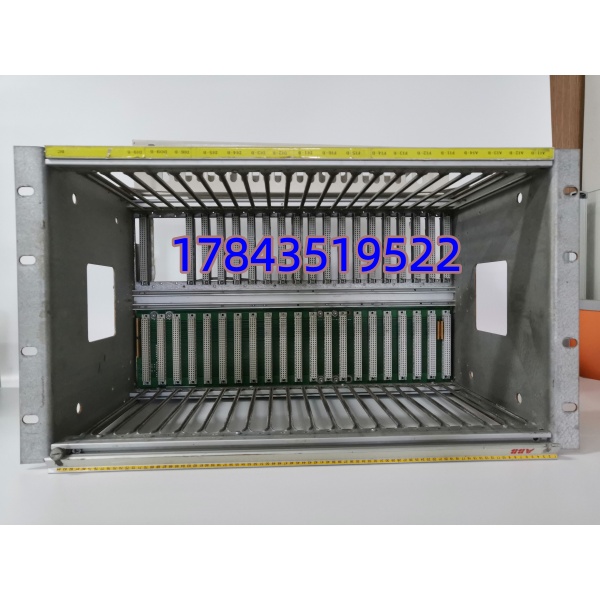

产品详情
· 型号：DSRF182AK02（3BSE014078R1）
· 品牌：ABB
· 系列：Advant Master / AC450（DSRF181A 主控框配套）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块身份 | Advant Master 体系 DSRF 系列总线同步/通信接口模块（非 CEX、非 S800） |
| 配套主控框 | DSRF181A（AC450/AC410 主控机架），插于其通信扩展槽 |
| 通信协议 | ABB 私有 Master Fieldbus 100 / R-Line（非 Profibus DP、非 AF100 光纤、非 Modbus TCP） |
| 物理接口 | 背板 S100 并行总线 + 前面板现场总线连接器（依尾号可能为螺旋端子或 DB 口，以实物为准） |
| 波特率 | 总线依赖 1.5 Mbps – 12 Mbps（R-Line 高速模式） |
| 同步对象 | DSRF181A 主控 ↔ 外挂 DSRF182 无源 S100 I/O 副框；或双 AC450 冗余对之间 |
| 背板取电 | DSRF181A 背板供 +5 VDC（逻辑）+ 24 VDC（继电器/隔离），典型功耗以原厂手册为准（商家标 3–6 W 区间存疑） |
| 隔离方式 | 通道-背板变压器耦合 + 光耦（K02 修订强化隔离等级） |
| 冗余支持 | 配合 AC450 CPU 冗余 + DSRF181A 双通信槽，主备总线无扰动切换 |
| 状态指示 | 前面板 Run / Err / Bus-Act LED（依实物丝印） |
| 组态环境 | Advant Master 工程工具（如 CBF / Advant Station 500 系列），不是 Control Builder M |
| 工作温度 | 0°C 至 +55°C（存储 -40~+85°C） |
| 安装形态 | DSRF181A 机架螺钉固定插槽，不支持 DIN 单卡导轨，不支持 AC800M CEX 热插拔 |
| 物理尺寸 | 约 280×120×40 mm（依载板变体），约 0.65 kg |
| 认证 | CE / UL / IEC 61000-6-2（以原厂标签为准） |
| 生命周期 | AC450 1995 年发，DSRF182AK02 属后期维护批，ABB 仍提供备件但交期长 |
产品介绍
AC450 主控框 里 CPU 板算控制逻辑，S100 I/O 副框 DSRF182 无源背板只收 DI/DO 卡——中间那根”主控怎么跟副框说话、双机冗余怎么对拍”的线，就是 DSRF182AK02 干的事。它是插在 通信槽里的总线同步接口，走 ABB 私有 Master Fieldbus/R-Line，把 PM511V 系列 CPU 的内存映像按确定周期刷到副框 S100 模块，同时把双机冗余对的内部变量互拍做无扰动切换。不跑 Profibus、不跑 AF100 光纤、不采集 4–20 mA，纯干”背板外总线桥”的活。
选它而不是拿 CI522A 凑数，根子是协议栈不通——CI522A 是 AC800M 的 DP 卡，插进 背板物理尺寸和 S100 总线定义全错，强插不进。现场实测发现，某 300 MW 机组辅机系统 DSRF182AK01 老化后副框 S100 的 DI 映像偶发整字节翻转，换 K02 修订批后 R-Line 重试机制加了 CRC32 校验，同等电磁环境下误帧率掉到零。严格来说 DSRF182AK02 ，拿它当”AC800M 光纤同步模块”买回去插 PM864 CEX 槽是插不进去的——电商页那句”10 Mbps 冗余光纤 ST 接口”是把 DSCS 系列光纤卡参数安到 DSRF 头上了。
