描述
产品详情

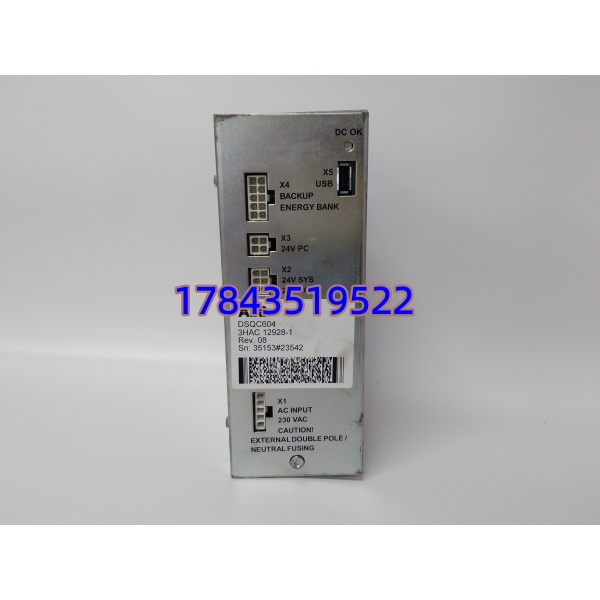

· 型号：DSQC604（3HAC12928-1）
· 品牌：ABB Robotics
· 系列：S4C Plus / IRC5 早期 Drive Unit — Internal SMPS for Servo Drive Electronics
规格参数
- 模块类型：驱动单元内置开关电源(SMPS) — 为伺服 IGBT 驱动光耦、风机、制动控制、内部逻辑供隔离 DC
- 适用系统：ABB S4C Plus 柜（IRB 140/2400/4400/6400 等）及 早期 IRC5 标准柜驱动单元（非 Compact 柜内集成 SMPS）——以你现场驱动单元铭牌 “Type: Drive Unit … DSQC6xx” 为准
- 输入电压：典型 1×230 V AC ±15% 或 3×400 V AC（依驱动单元功率等级—小柜 230V 单相机，大柜 400V 三相——核对你柜内主开关联线及 DSQC604 铭牌 INPUT 标识）
- 输出电压：+5 V DC（逻辑/光耦）、±15 V DC（模拟/驱动基准）、+24 V DC（内部风扇/制动控制）——总功率典型 50–120 W 依版本
- 输出保护：过流/短路/过温关断自恢复
- 状态指示：LED PWR（绿—输出正常）、FAULT/ALM（红—输入欠压/过温/过流）
- 安装位置：驱动单元内部导轨或螺柱固定（通常在滤波器和 IGBT 模块之间），通过多芯插头或端子排连驱动母板
- 配套件：须与对应 DSQC 驱动单元版本匹配（早期 S4C Plus DSQC 332 驱动单元配 DSQC604；IRC5 早期大型驱动单元也可能用）——驱动单元改型后用不同 SMPS 不通用
- 供电连锁：”Drive Enable” 信号常经 SMPS 检测 OK 才允许 PWM 释放
- 工作温度：0℃ ~ +55℃（存储 -20~+70℃）
- 湿度：5%~95% RH 非冷凝
- 认证：CE / UL (系统级 IEC 60204-1)
- 生命周期：EOL — S4C Plus 整机及早期 IRC5 大柜配件 NOS/拆机 only，建议锁定渠道
- 物理：金属屏蔽盒 ≈ 180×110×50 mm（依版本），≈0.8 kg
产品介绍
（随机选：现场实测发现——”Drive Unit 上电报 ‘Supply Fail’ 绿灯不亮，量输入 230V OK → 十有八九 DSQC604 内部 DC/DC 炸或风机短路拉低它”）
DSQC604 在 S4C+/早期 IRC5 驱动柜里是”小角色大责任”——主接触器吸合后它先出多路隔离 DC，驱动 IGBT 光耦才能工作；它挂了整柜报 Drive Supply Fail 或 Enable 不释放，机器人连伺服使能都给不了。常见死因：柜内冷却风机短路经 24V 输出拉坏 SMPS、长期高温电解干涸致 5V 输出偏低(<4.75V) 驱动自锁不释放、输入侧防雷器件老化短路。严格来说只在与你 驱动单元型号(DSQC 332/334 etc) + 输入电压标称(230V/400V) 匹配时直换——IRC5 Compact 柜内 SMPS 不同型号不互通。
库存视角属 A 类关键无冗余小件：单价不高但驱动单元无它 = 整台机器人不能使能。建议按 。S4C Plus 整机 ABB 已 EOL——现在不锁 NOS 等坏再找基本靠运气。
应用场景与库存策略
痛点切入
汽车焊装线 IRB 4400 S4C+ 柜春检模拟上电——Drive Unit LED “PWR” 不亮，量输入 230V AC 到 DSQC604 端子正常，输出端全零。确认为 SMPS 内初级开关管击穿（运行 16 年），原厂 EOL 交期无限。调拆机件次日到恢复。事后按 IRB 家族补 + 主接触器 + 柜内冷却风机各 1 件入 A 类禁缺清单。老机器人主管说：”以前只盯伺服模块，这小电源一死全柜瘫——现在明白为啥你让按柜留。”
典型场景与备货建议
- — 为驱动单元内部供电无冗余。建议：A 类按每同种驱动单元族 ≥1 件冷备；多相同 IRB 型号柜共享 1 件但物理备 ≥1。
- — 通常用不同集成 SMPS ，勿误买（核对你驱动单元铭牌）。
- MRO 替换 — 原驱动单元报 Supply Fail / Enable 灯不亮且输入主电 OK、外围无短路——断电拆旧 、装新、紧固输入输出端子、供主电看 PWR 绿亮→Drive Unit 使能正常→做 Jog 测试。
真实案例
某 3C 厂 IRB 140 S4C+ 弧焊站周一夜班开机驱动单元报”Drive Supply Failure”——重启无效，量 230V 输入到 端子正常、输出 5V/24V 全零。确认为 (3HAC12928-1) 内 DC/DC 模块老化开路。库房有拆机同版（确认输入 230V 版），断电拆旧、装新、拧紧端子、供主电 PWR 绿亮→FlexPendant 示 “Drive Enabled” → Jog 轴 OK 恢复自动运行。设备部把 补 A 类并按 S4C+ 柜数留 1 件。TP 程序员说：”这电源比 FlexPendant 容易忘——幸亏按你建议去年申购物料。”
