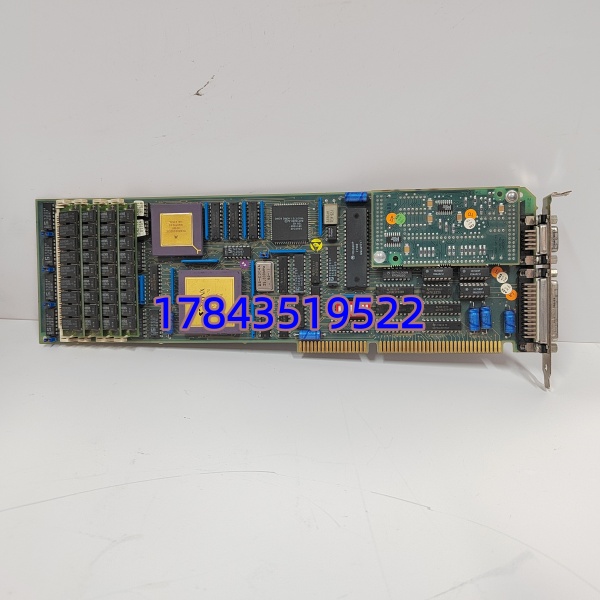

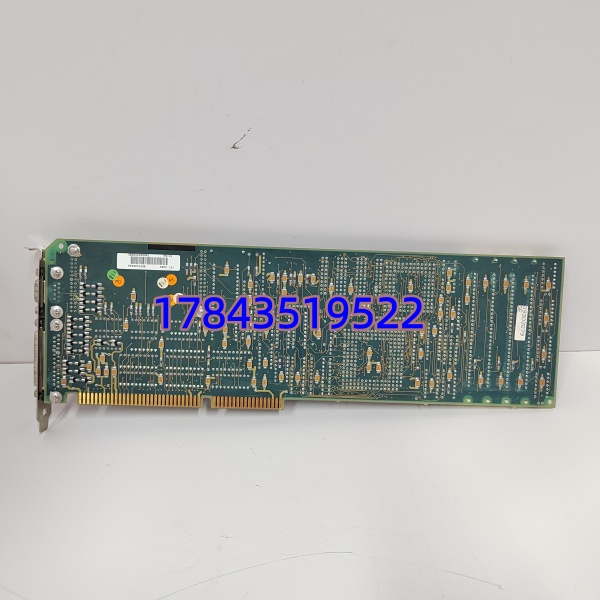

· 型号：DSPU131（ABB 物料号 3BSE000355R1）
· 品牌：ABB
· 系列：Advant OCS / Advant Controller 450 — PU131 Distributed System Processing Unit (Communication Processor)
规格参数
- 产品类别： Advant OCS PU131 分布式系统处理单元 / 通信协处理器模块
- ABB 型号 / 订货号： DSPU131，物料号 3BSE000355R1
- 配套控制器： Advant Controller 450（AC450，PM645/PM644 等 CPU 模块），插于 TB570/TB571 机架
- 主要功能： 接管 MOD 300 网络协议栈处理——打包/解包过程数据帧、管理网络仲裁与重传、路由报警/事件至操作站，减轻主 CPU 负荷
- 通信协议： ABB MOD 300（专有），物理层 ARCNET 同轴或 RS-485（依现场总线电缆类型），典型速率 1.5 Mbps
- 网络能力： 支持多节点 MOD 300 网络（最多 32 站点，依拓扑），可配冗余 PU131（主备自动切换）
- 背板供电： +5 VDC 由 AC450 机架背板供给，典型功耗 2.5–3.5 W
- 指示灯： PWR（电源）、RUN（运行）、ERR（故障）、COMM（网络活动）LED
- 配置方式： 通过 PG200 / Composer / CB M 工程工具设定节点地址、网络参数，写入板载 EEPROM
- 安装方式： 插入 AC450 控制器机架专用 PU131 槽位（通常在 CPU 右侧），通过背板 C-Bus/ModuleBus 与 CPU 通信
- 工作温度： 0℃ ~ +60℃（IEC 60721-3-3Class 3K3），存储 -40~+85℃
- 湿度： 5% ~ 95% RH，非凝露
- 尺寸 / 重量： 约 160 × 30 × 220 mm（Advant 机架标准板卡），≈0.4 kg
- 认证： CE、UL、cUL，符合 IEC 61010-1/ IEC 61131-2
- 生命周期状态： Legacy / Limited Lifecycle — ABB Advant OCS 系列已 EOL，原厂新件不再产靠 NOS & 测试翻新
参数综合自 ABB Advant OCS / AC450 硬件手册及行业备件数据源，具体跳线、节点地址范围及冗余配置请以现场机柜原厂图纸及 ABB 手册为准。
产品介绍
(E 维护者视角切入)
在某 300 MW 机组老 Advant 柜碰过——运行十余年后操作员站偶发”部分数据刷新停滞但控制正常”，查为 DSPU131 内部 MOD 300 协议栈跑飞（RUN 灯常亮但 COMM 不闪烁），热插拔备件后通信恢复。PU131 不像 CPU 那样直接跑 PID，但它挂了 AC450 就跟操作站/工程师站彻底断联——画面全灰、报警收不到，控制回路还能靠 CPU 闭环跑但成了”盲操”。（严格来说，DSPU131 跟 AC450 CPU 固件版本有最低匹配要求——老项目若从未升过包，换新件直接插通常兼容；若贵司近年做过 CPU 固件升级建议核对 PU131 EEPROM 内协议版本，极少数情况需通过工程工具重写下装网络参数。）
Advant OCS 整体进 ABB Legacy Phase，DSPU131 属A→B 类关键停产备件：单块故障在冗余 配置下降为单链路（仍可通信用但失冗余），非冗余配置直接失联操作站。建议按”在线机架数 N × 至少冷备 1 件 + 全厂共享池再备 1 件”囤 NOS——TCO 算的是一次值长看不到任何画面而被迫打手动的代价。ABB 新项目推 System 800xA + AC 800M，存量 Advant 现场还要再跑多年，这块板二手溢价随稀缺度正抬头。
应用场景与库存策略
通信处理模块故障 → Advant 操作站/工程师站与 控制器失去 MOD 300 通信，表现为”所有画面数据冻结/断开、报警无上传”，控制回路若靠 CPU 自身可继续闭环运行但成盲操状态；冗余 配置下降级为单链路（仍可通信但无热备）。Advant 已 EOL，原厂新件为零。
典型场景与备货建议：
- — 是操作站通信唯一入口 → （放防静电袋存干燥柜），大修做插拔触点清洁及 LED 自检。
- — 同厂多套 → 全厂按同类机架设共享池备 ≥1 件，年检做冗余切换验证时顺便验备件可引导。
- — 交期不可控 → 提前确认渠道 NOS 存量，若被告知末批可购按剩余服役期执行 LTB（通常全厂 1 件 + 共享池 1 件）。
- 计划向 System 800xA 改造的项目 — 过渡期保留原型号做热备，新系统 SAT 通过后再评估呆滞调拨或留底牌。
真实案例：
北方某 200 MW 自备电厂 #3 炉——秋检复役时 柜报” COMM FAIL”，查为板载晶振频偏致 MOD 300 令牌传递超时（外观无异常），冗余对端接管未断操作站但失冗余。库房无 Advant 备件，联系 MRO 商隔日空运达——事后该厂把 DSPU131 + PM645 CPU + 电源 PS130 列入”A/B 类关键可换件 Advant 清单”，按机架数×1.2 采购冷备并建立序列号台账，年检必做金手指清洁+冗余切换测试。现在换板平均恢复时间 <15 min。
