描述
产品详情

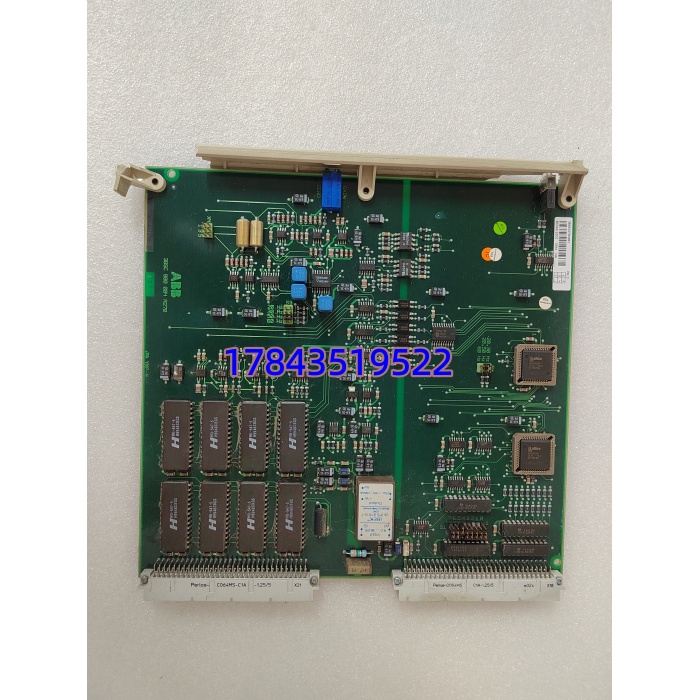

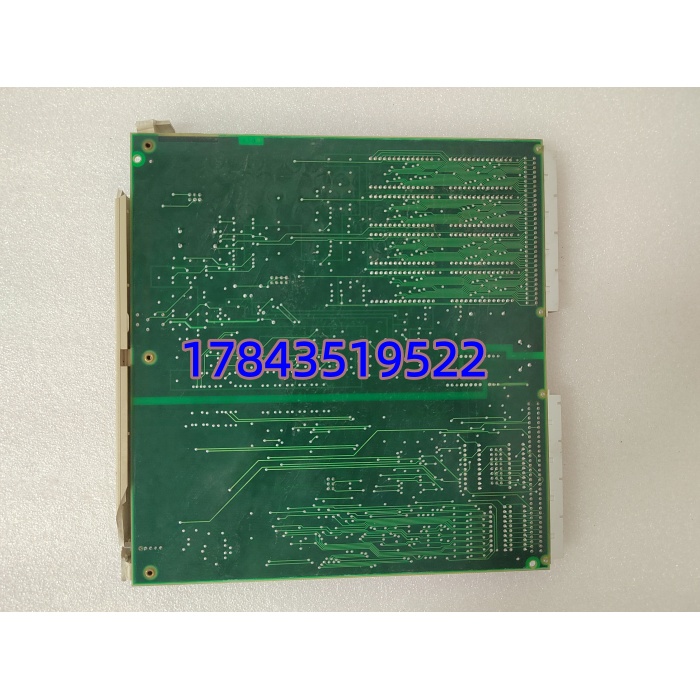

· 型号：DSDI146
· 品牌：ABB
· 系列：S100 I/O（S100 Bus Interface compatible，用于 Advant OCS / AC800M 机架）
规格参数
- 产品型号：ABB DSDI146，部件号 3BSE007949R1
- 模块类型：S100 I/O 数字量输入模块（Digital Input Unit, Type DSDI 146）
- 输入通道数：16通道，分为两组各8通道，每组独立公共端（M-Terminal，接0V或+24V视Sink/Source接线）
- 额定输入电压：DC 24 V（范围 19.2–28.8 V，即 24 V DC ±20%）
- 典型输入电流：约 3–5 mA @ 24 V DC（依组态滤波及逻辑类型）
- 信号类型：干接点（无源）或湿接点（有源 PNP/NPN），Sink（灌电流）或 Source（拉电流）由外部接线决定
- 通道响应/滤波：软件可组态去抖动滤波，典型 0/5/10/20 ms；硬件响应 < 1 ms
- 隔离方式：通道组与系统背板间光电隔离（典型 1500 V AC 测试电压）；通道间不隔离（同组共地）
- 状态指示：16个绿色 LED（每通道1个 CH.1–CH.16），模块状态 RUN/ERR LED
- 配套接线单元：需配 S100 端子单元 TU —— 常用 DSTA 130（弹簧端子）或 DSTA 131（螺钉端子），模块与TU通过总线针座互连
- 背板供电：由 S100 机架背板供给 +5 V DC（逻辑），现场输入侧独立 24 V DC 外供
- 安装形式：插入 S100 I/O 机架槽位（与 DI/DO/AI/AO 混插），支持在线插拔（Hot Swap，需系统使能）
- 工作环境：0℃ ～ +55℃（工作），-40℃ ～ +85℃（存储），5%–95% RH 无凝露
- 尺寸/重量：模块本体约 234 × 22.5 × 约100 mm（深），重≈0.18 kg；含TU端子单元总深约140 mm，总重≈0.35 kg
- 认证：CE、UL、cUL、DNV（部分批次）、RoHS
产品介绍
在一个化肥厂合成氨装置800xA改造项目里实测过——原Advant 机架满配DSDI146采集泵/压缩机运行反馈和液位开关节点，十六个通道LED让巡检电工一眼看出哪路限位没到位，比老式无灯DI卡排查快太多。它本质上就是ABB为 I/O总线设计的16路24V DC光耦隔离输入卡，把现场机械触点或继电器辅助接点信号经滤波去抖送DCS过程映像，没有花哨功能但极皮实，MTBF数据在原厂可靠性报告里属家族第一梯队。
站在库存经理角度，DSDI146属 I/O成熟主力（Mature Phase），ABB尚未官宣EOL但新项目推S800 I/O（S800M系列DI840等），存量巨大故备件渠道稳定。它的TCO亮点是高复用性——同一型号通用于Advant OCS和AC800M机架（只要TU匹配），建议把DSDI146+DSTA130（你现场用的TU型号）捆绑编码入库。由于单机架常配多块DI卡，按ABC分类可池化备件：N台同型机架共享1~2块冷备而非每台独备，资金占用更低。
应用场景与库存策略
DCS数字量输入卡最隐蔽的风险不是烧毁（光耦挺扛造），而是某个通道逐渐灵敏度漂移或组态滤波设错导致”现场限位已闭合但系统不置位”，维护先怀疑现场开关，绕半小时才想到测DI模块公共端压降。若整块卡彻底挂掉——16路泵运行/阀门开限位全丢——ESD或联锁逻辑可能进入安全态跳车，不是闹着玩的。
- 石化/化工装置 DCS 现场开关量采集（泵运行反馈、液位开关、压力联锁接点）→ 单点故障致部分联锁信号丢失，严重时诱发跳车→
- （非安全级仅CMS）→断信号不影响跳机→
- 新项目或扩容（ABB 800xA 新建）→
- 海外孤岛装置/物流>3周→建议战略备1件+DSTA TU备份，并扫描存档原机架I/O配置截图。
西南某氯碱厂，电解工段DCS（Advant OCS+）一块因柜内凝露致两组公共端M端子腐蚀接触不良，8路电解槽液位开关节点全”0″，联锁触发紧急泄放。库房有备件但只存了模块没存DSTA130——原柜TU是老版螺钉端子型，新备件配的是弹簧版DSTA130插不进（针座兼容但端子排方向微差且客户不想混用），等调正确TU延误6小时。复盘后他们把” + DSTA130（带序列号照片）”封袋双人双锁保管，并在备件卡片注明”TU型号不可随意替换”。经典教训： I/O模块备件=模块+正确端子单元，缺一不可。
