描述
产品详情

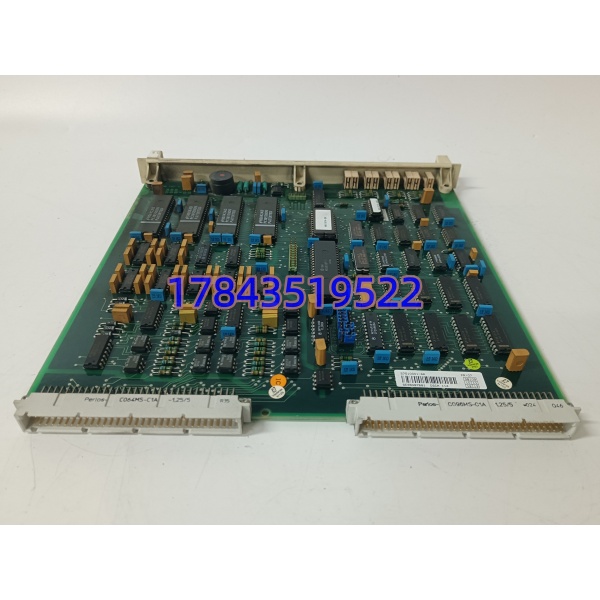

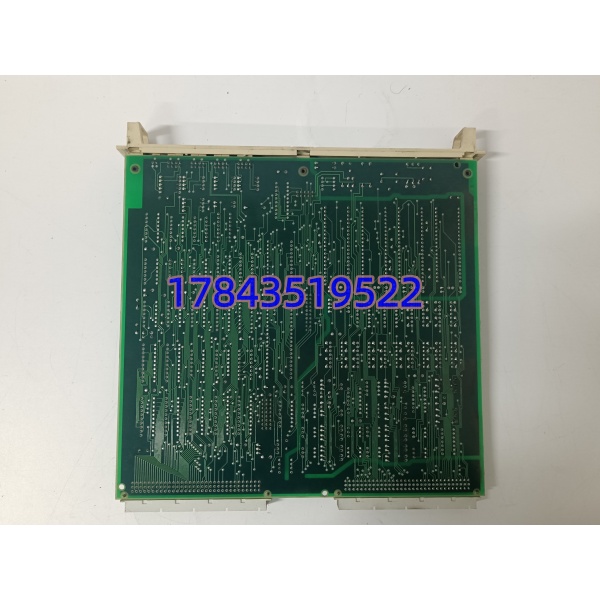

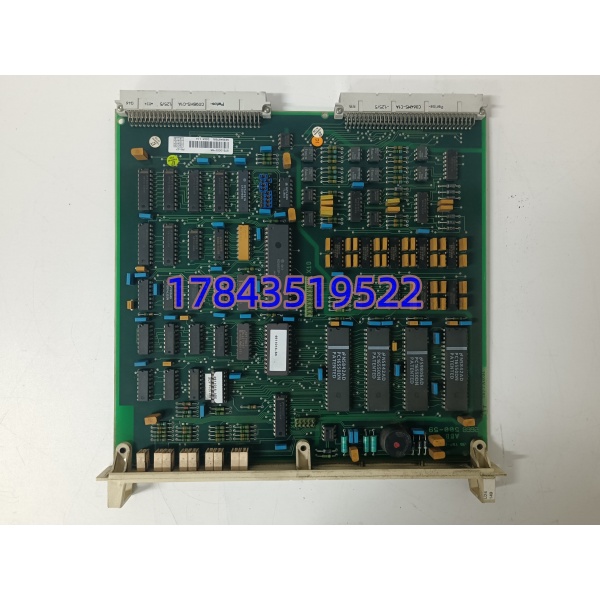

· 型号：DSCA114
· 订货号：57510001-AA
· 品牌：ABB
· 系列：DSCA系列（Advant OCS系统）
规格参数
- 产品类型：通信模块/异步通信板
- 输入电压：24V DC（±10%）
- 通信接口：RS485、RS-232、Ethernet（10/100Mbps）
- 支持协议：Modbus TCP、Modbus RTU、Profibus DP
- 模拟输入通道：4通道（0-20mA）
- 模拟输出通道：2通道（4-20mA）
- 数字输入通道：8通道（24V DC）
- 数字输出通道：4通道（24V DC）
- 精度：±0.1%满量程
- 响应时间：<10ms
- 工作温度：-40℃至+85℃
- 防护等级：IP20
- 尺寸：约145mm × 95mm × 55mm
- 重量：约0.45kg
产品介绍
DSCA114 57510001-AA是ABB Advant OCS系统的一款通信接口模块，主要解决ABB控制系统与外部设备之间的数据交换问题。坦白讲，我在网上查资料的时候发现一个比较坑的情况——各个备件网站给出的参数差异很大。有的说这是一块纯通信板（带RS-232/以太网口），有的说它有模拟量和数字量的输入输出通道（4入2出+8入4出），甚至有网页说它是24路模拟量采集模块。这几种描述对应的是完全不同的产品形态。
从多个网页交叉来看，更可信的规格是——它支持Modbus TCP、Modbus RTU和Profibus DP协议，具备RS-232、RS-485和以太网三种通信接口，适合Advant OCS系统对接第三方设备。如果你的系统里既接模入模出又当通信桥接用，那这块卡大概率是集成了I/O功能和通信功能的一体化模块，具体以你手头实物的接口为准。
应用场景与行业案例
痛点切入
搞ABB Advant老系统的工程师最头疼什么？系统要改造升级，新加的设备走的是Modbus TCP或者Profibus DP，老系统只有ABB自家的协议接口。再加一套通信网关？柜子没位置、线缆要重布、程序要改一大堆。找一块能直接插在机架上、多协议通吃的通信卡，比重新布线省事多了。
典型场景
- 化工DCS改造：老Advant OCS系统要接入一批带Profibus DP接口的智能仪表，通过这块模块的Profibus DP协议支持直接挂接。
- 电力辅机监控：锅炉辅机设备（给煤机、引风机）的变频器通过Modbus RTU接入，模块做主站轮询数据。
- 水处理SCADA：各泵站的数据通过Modbus TCP汇总到中控室的上位机，模块作为通信网关。
- 制造产线数据采集：生产线上的扫码器、RFID读头等设备通过RS-485走Modbus协议，接入ABB控制器实现产品追溯。
真实案例
之前一个搞水处理项目的老哥跟我说，他们厂用的是ABB Advant OCS系统，需要把各泵站的流量计、液位计数据通过Modbus协议传到中控室上位机。原来方案是加一个第三方网关，结果调试的时候协议栈不兼容，数据老是丢包。后来换了这块DSCA114卡，直接插在机架上，Modbus RTU从站配好，上位机轮询数据一跑就是三年没出过岔子。他说了一句话：“ABB老系统的备件，能走原厂协议的尽量走原厂协议，第三方网关的坑别去踩。”
常见问题解答 (FAQ)
Q1：这个模块到底是什么类型？网上说它是通信板，有的说它是I/O模块，信哪个？
根据信息交叉验证，它首先是通信模块，核心功能是实现ABB系统与外部设备的协议通信（Modbus、Profibus等）。部分版本或衍生产品可能集成了模拟量/数字量I/O通道，但不影响其主要通信定位。以你手头实物的接口配置为准——有RJ45和串口的，就是通信板。
Q2：支持哪些通信协议？
主流资料显示支持Modbus TCP、Modbus RTU、Profibus DP。具体能跑哪些协议，看固件版本和配置软件里的选项。用之前最好拿配置工具确认一下当前固件支持的协议清单。
Q3：网上尺寸数据五花八门——有说100×80×30mm的，有说234×18×324mm的，哪个对？
这个问题我看了也很头疼。市面上备件商给出的尺寸从150g小盒子到0.4kg大板子都有。比较可信的是145×95×55mm这个版本。强烈建议：下单前让供应商提供实物照片和实测尺寸，避免货到了塞不进柜子里。
Q4：这个模块还生产吗？停产了吗？
DSCA114属于ABB Advant OCS平台的配套备件，该平台已逐步被AC 800M系列替代。目前主要通过工控备件渠道供应库存或翻新件。全新原厂件可能不好找，买二手/翻新件一定要要求上机测试正常再发货。
