描述
产品详情

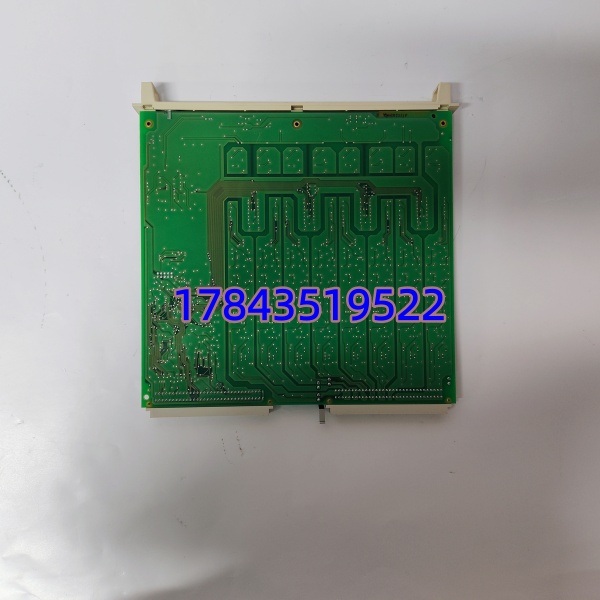

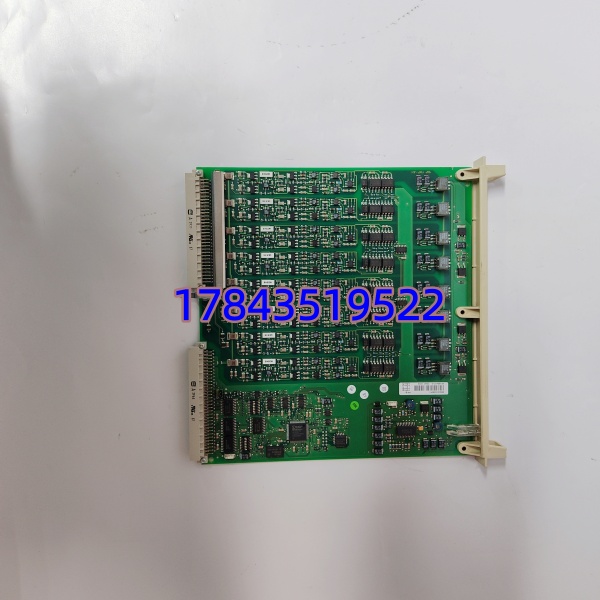

· 型号：DSAO120A（订货号 3BSE018293R1）
· 品牌：ABB
· 系列：S800 I/O — Analog Output Module DSAO120A
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB Ltd. |
| 模块型号 | DSAO120A |
| 订货号 (Order Code) | 3BSE018293R1 |
| 配套端子单元 | TU810（紧凑）、TU812、TU814、TU818（依 I/O 密度与接线方式） |
| 通道数 | 8 路模拟量输出 |
| 输出类型 | 电压 模式：±10 V DC；Current 模式：0–20 mA / 4–20 mA DC（每通道软件可组态） |
| 输出负载能力 | 电压 模式：≥2 kΩ（最小负载电阻）；Current 模式：0–500 Ω（20mA 时最大回路电阻 ≤500Ω 含线路压降） |
| 分辨率 | 12 bit + sign（典型 4096+1 steps） |
| 精度 | ±0.1 % of Full Scale（典型 @ 25℃，含线性/零点/增益误差） |
| 漂移 (Tempco) | ±50 ppm/℃（典型） |
| 更新时间 | 典型 10 ms / 全部通道同步更新（与 Rack I/O 扫描周期同步） |
| 通道分组 | 2 组 × 4 ch，组内共地，组间隔离（与背板及组间 500V AC 测试隔离） |
| 诊断功能 | 输出开路检测（仅电流模式且使能）、Watchdog 可设 Safe State 值（Last Value / User Defined / De‑energize） |
| 背板供电 | +5 V DC 由 S800 机架背板提供，典型 80 mA |
| 状态指示 | 8× 通道 Activity LED（亮=输出活跃/更新）、1× Module OK / Error LED |
| 安装 | S800 I/O 机架标准槽位（单槽宽），与 DI/AI/DO 混插 |
| 工作温度 | -25℃ ～ +70℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 尺寸（模块本体） | 约 102×24×119 mm（H×W×D，S800 单槽） |
| 重量 | ≈0.12 kg |
| 认证 | CE / cULus / ABS / DNV（部分） / RoHS |
| MTBF | >900,000 h（原厂 FMEDA，以手册为准） |
产品介绍
北方某 CFB 机组碰过：S800 I/O 机架插 3 块 DSAO120A 给给煤机变频给定/减温水调阀——大修拆线校验时发现 #2 槽 AO 第 5–8 ch 输出恒 0mA（现场阀保持 Last Value 未触发跳车），拔下模块背板金手指微氧化致组 2 通信间歇（非模块本体坏，清洁后恢复）。因 I/O 卡可全厂池化共享，MRO 按”B 类每类型 1 块”留 DSAO120A + DI810 + AI810 + DO820 做周转成功顶替验证。AO 模块本体故障率极低（无功率器件）但它是模拟控制回路唯一指令出口——若重要调节回路（如汽包水位主调阀）全集中在单卡且无跨卡分散，卡坏致该组 4 点按 Watchdog Safe Value 动作（通常 Last Value 或 0mA 关阀）可能触发局部降负荷。从库存视角 DI/AO/DO 全厂池化共享备件最经济——建议按 B 类每同类机架池化备 ，多机架共享周转。
目前 (3BSE018293R1) ABB 仍列为 Active（截至近斯资料未全域 EOL），交期 2–8 周国内部分代理有库存。建议同步确认配套端子单元（TU810/TU812 等）已列 MRO——常漏订端子块致模块到货无法接线。
