描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号/订货号 | DSAI133A / 3BSE018290R1 |
| 所属系列 | ABB S800 I/O 系列 |
| 通道数量 | 16通道（单端输入） |
| 输入信号范围（软件可配置） | 电流：4-20 mA, 0-20 mA / 电压：±10 V, ±5 V, 0-10 V, 1-5 V |
| 分辨率 | 16位ADC |
| 精度（25°C） | ±0.1% of full scale（典型值） |
| HART协议支持 | 支持透传（HART 5/6/7），无需额外硬件 |
| 通道隔离 | 光电隔离，500 Vrms（通道对背板） |
| 诊断功能 | 4-20 mA回路开路检测、超量程报警、LED状态指示 |
| 更新速率 | ≤10 ms（全通道扫描） |
| 供电 | 24 V DC ±20% |
| 功耗 | ≤5 W |
| 工作温度 | 0 °C 至 +60 °C |
| 底板兼容性 | TB840, TB850, TB854等新型MTU（不兼容TB820） |
| 冗余支持 | 支持（配合CI854/TB854） |
| 热插拔 | 支持（HCIR） |
| 认证 | CE, UL 61010-1, IEC 61000-6-2/4 |
产品深度介绍

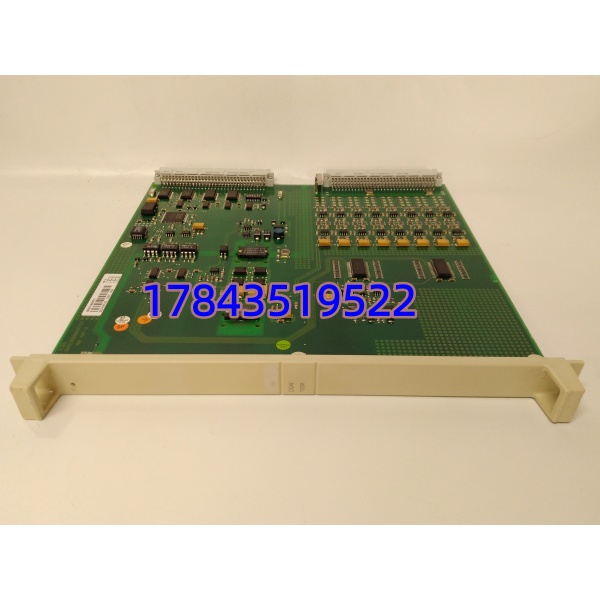

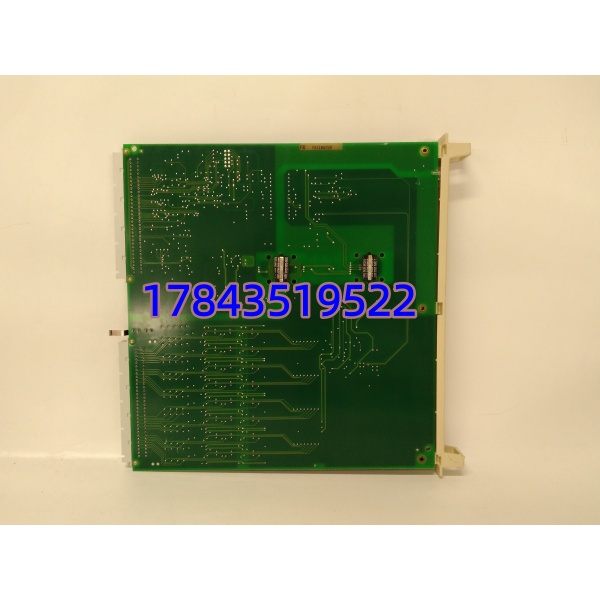

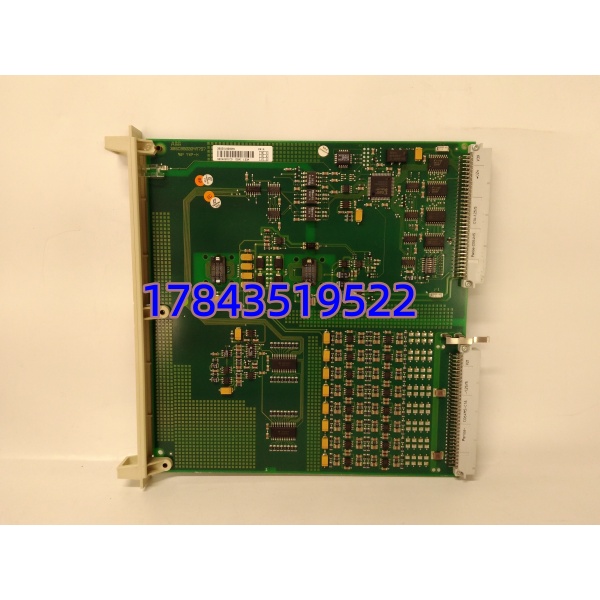

ABB DSAI133A (3BSE018290R1) 是ABB S800 I/O系列中的16通道标准型模拟量输入模块，属于现役主力产品，并非停产型号。它主要面向AC 800M和System 800xA平台，负责把现场变送器送来的4-20 mA电流信号或±10V电压信号转换成控制系统能处理的数字量。说白了，它就是DCS系统采集现场温度、压力、流量数据的“前端接收器”。
这款模块最硬核的地方在于原生支持HART协议透传。有了它，工程师不需要额外加装HART网关，就能在Control Builder M软件里直接读智能变送器的诊断信息、多变量数据和设备状态。另一个亮点是16通道高密度设计，单块模块能采集16路信号，机柜空间利用率很高。模块还支持热插拔，在线更换不用停机。不过要注意，市面上有些渠道说它是32通道，那可能是System 3000系列的老款信息，S800系列的DSAI133A确认是16通道。
⚠️ 特别注意：底板兼容性
DSAI133A 只能装在TB840、TB850或TB854这类新型S800 I/O底板上，跟老款的TB820不兼容。采购前务必确认机柜里的底板型号，装不上去就白买了。
应用场景与行业案例
工程痛点描述
S800系列的AI模块在化工、电厂用得特别多，但最让人头疼的是不同批次的底板规格不一样。有一次换模块，以为型号一样就能直接插，结果卡槽对不上——拿过来一看是TB820的老底板，DSAI133A根本装不上去。后来只能改方案，把整块底板一起换了，停机时间从半小时拖到两个多小时。
典型应用场景
- 石油化工 – 反应釜温度/压力采集
精细化工反应釜的温度、压力、液位信号，大量使用4-20 mA变送器。DSAI133A的16通道密度能在一个机架上覆盖多个反应釜的测点。HART透传功能让仪表工在中控室就能远程查看变送器的零点漂移、膜片损坏等诊断信息，不用跑现场逐个查。 - 火力发电 – 汽包水位/主蒸汽压力监测
锅炉汽包水位、主蒸汽压力、给水流量这些关键参数，采集后送入AC 800M控制器。16位分辨率和≤10 ms的更新速率，对要求快速响应的保护联锁场景很重要。 - 水处理 – 液位/流量/浊度采集
污水厂和净水厂分布式的传感器信号，通过采集后走PROFIBUS DP上传。模块的通道隔离设计能有效防止现场传感器之间的地环路干扰。 - 冶金 – 加热炉温度监测
高炉、加热炉的热电偶信号经变送器转换成4-20 mA后接入。模块0°C至+60°C的工作温度范围在柜内安装时需要注意散热条件。
案例：华南某化工项目AI模块替换
去年，广东一个精细化工项目的DCS系统扩容，需要增加16路温度测点。仪表工程师老陈选了，结果模块到货后往机柜里一插，发现底板的卡槽对不上。他拆下来一看，机柜里用的是老款的TB820底板——要求配TB840或更新的型号。
老陈赶紧翻仓库，找到一块TB840的备件底板。但更换底板意味着要把整个机架上的线缆全部拆了重接，原本半小时的活儿变成了大半天。他一边拆线一边跟现场操作员打招呼，说这个机架的信号要中断半天。后来模块装上去了，信号配置好，16路温度数据全部正常。老陈事后在项目总结里写了一条：
