描述
产品详情

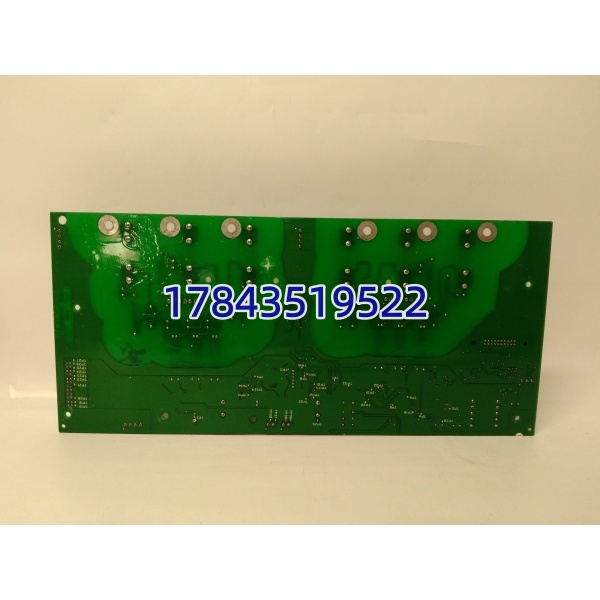

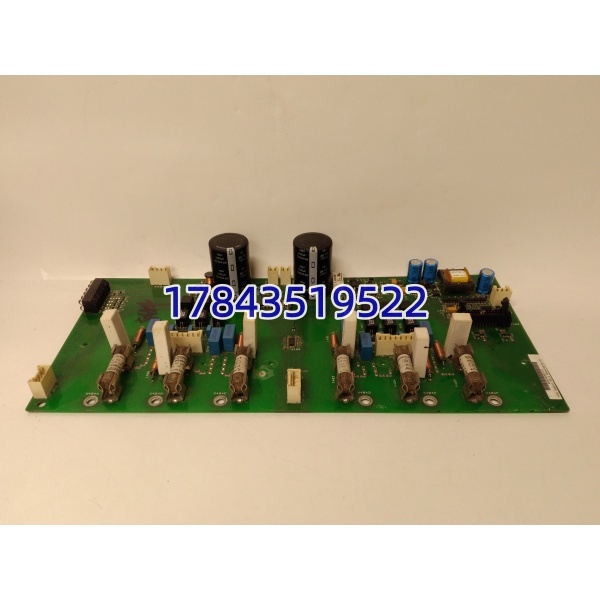

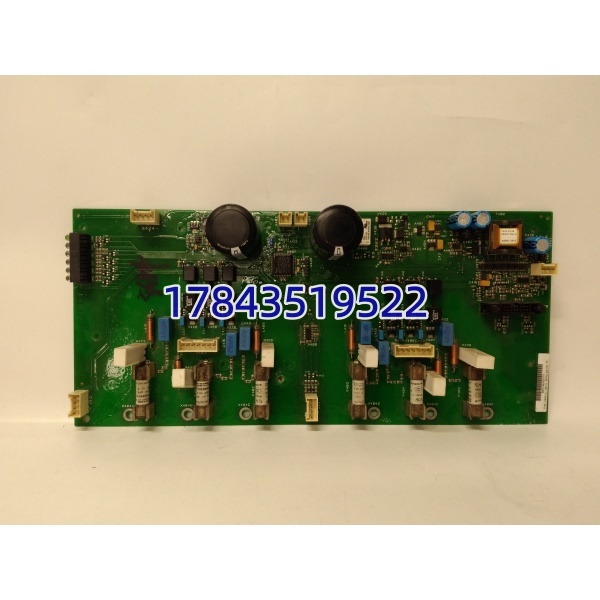

· 型号：DSAB-01C（订货号 64630199）
· 品牌：ABB
· 系列：ACS800 / ACS880 / ACS600 系列传动 — Rectifier & Inverter Auxiliary Trigger Board
规格参数
- 模块类型：ACS800/ACS880 整流器或逆变单元辅助触发控制板（Aux. Board for Rectifier/Inverter）
- 适用机型：ACS800-104 四象限/回馈单元、ACS800 主动前端（AFE）、ACS880 工业传动整流模块，部分 ACS600 兼容
- 触发功能：输出 6 路独立 SCR 触发脉冲，驱动三相全控桥晶闸管，支持移相控制（Phase-Controlled Rectification）
- 触发频率：0 ~ 数百 Hz 同步电网频率（依传动设定），脉冲宽度与移相角由主控给定
- 直流母线控制：参与直流环节电压闭环调节（典型 540~650V DC），抑制电网波动影响
- 保护功能：集成过压(OV)、过流(OC)、欠压(UV)、过热(OT)、缺相及晶闸管故障检测，触发故障闭锁与报警输出
- 供电方式：由传动控制栈或功率单元背板 DC 低压供电（典型 +15V/+24V 内部生成，不需外部电源接线）
- 信号接口：经背板总线与 AM33/AM34 主控板或 AINT/AINP 接口板通讯，获取触发角指令与状态反馈
- 状态指示：板载 LED — PWR（电源）、TRIG（触发正常）、FLT（故障）
- 安装方式：插入 ACS800 整流单元控制槽或功率单元指定插槽，用固定螺钉/卡扣锁紧
- 工作温度：-25℃ ~ +70℃（以原厂手册为准）
- 存储温度：-40℃ ~ +85℃
- 湿度：5%~95% RH 非凝露
- 尺寸（参考）：约 120×70×30 mm
- 重量：约 0.3~0.6 kg
- 认证：CE / RoHS / UL（依出货批次）
产品介绍
DSAB-01C 是 ABB 大功率传动系统里”看不见但一坏就趴窝”的小板——它负责给三相全控整流桥的六个可控硅发触发脉冲，同时监控直流母线电压和桥臂状态。和单纯 I/O 板不同，它直接参与功率变换控制，一旦脉冲异常或检测电路报故障，传动会立刻封锁触发并报 F100 / F201 类整流故障。
坦白讲，这板子在现场最怕静电打坏或散热不良导致脉冲漂移。我遇过 ACS800-104 报 F201（整流器故障）反复出现，量触发变压器次级正常但 DSAB-01C 某路触发 LED 不亮——换板解决。有一点要注意：DSAB-01C 与 DSAB-01（无后缀）或 NPBA/DPBA 通讯卡完全不是一回事，别按现场总线卡买，这板子不插通讯槽。
应用场景与行业案例
痛点：冶金/矿山大功率 -104 四象限传动突然报整流故障跳车，查是 DSAB-01C 触发脉冲一路无输出——整机停转每小时损失巨大。老系统该板多已运行 15+ 年，电容老化或脉冲变压器匝间短路是主因，柜内常备一块是老法师做法。
典型场景：
- 钢铁/有色金属 — -104 主动前端(AFE)或回馈单元整流触发控制
- 矿山提升机 — 大功率直流传动/交-直-交变频整流桥辅板
- 造纸/水泥 — 大型风机主传动 ACS880 整流单元触发与直流稳压
- 老厂延寿 — 原 整流柜增备件，保持同代 BOM 不变直接替换
真实案例：
西南某铝厂电解整流机组用 -104 AFE，某日运行中报 F201 Rectifier Fault 跳车。复位能跑但半小时后重现。开柜测 DSAB-01C 触发 LED ——A 相下桥一路不亮，背面脉冲变压器引脚有轻微积碳漏电痕迹。换同型号 （先断主电再拔控制栈插头，注意 ESD 腕带），恢复运行未再报故障。老师傅说——这种板子电容鼓包前没征兆，该留备件。
