产品详情

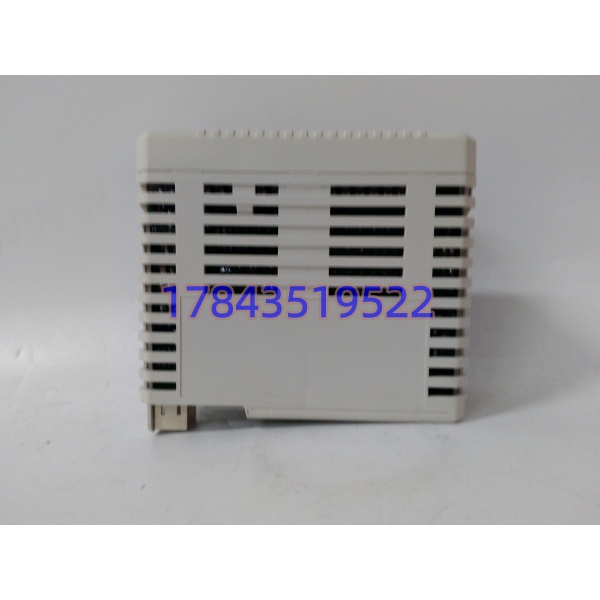

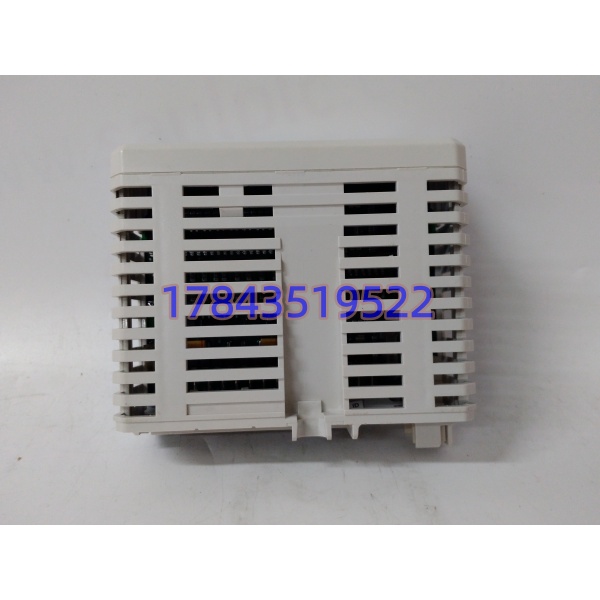

· 型号：DO810（3BSE008510R1）
· 品牌：ABB
· 系列：S800 I/O
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | S800 I/O 16 通道 24VDC 晶体管源型数字量输出 |
| 订货号 | 3BSE008510R1 |
| 输出通道 | 16 路，分 2 组×8 通道，组内共 COM、组间隔离 |
| 输出类型 | 电流源型（Sourcing / PNP 高边驱动），晶体管非继电器 |
| 电压范围 | 10-30VDC（额定 24VDC，12-32VDC 部分资料标） |
| 单通道电流 | 0.5A 连续，限流短路自恢复；导通内阻 <0.4Ω |
| 组总电流 | 每组最大 4A，模块总计 8A |
| 关断漏电流 | <0.5mA |
| 隔离 | 组间及通道-背板光电隔离，额定绝缘 50V，介电测试 500VAC 1min |
| 保护 | 每通道短路/过流/过温电子保护；感性负载内置续流；30V 对地短路保护 |
| 过程监视 | 每组独立 24V 过程电压检测输入，失电上报 ModuleBus |
| 故障安全 | OSP（Output Set on Process failure）组态：故障保持/全开/全关 |
| 响应时间 | ON/OFF 约 1ms 级（晶体管，非继电器 ms 级） |
| 背板取电 | 5VDC ModuleBus，80mA，模块功耗典型 2.1W |
| 现场电缆 | 最大 600m（24V/0.5A 负载） |
| 配套 MTU | TU810（螺丝）/ TU812（弹簧）/ TU814 / TU830 / TU833 等 |
| 安装 | S800 I/O 机箱槽位，插卡式，弹片可拔（换模块不拆现场线） |
| 热插拔 | S800 机箱支持带电插拔模块，但 16 路输出会瞬断，关键回路先旁路 |
| 工作温度 | 0~+55℃（水平装），垂直装紧凑 MTU 建议 ≤40℃；存储 -40~+70℃ |

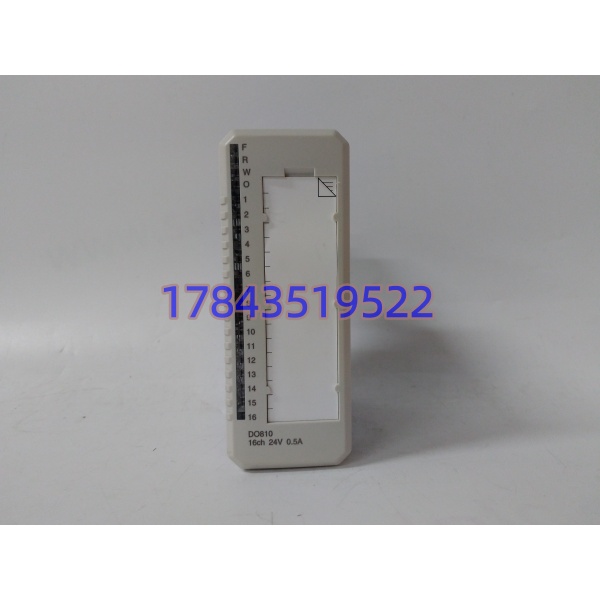

| LED | RUN（绿）/ FAULT（红）/ WRN（黄）/ OSP（黄）+ CH1-16 输出态 |
| 认证 | CE / UL61010-1 / cULus C1D2 / ATEX Z2 / DNV-BV-LR-ABS 船级（视 Rev） |
| 停产状态 | S800 活线产品，老 Rev 交期拉长，市场库存/翻新并存 |
| 易混淆号 | DO814（漏型）、DO815（2A/8CH）、DO820（继电器8CH/3A）、DO880（SIL3 DO） |
产品介绍
DO810 是 S800 I/O 里最常用的一块 24V 晶体管 DO 卡——16 路 PNP 高边开关，每通道 0.5A，分两组各 8 路，每组带独立 24V 过程电压监视。它干的事很单纯：控制器算完逻辑，通过 ModuleBus 把输出状态丢给 DO810，DO810 把背板信号变成现场 24V 正极送给电磁阀、SSR、指示灯。每通道高边驱动+限流+短路自恢复，感性负载内部有续流，不用外并二极管。
和 DO815 比，DO810 是 16×0.5A，DO815 是 8×2A；和 DO820 比，DO810 是晶体管纯 24VDC，DO820 是继电器干接点可切 230VAC；和 DO814 比只是源型/漏型之差。坦白讲，这卡在 站里存在感像空气——OK 灯绿没人看，一旦某组 24V 过程电源熔断器跳了，WRN 灯黄、对应 8 路变 Bad，操作员才骂街。现在采购基本是老站扩容补件，新项目 Compact I/O 在抢地盘，但 存量太大， 的备件周期还长得很。
应用场景与行业案例
我在现场遇到过最典型的”假模块坏”：水泵房 站 第 2 组（CH9-16）全变 Bad，WRN 灯黄。仪控班第一反应是换模块，拆下来测通道全好。最后查是 TU830 底座第 2 组 24V 过程电源进线端子螺丝松，过程电压监视输入掉到 18V 以下报欠压。紧螺丝装回原模块，5 分钟恢复。这种故障自诊断指向”组过程电源异常”，但新手容易直接换卡——一块 几千块，一颗螺丝不值钱。
典型场景：
- 炼化装置阀岛： 驱 16 台 24V 电磁阀（每台 0.3A），一组 8 台刚好一组，过程电源监视防熔丝断。
- 电厂辅机 MCC： 出点给中间继电器线圈（24V 磁保持），再转 220V 接触器，OSP 设故障保持防误动。
- 造纸机润滑泵：高频启停（每分钟数次），晶体管寿命远超继电器， 跑三年无通道衰减。
- 海上平台 ESD 阀： 驱动 SOL 电磁阀，组隔离确保 A 组阀电源故障不影响 B 组火气阀。
- 食品灌装线：指示灯和气动门电磁阀混接同模块，0.5A 余量大，不怕偶尔并接。
真实案例：渤海某 FPSO 注水系统， 机箱 #5 槽 运行第 7 年，年度校验发现 CH7（注水泵出口阀电磁阀）输出 ON 但阀不动，强制置位也没反应。拆端子量模块输出端有 24V，但负载侧 0V——查是 TU812 弹簧端子卡簧疲劳，导线半脱出。机柜备件架有同 Rev 未拆封，带电拔旧插新（ 允许），Control Builder M 在线确认 CH7 状态同步，4 分钟恢复。班长说：” 本体十年不坏，坏的是 TU 底座端子弹簧和现场 24V 熔断器。备件单里 和 TU810 必须一起备，单买模块不买底座，换上去还是老端子扛雷。”
