描述
产品详情

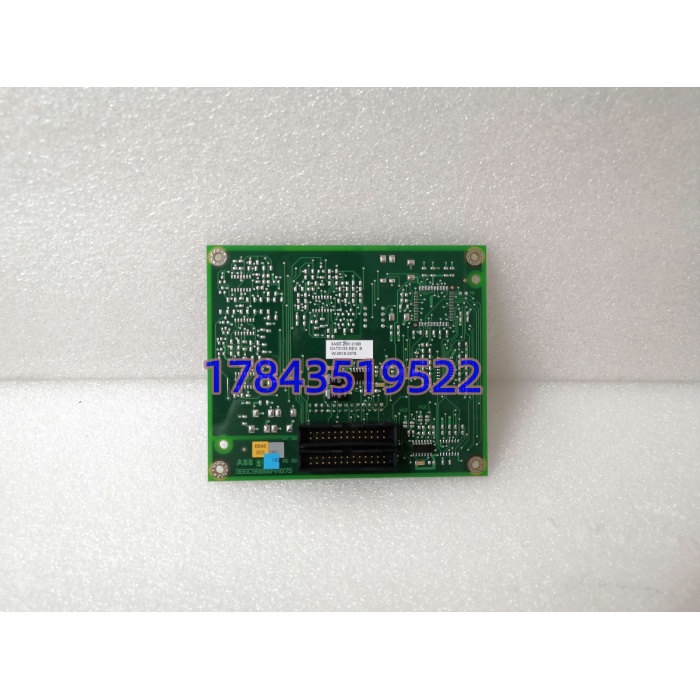

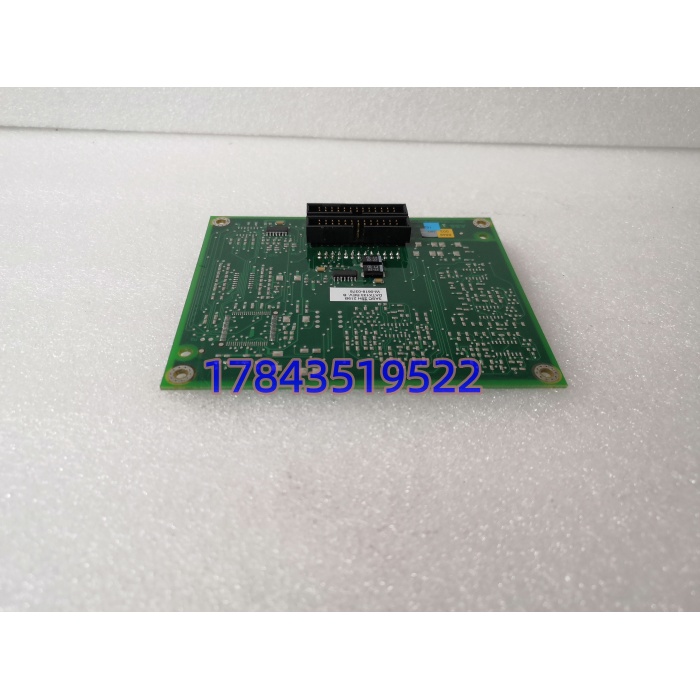

· 型号：DATX133
· 品牌：ABB
· 系列：DATX（3ASC25H219B 硬件修订 B 版，通道隔离与 EMI 抗扰优于早期 DATX130/131）
规格参数
| 参数项 | 规格值 |
|---|---|
| 物料号 | 3ASC25H219B |
| 模块标识 | DATX133（Digital Analog Transfer X 133，DATX130/131 的高密度继代） |
| 槽位形态 | AC 800PEC / Advant 系控制器机架单槽，支持热插拔（严格来说需控制器在线维护态再拔） |
| 数字输入 | 32 路独立 DI，干接点/24 V 湿接点/NAMUR；单通道 8 mA；响应 ≤1 ms；通道间光电隔离 ≥2500 V AC；60 V DC 过压保护 |
| 数字输出 | 16 路 DO（继电器或固态依批次），断路器辅接点/阀门限位/ESD 电磁阀驱动 |
| 脉冲反馈 | 内置增强差分调理，接增量编码器/旋变/测速机，最高 30 kHz 采样；给汽机超速、励磁矢量、变频闭环供转子速度/位置 |
| 自诊断 | 每 DI 回路断线检测、DO 回读、脉冲通道幅值/相位自检、背板通信看门狗 |
| 背板供电 | 系统背板 24 V DC ±10%，满载 ≤15 W |
| 隔离与 EMC | 通道-背板基本绝缘；B 版加强柜内 EMI 抗扰（40 V/m 射频场）、±15 kV ESD |
| 安装环境 | 0~60℃（部分资料标 -20~60℃ 依机柜风道），5–95% RH 非凝露，IP20 |
| 尺寸重量 | 约 146×30×225 mm（S800 卡尺寸级），0.4–0.5 kg |
| 兼容平台 | AC 800PEC 汽机/发电机控制器、System 800xA、Advant OCS 老柜（组态里选 DATX133 才出诊断） |
| 生命周期 | ABB 新一代产线已淡出，3ASC25H219B 归 Limited/Obsolete 尾段，原厂末采闭窗，走 Surplus/Refurb（请以 ABB 官方 PCN 为准） |
产品介绍
F 历史生命周期验证切进来：DATX133 是 ABB 在 3ASC 高速信号处理段里把“开关量密集采集”和“转子脉冲闭环”焊同一槽的尝试，前身 DATX130/131 只有 16DI+8DO 无脉冲通道， 在发电项目里替上来后，汽机保护柜少放一块专用测速卡。现场实测发现，这货最阴的故障是“脉冲通道半死”：32DI 全绿、DO 动作正常，但内置 30 kHz 调理里的某路比较器温漂，发电机 3000 rpm 下 1X 相位角在 System 800xA 趋势里偶发跳 2°——动平衡承包商按错相位加配重的事不是没发生过。B 版（3ASC25H219B）把通道隔离和柜内 EMI 抗扰改过一轮，比 A 版在变频器柜旁稳得多，备货锁 B 别退 A。
从 TCO 看，单槽替了“DI 卡+DO 卡+测速卡”三块，柜宽省一截；Surplus 渠道 2026 年 3ASC25H219B 报价约 1.2–2.2 万人民币（宣称全新原包的多半拆机清灰换端子帽），而把整段 AC800PEC 迁 AC 800M+专用 S800 高速计数模块是百万级改造。老联合循环/水电/冶金轧机保产留 1–2 块冷备的 ROI 是正的。翻新版常见动手脚是外盖 DI/DO 测试过关但脉冲 ASIC 老化不跑满 30 kHz，验收必须编码器模拟盘车 50–3000 rpm 扫一遍相位误差＜±1°。
应用场景与库存策略
AC800PEC 机架里 挂了是什么后果？32DI+16DO 那部分丢信号会被报警抓住，但脉冲反馈隐性退化抓不住——汽机 1X 矢量相位慢漂，超速保护定值是硬的不会误动，可励磁调节和动平衡参考悄悄歪，大修抽转子才发现平衡块轻微移位。原厂交期按“无”算，国内 MRO 页“现货 9999”是 SEO 蹭词，真能顺丰原包 B 版在二线城市调不到 2 块。
- 联合循环汽机/发电机保护柜（AC800PEC + 做转速/超速/励磁反馈）：30 kHz 脉冲非它不可 → 建议每对冗余 PEC 备 1 块 3ASC25H219B Surplus 冷备，固件与现网同代，Control Builder M 工程备份 I/O 映射。
- 水电机组导叶/转速闭环（增量编码器经 进 800xA）：老柜不改线 → 区域备件中心代管 1 块，ABC-A 类（涉超速保护链）。
- 冶金热连轧主传变频闭环（转子位置脉冲+限位 DI 同槽）：B 版 EMI 抗扰非 A 版能替 → 备件必须带 30 kHz 脉冲精度校准单，别收“DI 测过脉冲未扫”半残件。
- Advant OCS 老改造过渡：前端控制器升 800xA 但 留用 → 备货单把“3ASC25H219B”写死，防供应商拿 DATX130（无脉冲）顶。
- EPC 存量维护包：按“ 在用 N 块备 ceil(N×0.15)+1”囤 B 版，末采闭窗走战略囤货。
真实案例：2024 年冬，某 2×660 MW 电厂 #1 机 AC800PEC 柜 （A 版 3ASC25H219A）内置脉冲比较器温漂，盘车 80 rpm 键相正常、3000 rpm 满速时 1X 相位比 Portable 动平衡仪偏 3.5°，大修动平衡按错误相位加 15 g 配重，高速振动反升 6 μm。备件库查“”有 1 块，拆包是 DATX130（16DI 无脉冲），插 Control Builder M 报“module type mismatch”。从上海调 3ASC25H219B Surplus 件空运，停机 16 小时，启停油耗+动平衡重做约 41 万。复盘后他们把 单列 A 类，每对 PEC 冷备 1 块 B 版、季度点检加“编码器模拟 50–3000 rpm 相位误差”自测。
