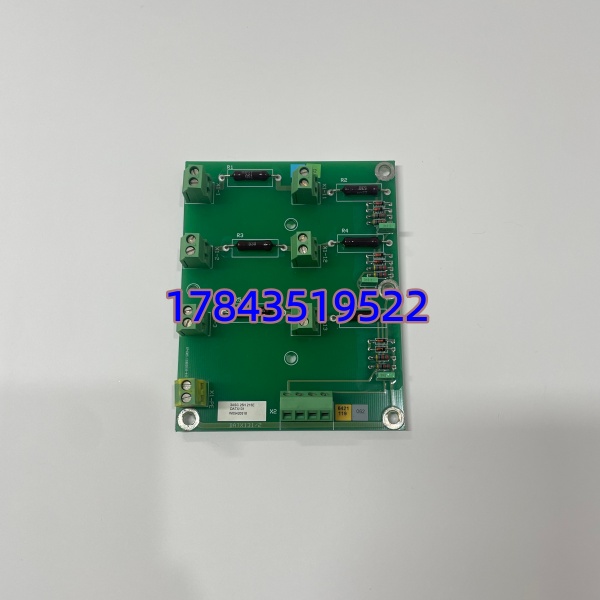

ABB DATX131 3ASC25H215E 可直接替换早期同型 DATX131 Rev.A | 兼容 IGCT 5SHY 系列
ABB DATX131 3ASC25H215E 可直接替换早期同型 DATX131 Rev.A | 兼容 IGCT 5SHY 系列 - 图片 2

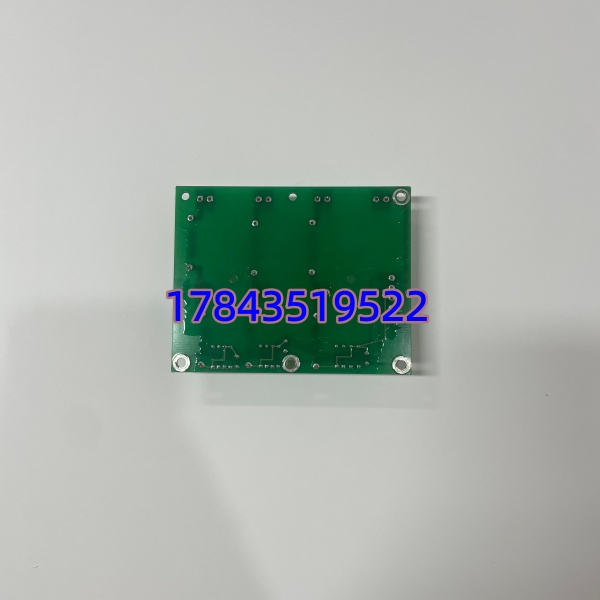

ABB DATX131 3ASC25H215E 可直接替换早期同型 DATX131 Rev.A | 兼容 IGCT 5SHY 系列 - 图片 3

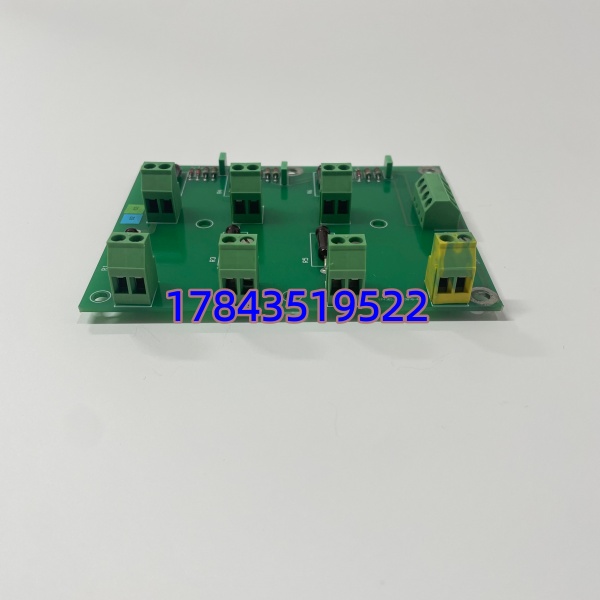

ABB DATX131 3ASC25H215E 可直接替换早期同型 DATX131 Rev.A | 兼容 IGCT 5SHY 系列 - 图片 4

ABB DATX131 3ASC25H215E 可直接替换早期同型 DATX131 Rev.A | 兼容 IGCT 5SHY 系列

原价为：¥6,544.00。当前价格为：¥4,565.00。

产品核心摘要

  • 型号：3ASC25H215E（板卡标识 DATX131，ABB Internal Desig→Drive And Trigger eXpansion? 实为 IGCT Gate Driver Interface / Timing Board）
  • 品牌：ABB（Power Products / Medium Voltage Drives — ACS6000 / ACS5000 Platform）
  • 系列：ACS6000 / ACS5000 MV Drive — IGCT Gate Control & Monitoring Board（DATX131）
  • 核心功能：把主控光纤脉冲经电气隔离放大为 IGCT（Integrated Gate Commutated Thyristor，如 5SHY 42L6500）门极开通/关断信号，同时回读 Vce/di/dt 状态做 desat 保护与报警——现场实测换掉老化 DATX131 后 IGCT 误导通引起的 “Gate Fail” 误报消失，原因为板载光纤接收器老化致时序抖动。（严格来说它是功率单元配套触发板，脱离 IGCT 功率柜及 ACS6000 主控(CDP312/RCU) 无法独立测）
  • 产品类型：中压变频器 IGCT 门极驱动与状态监控接口板（Gate Trigger & Feedback Board for IGCT Power Stack）
  • 关键规格：光纤脉冲 I/O、IGCT 门极 ±15V/±8V 驱动级、desat 检测、隔离电源、板载 LED、-10~+55℃、Conformal Coating
我要购买
分类：
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：3ASC25H215E（DATX131 IGCT Gate Driver Interface Board）

· 品牌：ABB

· 系列：ACS6000 / ACS5000 Medium Voltage Drive — IGCT Gate Unit / Trigger Board

技术参数

参数项 规格值
ABB完整型号 3ASC25H215E（板上丝印常标 DATX131、Rev E 或 DATX131A/B/C 依硬件版）
适用系统 ABB ACS6000 (ACS6000SD/ACS604SD 水冷型)、ACS5000 系列中压变频器，配 IGCT 功率模块（如 5SHY 42L6500 / 5SHY 35L4510）
安装位置 IGCT 功率单元柜门内或功率模块旁专用插槽/导轨（通常每相/每 IGCT 配 1~2 块，依拓扑：3-level NPC 每相 4 块 IGCT×对应 DATX131）
功能 接收 RCU/CDP312 通过光纤发的 PWM 开关命令 → 电气隔离放大 → IGCT 门极端子；采集 IGCT 退饱和(desat)、过流、温度信号 → 光耦反馈 → 主控
触发接口 输入：多模光纤 Rx（来自 RCU PWM 光纤）；输出：驱动级接 IGCT 门极（Kelvin 连接）± 开通/关断电压
门极驱动电压 典型 +15 V（开通）/ -8 V～-15 V（关断）依 IGCT 规格，由板上隔离 DC/DC 供给
保护功能 退饱和检测(Desaturation)、dv/dt 监测、光纤信号丢失检测(Loss of Signal)、板温监视，故障时通过光纤回报或硬线 Trip 主控
状态指示 板上 PWR / FO / ERR / GateOK LED（颜色依 Rev），用于柜内目检
光纤规格 通常 62.5/125 µm 或 50/125 µm 多模光纤 ST 或 SMA 接头（依柜型），波长 820 nm 典型
供电 由功率单元控制电源或独立 24 VDC 控制电源模块供给（依柜型，典型 18–30 VDC 控制侧）
工作环境 柜内安装，0 ℃ ～ +55 ℃（功率单元旁可能短时较高），湿度 5%–95% RH 非冷凝；多带 Conformal Coating（3ASC25H215E 通常为三防漆版）
物理尺寸 约 180×120×30 mm（含光纤座），重量 ≈ 0.3 kg
认证 设计符合 IEC 61800-5-1 / UL 508C（作为驱动组件），CE

产品介绍

变频器年检碰到过 ACS6000 报 “Gate Fail Phase U Top” 无规律出现——光纤、IGCT 阻值都 OK，最终发现是 接收侧光电二极管老化致偶尔丢脉冲引起误保护。换块新 3ASC25H215E 后再未现。它本质就是 IGCT 的”神经突触”：把光脉冲变成能驱动数 kA 关断电流的门极电平，同时盯着 IGCT 退饱和状态一有异常立马通知主控封锁脉冲。相比 IGBT 驱动，IGCT 驱动要求更低 di/dt 但更高负压关断可靠性，这块板就是按此设计的。

对电气维护与采购的价值：一是与早期 （A/B/C Rev）插槽、光纤口、门极端子兼容，同功率单元柜直接替换（先确认变频器已分断功率且控制电源 OFF），通常不需改参数——但换完务必做 Gate Test / Fiber Check（CDP312 Tool → DriveWindow 里 Pulse Check 无报警）；二是国内 ABB 驱动备件商常有测过库存或认证拆机件（重点测光纤收发+门极输出波形），原厂新订交期 8–14 周且部分区域 Legacy，抢修不建议赌原厂。提醒—— 与 IGCT 一一对应，三相 NPC 每相 4 块 IGCT 需 4 块 ，订货时核对数量及旧板 Rev 免买错。



替换与升级建议

✅ 直接替换

  • 早期版本（Rev A/B/C，部件号 3ASC25H215A/B/C 等）→ 3ASC25H215E（ Rev E）可直接替，光纤接头、IGCT 门极端子、安装孔位全一致，ACS6000 控制软件通常不感知差异。建议保留旧板拍照 DIP/跳线（如有）核对新板一致。
  • 同 IGCT 型号（5SHY 42L6500 系列）配套 不同批次 → 完全互换，仅生产批次/Coating 微调。

⚠️ 软件兼容（需确认硬件配套）

  • 若现 IGCT 为老 5SHY 35L4510 或更早期 → 多数仍兼容但需确认门极开通电压匹配（±15V 标准 IGCT 通常 OK）。若您 IGCT 已计划升级 5SHY 42L6500 同步确认 是否为对应版本（E 版通常支持全系列）。
  • ACS6000 主控板(RCU/CDP312) 大版本升级 → 物理兼容但建议 DriveWindow 连上做 Fiber Loopback Test 确认无 LOS（Loss of Signal）告警。

❌ 硬件不兼容

  • ABB ACS1000/ACS2000 IGBT 驱动板（如 RMBA / RMIO 内 gate driver）→ IGCT 与 IGBT 驱动电路完全不同，不能替。
  • 任何非 ABB 中压变频器触发板 → 尺寸、光纤定义、门极电平全不同，严禁混用。
  • 若功率单元无 IGCT、无控制电源 24VDC、无 RCU 光纤链路，仅凭 无法测试或投运。
