描述
产品详情

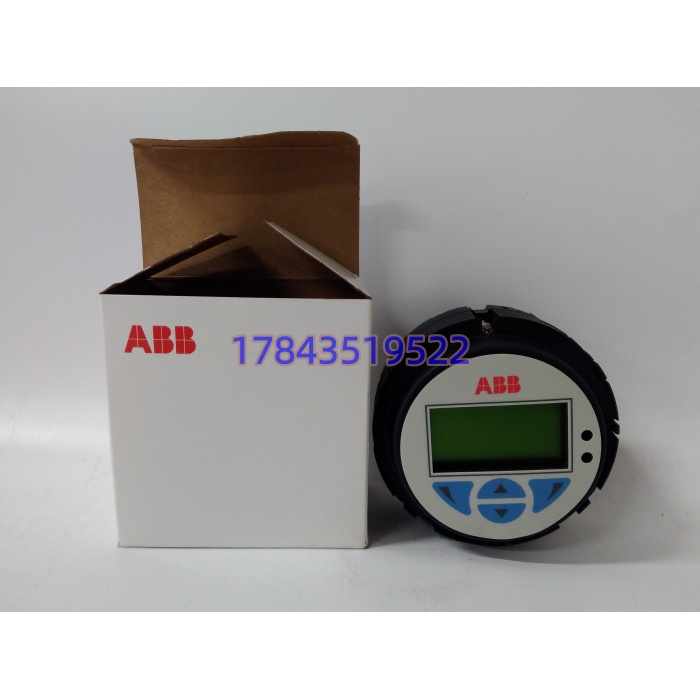

· 型号：D674A906U01
· 品牌：ABB
· 系列：FET300 / ProcessMaster 电磁流量计（插芯级）
规格参数
| 参数项 | D674A906U01 标称/实测值 |
|---|---|
| 产品定位 | FET300 系列 230 V AC 供电 HART 标准型变送器插芯 |
| 替代关系 | 官方替 D674A881U01；亦覆盖 D674A900U01 部分配置 |
| 适配整机 | ProcessMaster FEP300（一体）、FEH300（分体远程）、FEX300/500 同系表头腔 |
| 供电 | 100–230 V AC ±10%，50/60 Hz（主流）；非 24 V DC 款（24 V 款是 D674A905U01） |
| 模拟输出 | 4–20 mA 有源/无源可组态，隔离 |
| 数字通信 | HART 7（300 bps 半双工，手操器/AMS/800xA 均认） |
| 附加输出 | 可编程脉冲/频率（总量或瞬时，菜单激活） |
| 测量精度 | ±0.1% 读数（0.2–12 m/s，以整机标定证书为准） |
| 显示操作 | LCD 背光 + 3–4 键本地组态，无需开壳 |
| 自诊断 | NAMUR NE 107 + VeriMass 自校验（依固件启用） |
| 工作温度 | -20…+60℃（芯体级）；-40…+85℃ 为存储/宽温选型参考 |
| 防护等级 | IP67（芯体本体）；装入 FEH300/FEP300 壳体可达 IP68 |
| 尺寸重量 | 约 110×85×65 mm / 205 g |
| 功能安全 | 系统级 SIL 2（低要求模式，IEC 61508 Proven in Use，HFT 0） |
| 认证 | CE / ATEX II 3G Zone 2 选项 / RoHS，具体以铭牌为准 |
产品介绍
从场景痛点切：现场实测发现，很多厂把 D674A906U01 当成“小卡”对待，库存归 C 类，结果某天工艺员说“流量示值卡死不动、HART 扫不到”，拆表头一看插芯 LCD 全暗——FET300 这种电磁流量若只坏变送器不坏流量管，整根 DN300 工艺管不用停水，换插芯 20 分钟搞定；但插芯没备件，就得整表返厂标定，工期从 20 分钟变 5 天，连续给水/浆液线直接憋停。
放到 TCO 与生命周期口径：D674A906U01 在 ABB 备件树里仍属 FET300 在产支撑件（非硬停产），但 U01 这个硬件索引段受 BOM 滚动影响，原厂渠道订新件交期 8-16 周，授权服务库常有 New Surplus。单件二手 3k-6k 人民币晃，而一台 ProcessMaster 在石灰乳回路上丢流量信号，DCS 给错加药量，一天原料浪费比十块插芯都贵。严格来说它只在 FET300 硬件索引 01.xx.xx 以上完整认 HART 7 菜单，老 00 索引整机换 U01 插芯后要用 ABB 手操器做“Sensor Rollback”重绑电极常数，不是插上就准。关联件 D674A905U01（24 V 版）、D674A902U01（230 V EXC 替换版）别混发，供电制式错配会烧前端整流。
应用场景与库存策略
停机损失视角：电磁流量在浆料、酸碱、给水、污泥线上多是“无旁路单测点”，变送器插芯红屏 = 流量变量变 BAD，下游 PID 切手动或走前馈冻结，连续反应器加料配比歪掉，比泵跳闸还隐蔽。
典型场景与备货建议：
- 市政污水厂曝气总管/污泥回流（FEH300 分体，浆料磨损大）：非 D674A906U01 不可（同柜 230 V 供电制式锁死） → 建议单厂按在线 台数×0.2 备，至少 1 件冷备，归 B 类偏 A。
- 化工酸碱计量（FEP300 一体，腐蚀环境）：LCD 老化快于电路 → 备 1 件 New Surplus，要求带 G3 涂覆批次。
- 电厂化学补水（高纯水，0.2 m/s 低流速）：精度绑定整机标定 → 备件到货必须带原厂校准偏移参数标签，别裸买。
- 集团多厂同型 ABB 流量阵：走 ABB Measurement 服务协议 VMI 代管 2-3 件，释放各厂分散库存资金。
- 防爆 Zone 2 场合：订货写全 “D674A906U01 + ATEX II 3G” 选项，普通款别上装置区。
真实案例：2023 年西南某钛白粉厂，酸解工序石灰乳进料 FEH300 表头凌晨 LCD 熄灯，DCS 流量变 BAD，PID 冻结在上一帧，导致酸解罐 pH 漂到 2.1（工艺窗口 3.0-3.4），一班次废浆 80 方。库存 0，ABB 成都授权库调 New Surplus 件 3 天到，换芯 25 分钟恢复。事后该厂把 提级，按“每 5 台 备 1 件”囤了 3 件（分两个分散库房防涝），并把“表头 LCD 每月点检一次”写进巡检卡。备件投入不到废浆损失的 2%。
