产品详情

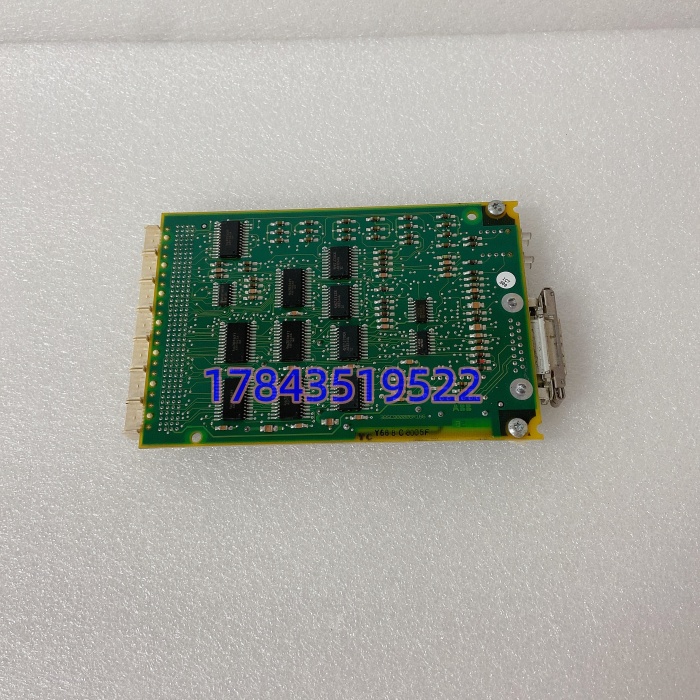

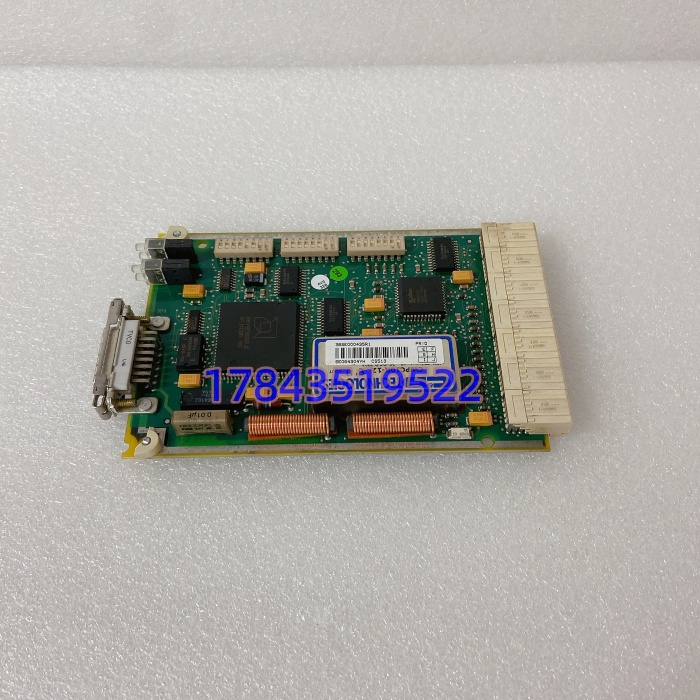

· 型号：CS513
· 品牌：ABB
· 系列：Advant OCS / Advant Master（AC400 通信族）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | Advant AC410/450/460 机架 MB300→Ethernet 桥接卡 | 占控制器通信扩展槽，非 I/O 槽 |
| 订货号 | 3BSE000435R1 | CS513 为型号，R1 为硬件修订 |
| 适配控制器 | AC410（V1.5）、AC450（V2.3）、AC460、SG400 | 不插 AC800M（AC800M 用 CI855/CI856 做 MB300） |
| 底层总线 | MasterBus 300（标准令牌，1.5Mbps）/ 300E（扩展） | DIP S1/S2/S3 切模式、节点号、终端电阻 |
| 上行接口 | 后期 Rev：1×RJ45 10/100M 自适应；早期 Rev：BNC 同轴（MB300 物理层）或 AUI | 买前必须拍铭牌确认接口代次 |
| 协议栈 | MB300 专有链路 + IEEE 802.3（MAC/LLC） | 上层走 ABB MasterView/PG2000 私有会话，非裸 Modbus TCP |
| 供电 | 背板 5VDC 0.25A + 24VDC 0.25A，典型 ≈8W | 无独立电源口 |
| 节点容量 | 单 MB300 段 ≤32 节点，无中继 ≤500m（1.5Mbps） | 同轴需 75Ω 终端电阻 |
| 指示 | PWR / RUN / LINK / ACT / ERR LED | ERR 常亮=背板识卡失败或 MB300 令牌丢失 |
| 配置工具 | PG2000 / ABB Composer（设 IP、节点号、 模式） | 不支持 Control Builder M（那是 AC800M 工具） |
| 热插拔 | 不支持（Advant 控制器通信卡需停机拔插） | 冗余配置可切到备卡再拔主卡 |
| 机械 | 插卡式，234×108×18mm，≈0.2kg | 三防涂覆 |
| 环境 | 0~60℃（部分页标 -20~+60），5-95% RH 无凝露，IP20 | |
| 状态 | ABB 已列 Discontinued，走 Extended Maintenance 长尾，MRO New Surplus/拆机为主 | 无同槽 Pin2Pin 继任（CI855K01 是 AC800M 侧替身，不插 AC450） |
产品介绍
从维护者视角看，CS513 是那种”操作站画面全灰、但控制器还在跑、继电器没跳”的上行断链嫌疑人。在某个 1998 年投运的造纸 PM 线 Advant OCS 项目里碰过：AC450 双机热备，各插一块 CS513 做冗余 LAN 出口。某夜 MasterView 操作站全灰，但现场传动照跑、连锁没丢。维保先查交换机，后发现是主 CS513（RJ45 版）的 PHY 温漂，LINK 灯偶灭， 令牌还在控制器背板里转，只是以太网侧会话掉了。这种故障控制器不报 ERR 硬故障（ 侧没断），操作工以为系统死了，其实是”眼睛瞎了”。
严格来说，它只在 AC410/450/460 机架 + 专有总线 + PG2000/MasterView 工程三位一体下是原配；AC800M 想连老 Advant 设备走的是 CI855K01（插 AC800M 槽，不是 CS513 插 ），两者不能互插。TCO 上单件 MRO 价 4000-9000 块，但它能让一套老 Advant OCS 不必为”操作站看不见”做整体迁 800xA——后者单柜改造含 PG2000 工程转 Composer、历史库迁移、操作画面重组，报价常破八十万。备 1 件同 Rev（BNC 版备 BNC 版、RJ45 版备 RJ45 版）冷备，是老 Advant 机柜最该锁的通信件（虽不跳车，但没它运行班组等于盲操）。
应用场景与库存策略
最阴的失效是” 活、Ethernet 死”——控制器背板令牌正常、下位 I/O 全在，但上行 LAN 闪断，操作站趋势断流、报警不弹。采购上 ABB 原厂已 Discontinued，MRO 拆机件怕早期 BNC 版和后期 RJ45 版混买（物理口不对等于废板），或 DIP 拨码被前人改过导致 节点冲突。
- 造纸/石化 Advant OCS 老线：AC450 双 冗余上行 MasterView → 非它不可因 PG2000 工程绑定 节点号+IP → 建议每对冗余控制器备 1 件同 Rev 冷备（A 类，上行断=操作盲飞）。
- 水电/火电辅控（老 Advant Master）：AC410 单 连历史站 → 非它不可因 SOE 毫秒级时间戳经 走 上送 → 建议 Last-time-buy 按现网控制器数 25% 囤，Rev 与接口类型拍照归档。
- 新建项目：ABB 主推 +CI855K01 做 网关 → 采购阶段直接砍 。
- 改造陷阱：有人拿 的 CI856 或普通 10/100M 工业网卡当”同型号”替 → CI856 插不进 AC450 槽，通用网卡不懂 令牌 → 运行装置只做 同 3BSE000435R1 同 Rev 备件。
- 无人值守站：上行断了远程看不见 → 安全库存 = 1 件同 Rev Buffer 现场锁柜。
真实案例：2021 年华南某浆纸厂 PM2 线，AC450 主备各 （3BSE000435R1，后期 RJ45 Rev）运行第十三年。梅雨季 MasterView 偶发全灰 20-40 秒自愈，控制器无 ERR。维保用笔记本接交换机端口抓包，发现 主卡 ARP 表丢失、LINK 闪断，PHY 温漂实锤。库房零库存，深圳 MRO 调同 Rev 拆机件 30 小时到，停机切备卡→拔主卡→插新卡→PG2000 重载节点配置，操作站恢复。事后把 提 A 类，按双 各锁 1 件同 Rev 冷备，并把所有在网 的 DIP 拨码位置+IP+ 节点号每半年备一次档。那次若等 ABB 长尾 12 周或盲目迁 800xA，停机改画面损失约 35 万，一件备件不到 6000。
