产品详情

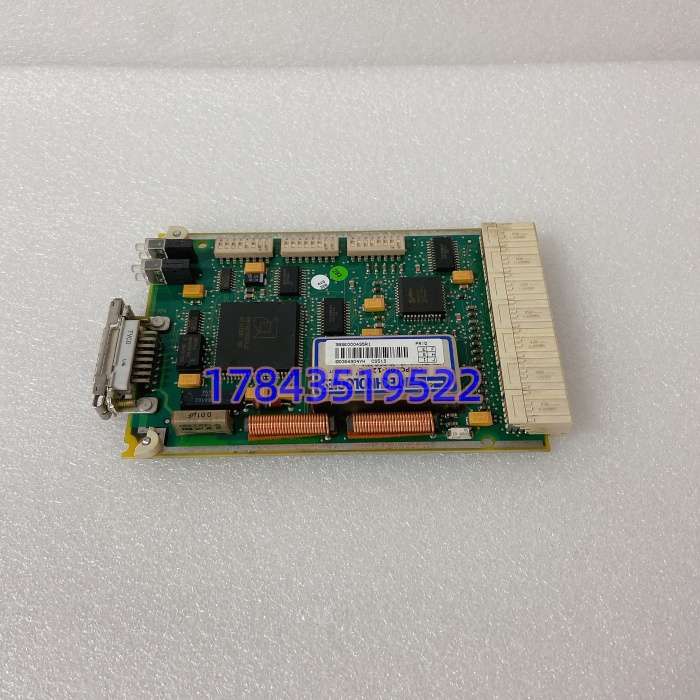

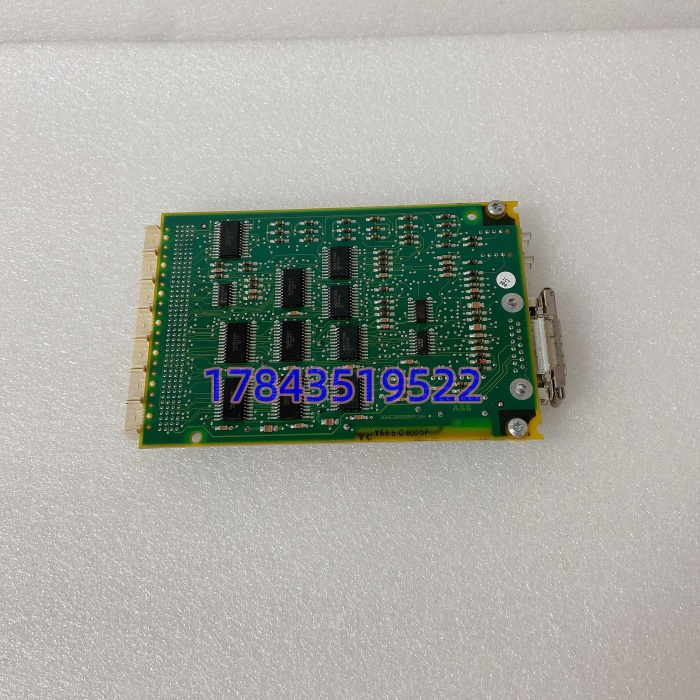

· 型号：CS513（完整订货号3BSE000435R1）
· 品牌：ABB（ABB Switzerland Ltd.，Advant OCS/Master legacy线，现属Continued Support via授权渠道）
· 系列：Advant OCS / Advant Controller AC400/AC500系列（AC410、AC450、AC460、SG400），S100 I/O兼容；非AC 800M PM系列（PM866等物理不互通）
规格参数
- 产品类型：Advant OCS MasterBus 300E以太网通信接口模块（LAN Module，CS513，订货号3BSE000435R1）
- 制造商：ABB Switzerland Ltd.（原厂瑞典/波兰/芬兰产，现legacy支持通过授权MRO）
- 适用系统：Advant OCS、Advant Controller AC410/AC450/AC460/SG400、S100 I/O子系统、MasterView/Symphony MOD 300（部分），可桥接到System 800xA
- 通信协议：MasterBus 300（MB300，ABB专用令牌总线1.5 Mbps，典型），MasterBus 300E（扩展以太网桥），IEEE 802.3 LAN（10/100 Mbps自适应半双全双工）
- 物理接口：1×RJ45 10/100Base-T以太网端口（后期版，早期有BNC同轴+AUI+9针D-sub RS-485/Profibus FMS选件），拨码BIN1=MB300标准/BIN3=MB300E扩展
- 供电与功耗：由DCS机架背板供24 VDC（±10%）+5 VDC，典型5 V/0.25 A + 24 V/0.25 A，总功耗≤8 W（典型5 W），无独立电源接口
- 处理器与内存：32位RISC约100 MHz（根据官方Datasheet典型），板载RAM+Flash存固ware/配置，支持冗余心跳线（主备CS513对）
- 诊断与LED：前面板Power绿/Link黄/Activity闪/Active绿（主站）/Fault红，热插拔状态下可看通信状态和冗余主备角色
- 安装与机械：标准Advant机架通信槽位（非通用DIN除非S100导轨版），尺寸约234×108×18 mm（深×宽×高），重≈0.2 kg裸板，IP20机柜内
- 环境额定：工作-20°C至+60°C（工业宽温，部分标-40至+70°C），存储-40至+85°C，湿度5–95%非冷凝，EMC per IEC 61000-6-2/6-4
- 网络拓扑限制：MasterBus 300令牌总线最大32节点/段，无中继≈500 m（1.5 Mbps），以太网10/100M半双工扁平网，需75 Ω终端电阻（BNC同轴版）或标准以太网终端
- 认证与标准：CE/UL/cULus，IEEE 802.3兼容，电气隔离通道对系统2500 V AC 1 min（通信口隔离），ATEX Zone 2可选
- 严格来说，它只在Advant OCS v3.x–v5.x或AC410/AC450固件支持，不向下兼容AC 800M PM866/PM891（背板/插槽/固ware全异），换前核机架是AC400系列不是800M并以原厂手册为准；早期CS513有BNC同轴+AUI无RJ45，后期3BSE000435R1是RJ45版，混用需核对标签“ETH”字样。
产品介绍
从历史生命周期验证切入：这玩意是Advant老DCS柜里那个对外网关——现场实测发现，电力/石化老厂AC450柜跑反应炉PID二十年，CS513一挂就把控制器和OS站/HMI/SCADA桥打断，工艺还能本地硬操但上位看不见趋势、SOE上不来、SIS硬旁路等不到远程复位，等于把“眼睛”蒙住跑。在某个项目里碰过，某热电厂#3机Advant AC450的CS513（date code 2007，3BSE000435R1 Rev D）RJ45口雷击打穿隔离变压器，Fault红亮Link灭，OS站全灰但控制器照跑PID，电气限负荷等换通信模块——空运从太原MRO调来拆机件（Rev E，固件微差），插上电IP配置要重下（ABB Composer/PG2000），折腾一天才恢复SCADA眼。作为库存经理，ABC分类放A级“保险件”：Advant平台ABB推System 800xA并停产线多年（Last-time-buy关了，属Continued Support legacy），原厂新件绝迹，MRO全拆机/翻新/NOS（全新老库存），而老厂升级整套DCS六位数起，通信模块挂掉不直接停PID但“盲操”风险大——ESD硬旁路时OS站看不到复位按钮够不着。
供应链价值在TCO里的可视化损失：二手800–3000元，但通信断掉拖停SIS复位/SOE上传/批次记录，一次盲操致ESD误动或工艺超调轻则几万重则安全事故。总拥有成本算下，按Advant柜数备1件冷备（同订货号3BSE000435R1，注意早期BNC版vs后期RJ45版别混——后期带ETH标才能插普通交换机），加战略囤货：老电/石化/造纸还在跑AC410/AC450的，一次性锁2件（1件柜旁冷备每年上电测RJ45 Link+MasterBus 300令牌环模拟，1件封中心库终极），比紧急调货时空运加拆机隐性故障（RAM配置漂IP/MAC或雷击打穿隔离2500 VAC）划算。自我纠正：渠道标“可替CI854（AC800M通信板）”，纯属胡扯——CI854是PM866机架的CEX总线通信卡，插Advant机架通信槽物理不互通，别被MRO混标进AC800M备件单。
应用场景与库存策略
停机损失视角：是Advant DCS对外网关不是主CPU，挂掉控制器PID照跑但OS站/HMI/SCADA全灰——SOE不上传、ESD复位按钮点不到、批次记录断流，老厂连续工艺只能“盲操”限负荷等通信恢复；而原厂EOL/Last-time-buy关了，新件绝迹，拆机件交期国内1–5天跨境10–20天，且二手固件/配置漂IP（早期需软盘/PG2000重下），电力/石化大修窗口等不起一天SCADA盲眼。
典型场景与备货建议：
- 火电厂/燃机电厂Advant 柜：主机架通信槽插双做冗余对（主Active绿备Standby），连OS站跑SOE+ESD复位+HMI趋势，非它不可因为MasterBus 300令牌总线+ABB Composer配置绑定Advant固件，升级800xA要换整套控制器+通信架构费用六位数起；建议每Advant柜按柜数备1件冷备（同3BSE000435R1 ETH版，不是早期BNC-only版），贴柜旁静电袋封好，每年大修做上电测 Link+冗余切换（模拟主FAULT备接管Active），换前backup PG2000项目（含IP/MAC/MB300节点表）到U盘。
- 炼化/造纸老装置AC410连续过程：高湿腐蚀加速隔离变压器漏电击穿致Link闪断；建议厂里按ABC分类A级设安全库存=1，ROP触发条件是任张报Fault或OS站全灰持续>5 min，立刻热插拔换冷备并送原板做隔离变压器/光耦更换周转池（第三方修约300元vs拆机1500）。
- 水泥/冶金回转窑Advant OCS：高温粉尘致背板金手指氧化通信CRC错；建议每大修周期（3–4年）做战略囤货1件冷备+备1根Advant专用MasterBus 300缆（75 Ω终端电阻也是停产件），换时顺带查终端电阻开关（BNC版需75 Ω ON末端，版普通交换机但要设半双工/全双工匹配），供应商代管不现实（legacy渠道散），自己封装备用放恒湿干燥柜（15–25°C湿度＜50%）。
- 食药/精细化工批次记录柜：断SCADA=批次电子记录丢，GMP审计挂；建议按装置独立配Buffer stock=1件同订货号冷备，换前核是 ETH版（标签有ETH/图标）不是BNC同轴老版（CS512混用易插错），别冷启动空配上机——现场实测发现空配上电默认IP=0.0.0.0需PG2000重下配置，OS站连不上耗一班人找软盘。
真实案例：2025年冬，某太原周边热电厂#2机Advant 柜主（3BSE000435R1 Rev D， ETH版，date 2008）办公室网引雷打穿隔离变压器，Fault红Link灭OS站全灰，控制器PID照跑但ESD复位按钮点不到、SOE不上传，电气限半载等换件。原厂EOL，采购在本地MRO调来“ 3BSE000435R1”但到货是早期BNC同轴版（无 ETH标），插Advant槽供电亮Power但口空焊盘——插错物理版本OS仍灰。连夜从西安拆机库调同Rev D ETH版（三年前库存经理按“Advant通信保险”多囤的一件封袋，1800块锁柜），次日计划停机热插拔：拔旧（确认备机Standby绿OS还能硬操），拔24 V背板锁扣拔通信缆（听咔哒防静电），插新推锁扣插，上电Active绿但IP漂需PG2000重下配置（backup U盘有IP/MAC），20分钟恢复SCADA眼。事后算：冷备省下至少一班盲操限负荷（估算损失≈60万电量+调度考核），反思只有一句——Advant通信备件永远核版本（ ETH版3BSE000435R1 vs BNC早期CS512），Last-time-buy关了后BNC/混用是物理坑，换前backup PG2000项目U盘并核模块标签有ETH/图标，热插拔时确认冗余备机Standby接管再拔主。
