ABB CMA132 | 发电机继电器终端板

描述

产品详情

· 型号：CMA132（3DDE300412）
· 品牌：ABB
· 系列：Advant DCS/800xA

规格参数

产品介绍

CMA132这个型号在市场上被“玩坏了”——有人说它是继电器板，有人说是通讯模块，有人说是驱动器扩展卡。同一个订货号横跨Advant DCS、S800 I/O、ACS880三个完全不同的系统，这在备件市场并不罕见，但对采购来说是个大坑。

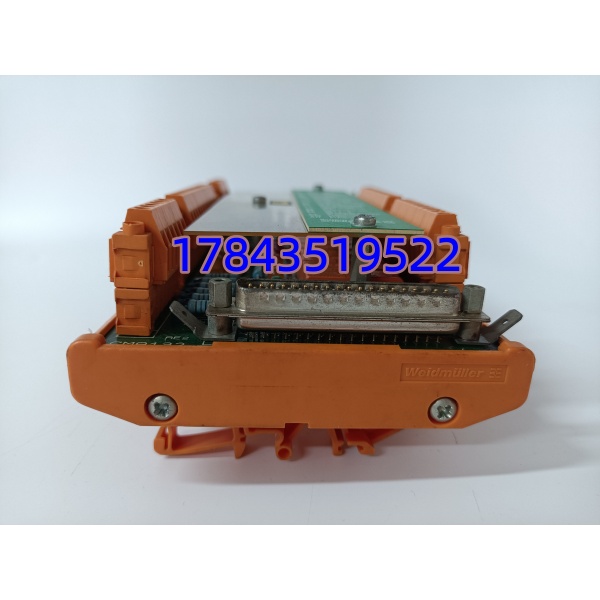

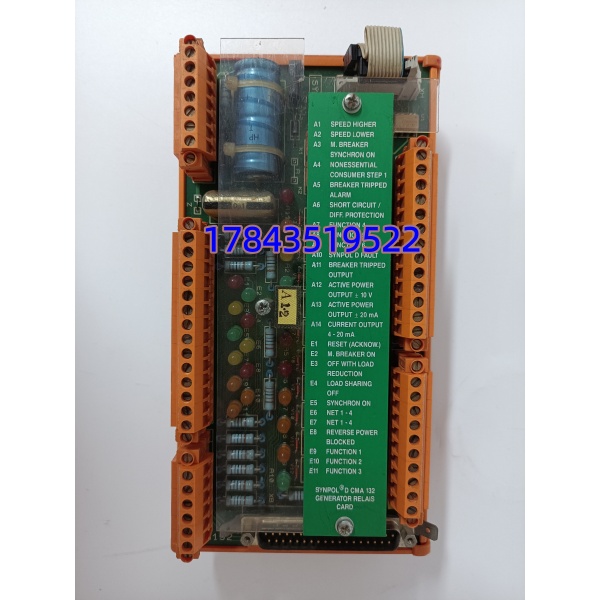

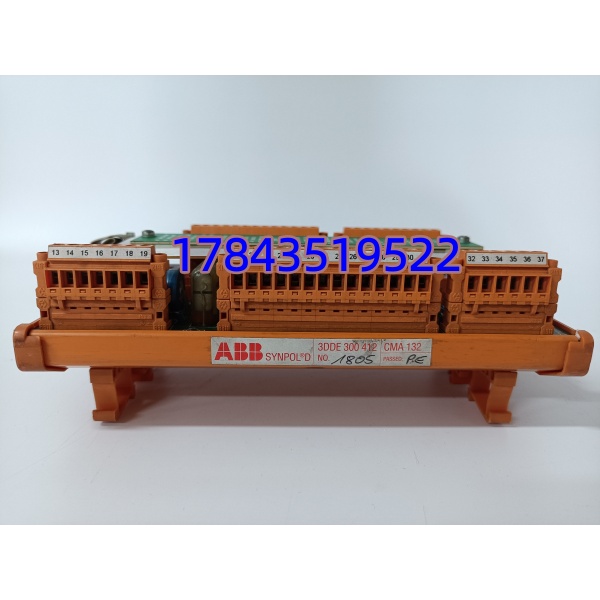

按最主流、出处最扎实的定位，CMA132 3DDE300412是Advant DCS/800xA系统里的一块继电器终端板，专门处理发电机保护信号。它的一端接发电机保护继电器（电压、电流、频率、温度信号），另一端接DCS控制器。发电机各关键参数经过这块板子做信号调理、隔离、模数转换，然后以16位分辨率送到上位系统。通信走Modbus RTU，支持串行或RS-485接口，适合老系统的点对点数据上传。它嵌在Advant DCS的I/O架构里，和AI810、DI810这类S800模块在同一个系统框架下工作，只是功能更专——专注于“发电机”。

从供应链角度看，它已经走过了生命周期的高峰期。Advant平台逐步向新一代800xA迁移，CMA132系列在ABB的主动生产列表里已经很难找到了。目前市场上流通的多是二手拆机件和少量全新库存。如果现场还在用Advant DCS跑发电机保护回路，这块板子属于“坏了不好找替代”的那一类。

应用场景与库存策略

痛点切入：发电机保护信号断了，DCS上看到的电压、电流、温度全是错的或者干脆没有——但发电机还在转。操作员成了“瞎子”，只能按规程手动停机排查。问题是，排查到最后发现不是继电器的问题、不是变送器的问题，而是终端板上的一个通道老化失效了。

典型场景与备货建议：

1. 发电厂汽轮发电机组：采集发电机定子温度、轴承振动、励磁电流等关键信号。一块板子16个通道，覆盖一台机组的核心监测点。建议至少备1件同型号库存件，确认输入类型配置与在用件一致。
2. 工业自备电厂：化工、钢铁企业的自备发电机组，DCS系统采用Advant平台。承担保护和信号采集双重任务。建议备1件冷备件，每半年做一次通道精度抽测。
3. 水电站机组保护系统：水轮发电机组的保护继电器信号通过接入中控室。运行环境湿度大，端子板容易氧化。建议备1件库存，条件允许的话做防腐处理再上架。

真实案例：

（背景）某火电厂2号机组，DCS系统采用ABB Advant DCS，发电机保护信号通过终端板采集。（停机危机）一天下午，操作站上发电机定子绕组温度测点突然全部“爆表”——显示999°C。运行值长按规程立即降负荷至50%，并通知检修排查。检修人员检查了所有热电偶、补偿导线，数据依然异常。拆下，用信号发生器逐通道测试，发现其中8个通道的ADC转换值整体偏移了约30%。（紧急调货解决）厂里没有备件，从邻近电厂借调一块同型号，换上后重新标定通道，温度显示恢复正常。机组在降负荷状态下跑了近12小时。（库存策略反思）该厂随后将列为A类备件，理由是“一块板子扛16个通道，一个坏了等于全机组关键测点都废了”。
