描述
产品详情

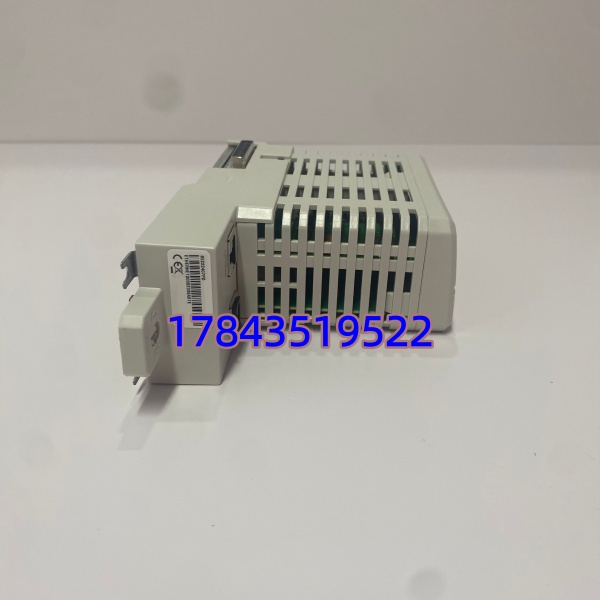

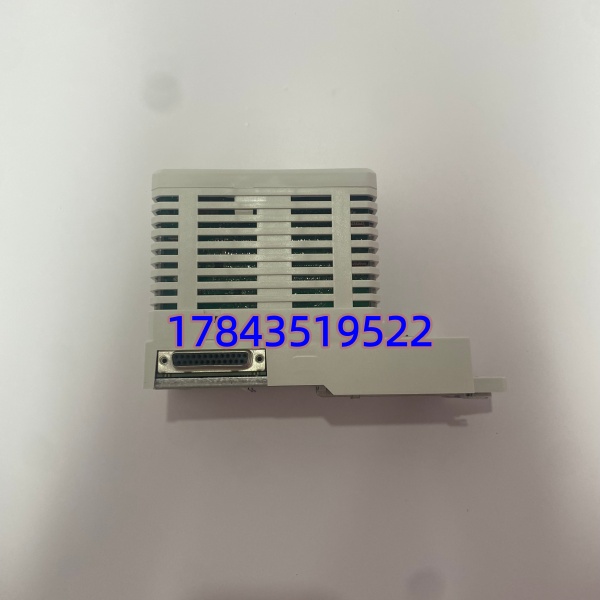

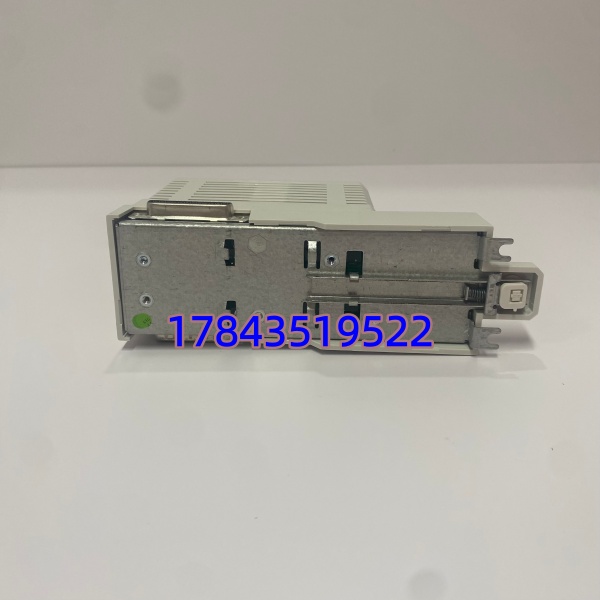

· 型号：CI871AK01
· 品牌：ABB
· 系列：AC 800M / S800 I/O Communication Interface（CEX-Bus）
技术参数
- 完整型号：CI871AK01，订货号 3BSE092693R1（Board ID：CI871A）
- 产品类别：AC 800M CEX-Bus PROFIBUS DP-V1 Master 通信接口模块
- 适用CPU：PM861 / PM864 / PM865 / PM866 / PM891 等带CEX扩展总线机型（严格来说要求AC 800M固件≥5.1 SP2及Control Builder M V5.1+，老系统先确认版本）
- 安装位置：AC 800M CPU 右侧 CEX-Bus 槽位（可配合 TU84x 端子单元，本体插 CEX 接口）
- 通信协议：PROFIBUS DP-V0 / DP-V1（EN 50170/ IEC 61158），主站模式（Master），部分固件支持从站仿真需查证
- 接口：2×独立 9-pin D-Sub（Female）RS-485隔离端口，支持双网段或1+1冗余
- 波特率：9.6 kbps ~ 12 Mbps，自动协商；12Mbps时无中继最大段长100m（依电缆品质）
- 从站容量：标准 PROFIBUS 规范 ≤126 个从站/段（实际受报文长度与循环时间限制）
- 电气隔离：现场总线侧 ↔ 内部逻辑侧 500 V AC 光电隔离
- PROFIBUS地址：通过模块侧面 DIP 开关设定（0~126），亦可用软件写EEPROM
- 供电方式：由 AC 800M CEX-Bus 背板供 +5VDC（典型功耗≈160mA@5V + 总线负载），无需外供
- 冗余支持：支持双CI871AK01模块级冗余（1:1热备），切换<100ms；支持在线热插拔更换
- 诊断：PWR/RUN/ERR/COM LED；内置总线故障定位（断线/短路/从站丢失上报800xA）
- 配置软件：ABB Control Builder M / Automation Builder，导入从站 GSD 文件组态
- 工作环境：0℃ ~ +55℃（运行），-40℃ ~ +70℃（存储），5%~95% RH 无凝露
- 认证：CE、cULus、RoHS、ATEX Zone 2（需配对应底座/TU单元）
- 尺寸/重量：约 59×186×127.5 mm / ≈0.7 kg（含接头）
产品介绍
化工厂DCS扩容时最头疼的就是老装置一堆西门子ET200M远程I/O和ABB变频器只留了Profibus口——CI871AK01就是专门解决这个的，直接插PM866右侧CEX槽配GSD文件就能把AC 800M变成DP主站，不用外挂任何网关。双通道设计要么分两个独立网段减负载，要么做1+1模块冗余，炼油装置里主卡故障备卡无缝接管，省一次工艺停车。
采购上踩过的坑提醒两点：第一，它只用于AC 800M的CEX槽，不能插S800 I/O扩展机架或AC500/AC800F，买前确认CPU型号带CEX接口（Compact PM5xx无CEX不行）；第二，早期工程如用无后缀CI871（非AK01）也可原位替换，但AK版要求Control Builder M V5.1+且GSD导入方式略有差异——升级建议让工程师先在本机打开原工程验证硬件库含CI871AK01再下单，避免现场报”Unknown HW Module”。现场标配需配TK871V001 Profibus电缆或等效屏蔽双绞+D-sub接头，终端电阻别忘在两末端使能。
替换与升级建议
✅ 直接替换
- CI871（无AK后缀，3BSE008544R1等早期版）→ CI871AK01：物理CEX接口兼容，可原位替换。AK版固件增强、支持DP-V1 acyclic服务（读设备参数/报警），原DP-V0工程通常无需改逻辑只重加硬件描述重新下载。建议备份工程后操作，约15~30min工作量。
- 同型号不同生产批次（3BSE092693R1 后缀微调）：完全互换无差异。
⚠️ 软件兼容（需关注固件/工程版本）
- ：物理可插但CPU可能不识别Board ID，需先升CPU固件及Control Builder M版本，改动量约0.5~1人天（含备份验证+回归测试），无额外硬件成本。
- 改用 CI854AK01（EtherNet/IP）或 CI867（Modbus TCP）：属网络架构变更，物理同槽位但需删DP配置重组态以太网映射——非直接替换，仅在整体网络改造时考虑。
❌ 硬件不兼容
- S800 I/O 数字/模拟模块（如 DI810 / AI810）、AC500 CIM/CM模块、AC800F / Freelance 800F通信卡：CEX-Bus定义不同，不可互插，买错退换。
- Profibus DP 接头/中继器：本页为通信模块非连接附件，需另购TK871V001或第三方9-pin D-sub Profibus插头+终端电阻。
若无全新库存，二手拆机件市场常见但必须要求上电联机测试截图（建DP网络读从站）+ABB镭射标清晰照片；涉网/核电项目建议全新原厂带COC并以原厂手册为准。
常见问题解答 (FAQ)
能插，前提是您CPU固件≥5.1 SP2且Control Builder M工程硬件库含。插上后在工程树添加CI871→导入ET200M的GSD文件→设DP地址（DIP开关或软件）→分配I/O偏移地址→编译下载，不需改柜内接线。若原系统很老建议先升版再订。
Q2：这卡支持热插拔吗？运行中主卡坏了备卡自动切吗？
支持在线热插拔更换故障模块（控制器保持RUN），也支持双做模块级1:1冗余——主卡失效备卡毫秒级接管DP通信。注意：冗余需提前在工程里组态第二块CI871并设置冗余参数，不是简单插两块就生效。
AK01是CI871的延续型号，主要差别是DP-V1 acyclic服务支持更完整（读从站报警/参数）、LED诊断细化、与新版800xA兼容性更好。物理引脚兼容通常可原位替换，但要求Control Builder M V5.1+——老工程若一直用早期CBM建议先确认能打开含AK01硬件库再换，避免现场报硬件不匹配。
Q4：模块自带Profibus电缆和接头吗？终端电阻要另外买？
不带。需另购ABB TK871V001 Profibus连接电缆套装（或第三方屏蔽双绞+D-sub 9针公头），现场总线两末端必须启用120Ω终端电阻（大多DP接头自带拨码开启）。忘记开终端电阻是DP通信时通时断的头号原因。
