描述
产品详情

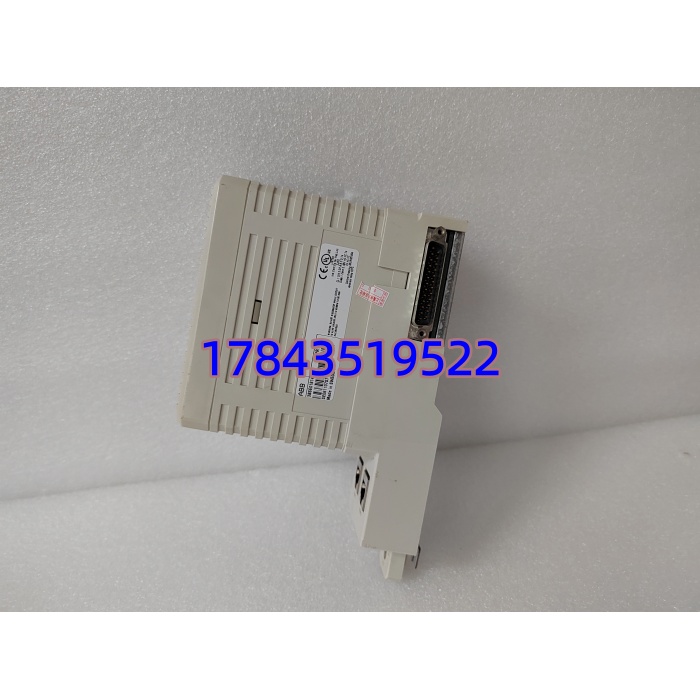

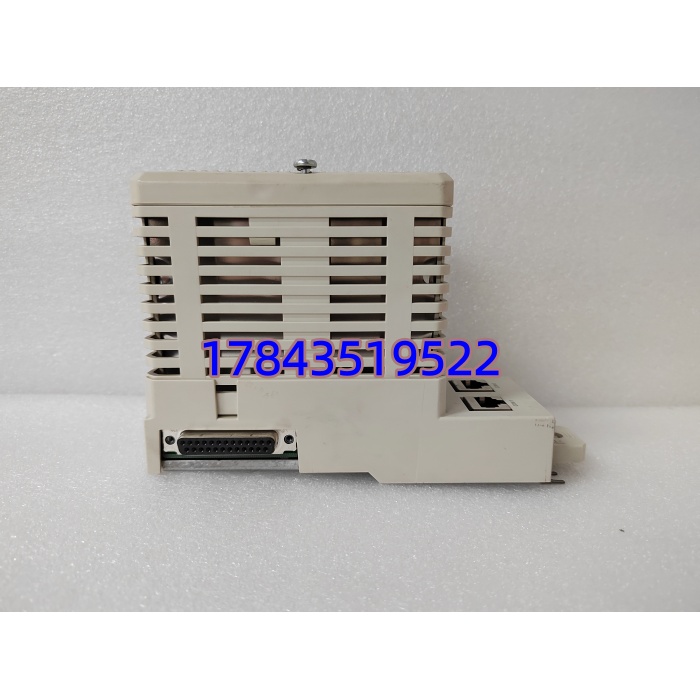

· 型号：CI857K01（3BSE018144R1）
· 品牌：ABB
· 系列：AC 800M CEX 通讯模块 — INSUM Interface
规格参数
- 产品型号：CI857K01，订货号 3BSE018144R1
- 用途：AC 800M 控制器与 ABB INSUM 低压开关柜/电机控制中心（MCU 测控单元）间以太网通讯网关
- 通讯协议：ABB INSUM（基于 TCP/IP），通过 INSUM Communication Library 功能块访问
- 网络接口：2×RJ45 8-pin 母座，10/100 Mbps 自适应（部分资料标 10Mbps INSUM 专用，物理层 10/100 自适应），支持交叉/直连线自动翻转
- CEX-Bus 接口：插入 TP85x 系列 CPU 底板 CEX 槽位，最大 6 块 CI857 每控制器
- 供电方式：由 AC 800M 处理器单元通过 CEX-Bus 供给 +5VDC，典型消耗 150mA（≈0.75W），无需外接 24V 电源
- INSUM 容量：单 CI857 最多 128 个 INSUM 设备（MCU），单 AC 800M（PM864/PM866）最多 256 个 INSUM 设备，最多 2 个 INSUM TCP/IP Gateway
- 热插拔：支持（系统运行中可插拔，建议先确认通讯任务状态）

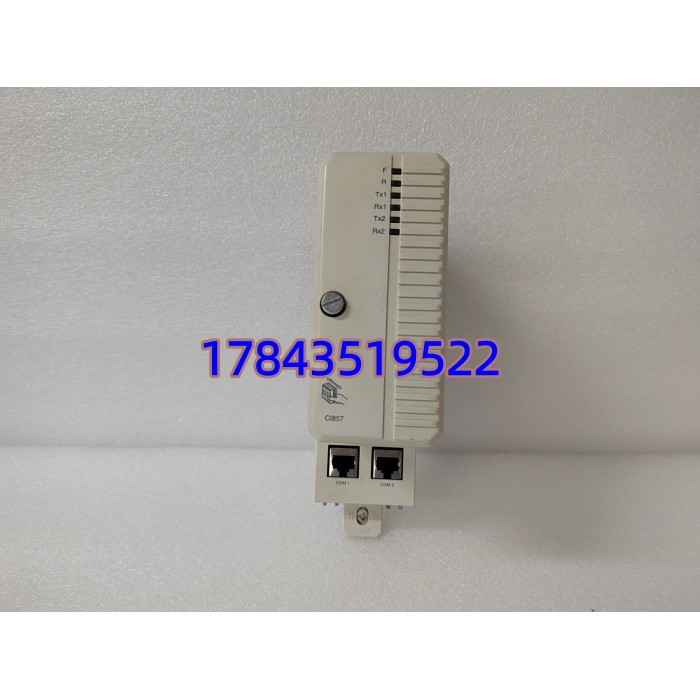

- 指示灯：PWR（绿-模块供电）、RUN（绿-在线/配置OK）、ERR（红-故障）、COM（黄-以太网活动，依版本）
- 安装底座：TP853（标准 CEX 底座），与 CI854/CI855/CI858 共用底座类型
- 物理尺寸：约 59(W)×185(H)×127.5(D) mm（含底座），重约 0.7kg
- 工作环境：0～+55℃ 工作（存储 -40～+70℃），湿度 5%～95% 无凝露，G3 防腐（ISA 71.04）
- 认证：CE / RoHS / WEEE，防护等级 IP20（柜内安装）
- 工程组态：ABB Control Builder M / 800xA Hardware Editor，需加载 INSUM 功能块库
产品介绍
CI857K01 是 ABB AC 800M 系统专用的 INSUM 以太网通讯接口卡，解决的是电厂、石化装置中低压智能开关柜（Emax/Is-limit 等配 MCU）无法直接接入 DCS 的问题。它插在 CPU 底板的 CEX-Bus 上，双网口接 INSUM 交换机或直连 MCU 网段，把断路器位置、脱扣告警、电机电流/电压、电度等数据映射到控制程序，还能打时间戳——这对事故追溯很关键。
有一点要提醒：CI857K01 只跑 INSUM 协议，不是通用以太网模块，不能当普通 Modbus TCP 或 PN 口用。如果你的系统是要接第三方 Profibus 变频器或 Modbus TCP 仪表，那是 CI854A-Profibus 或 CI871-Modbus TCP 的活，别买错。另外原厂已 EOL，新项目建议确认是否有 INSUM-over-Ethernet 替代方案，老线延寿只能找库存或拆机良品。
应用场景与行业案例
我在现场见过 INSUM 网关掉线导致全段低压柜”失去监视”，操作员看不到进线开关位置和脱扣信号——虽然不影响开关本身分合，但 DCS 上全变”????”，保护定值无法在线读取，事故分析直接抓瞎。CI857K01 坏了就是这个后果，所以电厂低压段一般要求留一块备件。
典型场景：
- 火力/燃机电厂 6kV/400V 厂用低压开关柜（INSUM MCU）：AC 800M 通过 CI857K01 采集进线/分段/马达支路断路器状态、电度、事故录波触发，非它不可因为 MCU 只走 INSUM 协议。
- 石化/炼油装置区 MCC（电机控制中心）智能化改造：老 MCC 加装 MCU+INSUM 网关， 把数十台电机启停反馈及热继告警统一送入 800xA，省大量硬接线 DI/DO。
- 矿山/冶金 大型风机 MCC 监控：利用 INSUM 时间戳功能记录电机过流脱扣精确时刻，辅助判断电网晃电还是设备故障。
- 水务/污水处理 配电室综合监控：多 CI857 分区连接不同 INSUM 子网，集中上送 SCADA。
真实案例：南方某 2×350MW 热电#1 机 400V PC 段，某夜班 DCS 报”INSUM Comm Loss — CI857 Slot 3″。重启控制器通讯未恢复，开柜看 PWR 亮但 RUN 灭、ERR 闪——CEX 槽位供电正常，基本判模块 CPLD 锁死或网口 PHY 挂了。库房有之前囤的拆机良品（同 3BSE018144R1 Rev.B），断电拔旧插新，上电 RUN 常亮，800xA 自动重连 INSUM 设备，5 分钟内全部数据点恢复。电气专工说”幸亏留了块，要是等新订货原厂都停了”。
