产品详情

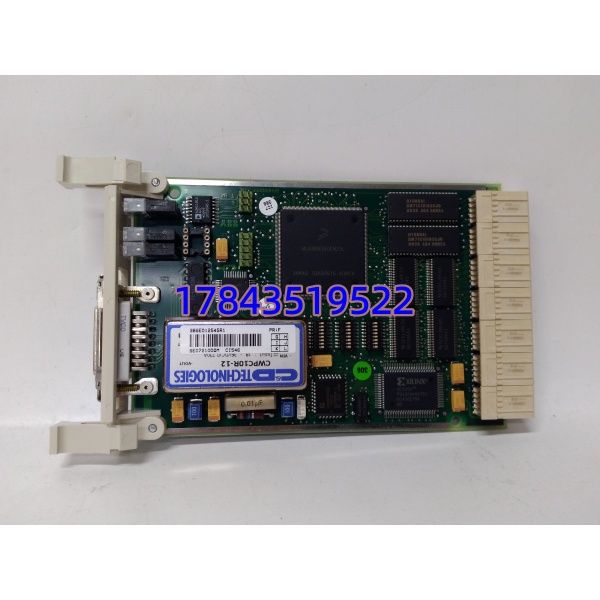

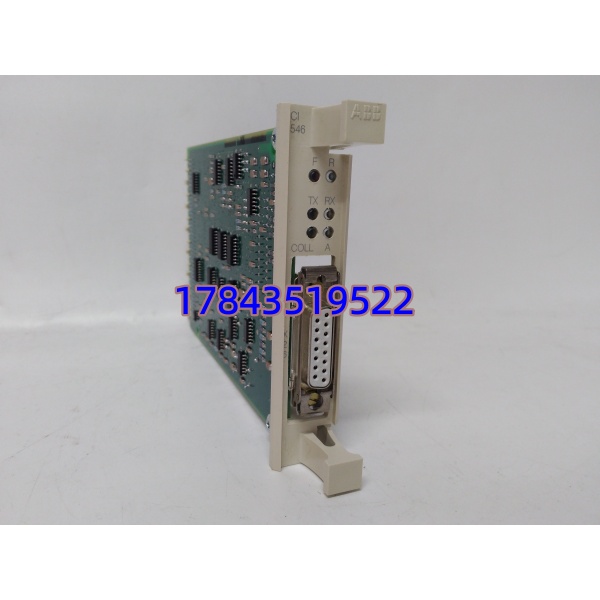

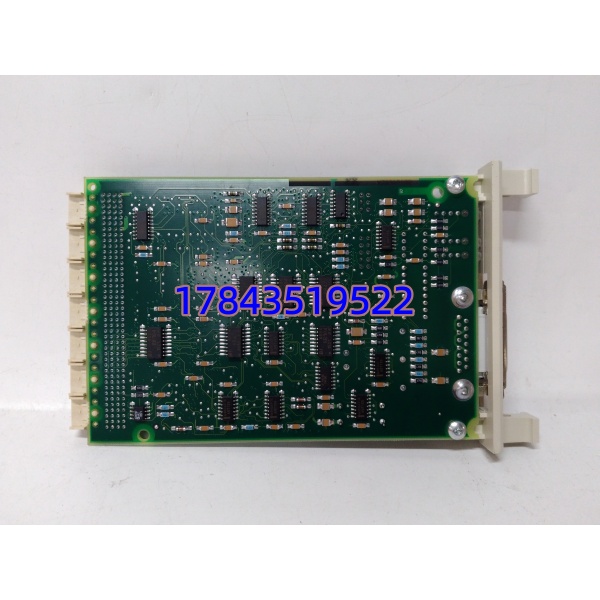

· 型号：CI546（PROFIBUS DP Interface Module for AC 800M / Advant，物料 3BSE012545R1）
· 品牌：ABB (Process Automation — Control & I/O)
· 系列：AC 800M / Advant OCS — Fieldbus Communication Interface (PROFIBUS DP Master)
规格参数
| 参数项 | 说明 |
|---|---|
| 模块名称 | CI546 PROFIBUS DP Communication Interface Module |
| 订货号 | 3BSE012545R1（通常需配基底 TP846 — 3BSE013235R1，CI546 插 TP846 形成完整通信单元） |
| 适用系统 | AC 800M (PM851–PM866 等) + Baseplate TP846；Advant OCS AC 450 (with appropriate bus interface) |
| 协议 | PROFIBUS DP-V0 (cyclic data exchange) & DP-V1 (acyclic services / alarm)，支持 DPV1 Slave 模式可组态 |
| 波特率 | 9.6 kbps ～ 12 Mbps（自动协商或固定，依 GSD 及总线设计） |
| 接口 | 1 × D-Sub 9-pin female (RS-485 PROFIBUS A/B 线 + Shield)，总线终端需 220 Ω ±5% 电阻（通常外置终端器或 DP 接头自带） |
| 光电隔离 | 总线侧与背板 ≥ 1 kV DC 功能隔离 |
| 最大从站数 | 典型 32–126 个 DP Slave（依组态及轮询周期，AC 800M 软件限 126 slave per master） |
| 背板供电 | +5 V DC via TP846 基底，典型功耗 ≤ 2.5 W |
| 状态指示 | PWR (背板供电 OK)、RUN (通信激活)、ERR (故障)、BUS A/B Activity LED |
| 组态工具 | Control Builder M (AC 800M) / Advant Engineering — 导入 GSD file，定义 Slave I/O offset |
| 冗余支持 | 可配双 CI546（两独立 DP Segment 或 1oo2 冗余主站——需 CPU 支持 Dual Channel 组态） |
| 工作温度 | 0 ～ +55/60 ℃（存储 -40 ～ +85 ℃） |
| 认证 | CE、UL、cULus、FM Class I Div 2 (依版)、EN 50170/61784 |
| 生命周期 | AC 800M 仍为主推但 CI546 部分区域转 CI854A (Enhanced PROFIBUS DP-V1 Master with extended diagnostics) —— CI546 仍供但新设计推荐 CI854A；旧系统兼容 |
产品介绍
（采用 现场典型故障模式 + 维护者视角 切入）
是 AC 800M 伸向现场 PROFIBUS DP 网络的”手”——它不跑控制逻辑只管主从轮询与诊断。坦白说这模块硬件故障率很低，我遇过最坏情况是基底 D-Sub 针氧化或浪涌打坏 RS-485 收发器（靠近变频器柜未加 PROFIBUS 中继/隔离器）。某化肥厂老装置运行十一年后出现随机 “Slave 12 Missing” —— BUS ACT 闪但部分 Slave 偶发掉，追因是 DP 总线过长未分段加 Repeater 致反射，不是 坏。换模块前先确认：终端电阻两端量 220Ω±5%、A/B 线无短路、波特率与所有 Slave 一致。
库存角：PROFIBUS DP 主站模块故障虽少但一旦坏整段从站全失联——建议按 ，多相同 AC 800M 版本可池备。注意新设计推荐 CI854A（更强诊断、相同基底 兼容），保产保留 则按现物采购同版。
应用场景与库存策略
DP 从站全段 Missing 先查：① BUS ACT LED 是否闪烁（有轮询=闪）；②量 D-Sub pin 3(A)-pin 8(B) 两端总线终端电阻应 ≈ 220Ω（未装终端或断线=∞，短接=0）；③确认 A/B 线未反接（交换 A/B 通常仍通但抗噪差）；④查波特率与 Slave 一致（ 可 auto-detect 但 Slave 可能锁死低波特）；⑤交叉测——把怀疑坏 + 插已知好架看 Slave 出现。
典型场景与备货建议：
- ：每 DP Segment 1 个 →建议按 ，多 Segment 同型可池备；双冗余 Segment 各备或共享 1 套。
- ：关键装置单 Segment→备 1 套 / 每控制室；非关键可协调邻线借但建议仍备。
- 老 Advant OCS 升级保留 PROFIBUS 接口：确认现装 （非 CI532 系列 Siemens 兼容）——新购同 3BSE012545R1 + ；若计划升 AC 800M 新卡可选 CI854A（同基底兼容）。
- 集团多基地：统一 AC 800M FW 版本 & 基底()后按总数 10–15% 备 +基底集中调度降呆滞。
真实案例：华东某 PTA 装置 AC 800M PM864 系统，+ 带 28 个 DP Slave（S800 I/O + 15 台 ACS800 变频）。运行第九年某次停电重启后全部 Slave Missing —— BUS ACT LED 不闪。量 D-Sub pin3-8 = ∞（终端电阻未装！——柜顶施工误拆终端器），装回 220Ω 终端电阻 BUS ACT 恢复 Slave 出现。同期抽检 + 拆机测过件留库——保运说：” 少见坏，但基底 D-Sub 针氧化或终端电阻忘装是经典坑——库里留套备件防万一。”
