描述
产品详情

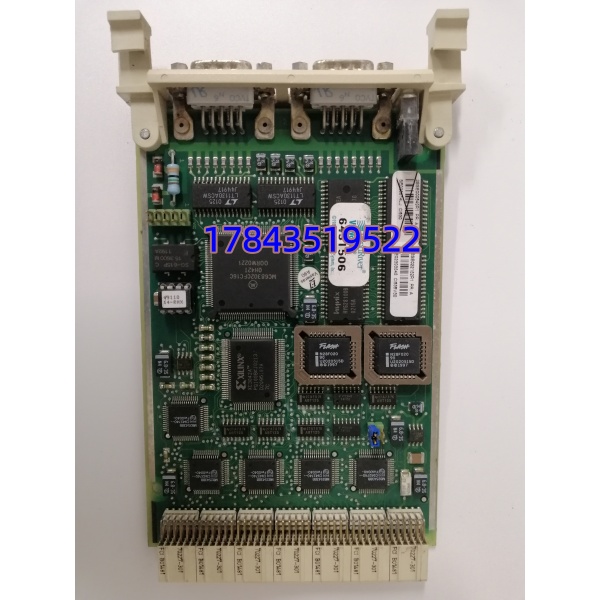

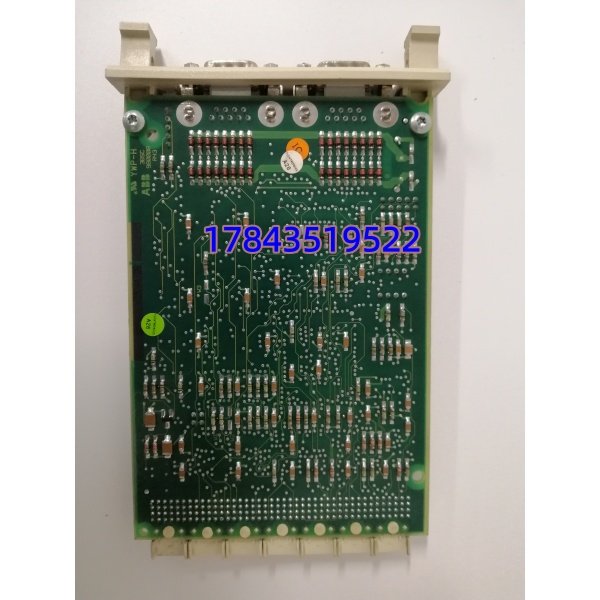

· 型号：CI535V30
· 品牌：ABB
· 系列：AC 800M CEX-Bus 通信模块
技术参数
- 产品身份: AC800M 控制器 CEX-Bus 扩展槽专用通信卡（插 PM851/PM866/PM891 的 CEX 段，不插 S800 I/O 站右侧底座）
- 订货号: 3BSE022162R1（白标签印 CI535V30 + 3BSE022162R1 + Made in Sweden）
- 协议: PROFIBUS DP-V0 / DP-V1（Class 1/2），符合 IEC 61158 / EN 50170，支持 GSD 导入
- 角色: 可组态为主站（连变频器/远程 I/O/智能阀）或从站（被 S7-400 等主站轮询）
- 物理接口: 1× 9 针 D-Sub 母座（DB9），内置 220 Ω 终端电阻跳线（或软件使能，依底座）
- 速率: 9.6 kbps / 19.2 kbps / 187.5 kbps / 1.5 Mbps / 3 Mbps / 6 Mbps / 12 Mbps 共 9 档，Control Builder M 里设
- 节点: 逻辑地址 1–126，单段物理 32 节点（中继扩展），典型工程挂 16–40 台变频器
- 隔离: 总线侧对 CEX 背板 500 Vrms（部分资料标 2500 V AC 是把电源隔离误植进来，以 IEC 61010 500 V 为准）
- 供电: 由 AC800M 机架 24 VDC 背板经 CEX 取电，典型 190 mA，最大 ≤2 W，不外接电源
- 指示: PWR / RUN / COM 三 LED + 模块状态 LED，看灯序比连 CBM 快
- 冗余: 支持双 CI535V30 配冗余 PM8xx 做通信路径 1:1 热备（需 CBM 里勾 Redundant CEX）
- 机械: 约 120×75×45 mm，0.15–0.45 kg（渠道页 450 g 含包装）
- 环境: 工作 0~+60 °C，存储 -40~+85 °C，5%–95% RH 非凝露，IP20 柜内
- 软件: Control Builder M 里挂 GSD 生成数据结构，800xA 资产自动映射；本身无 Web 管理页
- 认证: CE / UL / cUL / DNV-BV-LR-ABS 船级 / RoHS
- 状态: AC800M 平台 ABB 仍接修，CI535V30 未单列 EOL，但新项目多推 CI854BK01
产品介绍
老纸机传动段 30 台 ACS800 变频器走 Profibus DP，主控 PM866 上如果只靠以太网跑 OPC，变频器诊断字（如电机温度、转矩限幅）进不到 800xA 资产树——这种时候 CI535V30 就是那块把 DP 网络”翻译”进 AC800M 变量表的卡。它不像前几轮 FI840F 跑 FF H1，也不像 UR6CH 是继保继电器输出，更不像渠道页瞎写的”PoE 交换机”：CI535V30 在 CEX-Bus 上就是一颗 DP-V1 协处理器，9 针 DB9 出线到西门子 ET200 或 ABB 变频器 CU-300 的 DP 口，12 Mbps 下 40 台变频器轮询周期压在 10 ms 内，DP-V1 的扩展诊断（阀门行程时间、IGBT 温度）直接映射成 800xA 的 Alarm 对象，省掉外接网关和 OPC 中转。某浆厂改造把老 CI854A 换 ，原因是 CI854A 固件停在 DP-V0 读不到变频器参数域， 的 DP-V1 Class 2 把 ACS880 的 Parameter Channel 全吃进来了。
采购侧讲，这卡 SEO 污染前五名：① 写成”2×RJ45 PoE 交换机”（那是 AC800M 别的以太网卡或被编造的型号）② 写成”Foundation Fieldbus H1 31.25 kbps”（那是 FI840F）③ 写成”SPA 服务器协议板”（Advant 老物混搜）④ 写成”AC500 PLC 通信卡”（AC500 是另一支产品线）⑤ 写成”数字输入模块”（机电之家类页乱标）。。2026 年国内现货挂价 ¥3,580（机电之家低标）到 ¥7,956（源妙）到 ¥9,880（雄霸）到 ¥9,900（易卖）再到 ¥98,000（某页虚标），全新原装 New Surplus 真实成交 ¥7,500–¥9,500/块 含税运带测试较稳，低于 ¥5,000 的”全新”多拆机金手指有插痕或固件被锁。领导批价卡 ≤¥9,500/块、12 个月质保、带 Control Builder M 读 CEX 槽识别+DP 段扫到变频器视频即可。它不适合拿去当以太网交换机——背板 CEX 槽没有 RJ45 面贴，强买错型号整段 DP 起不来。
