描述
产品详情

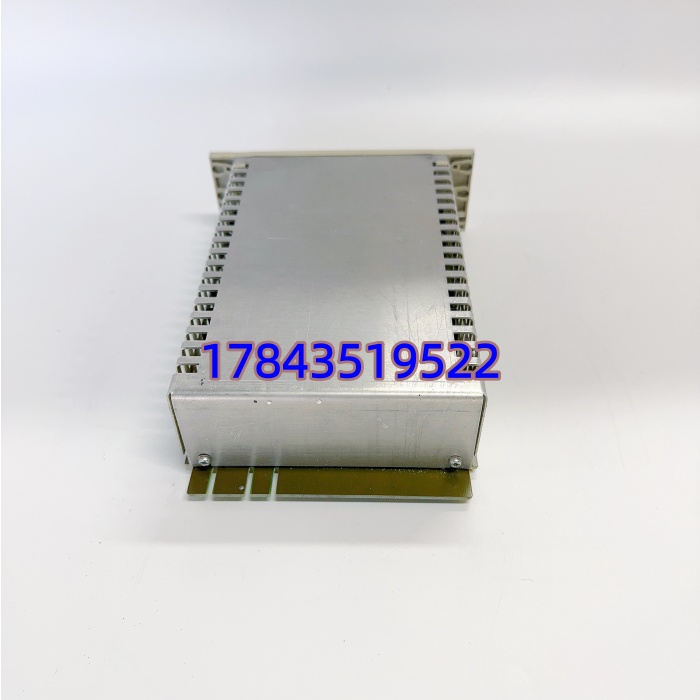

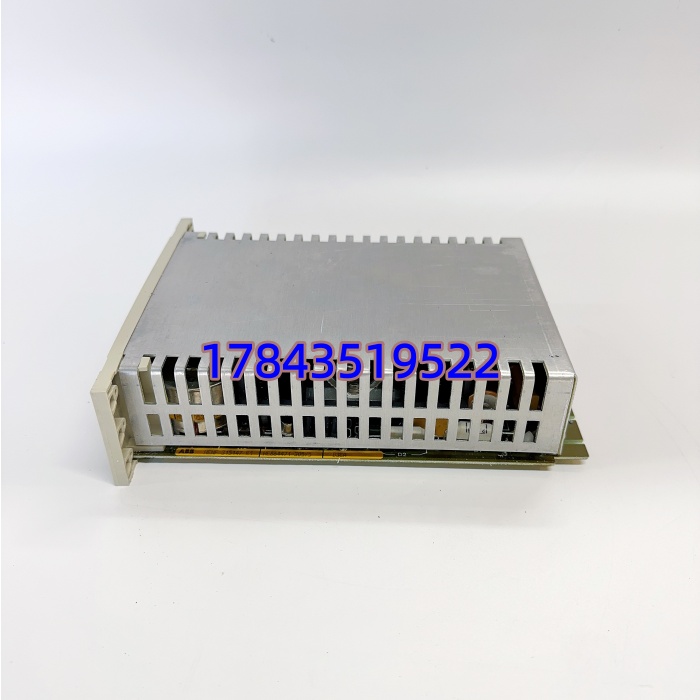

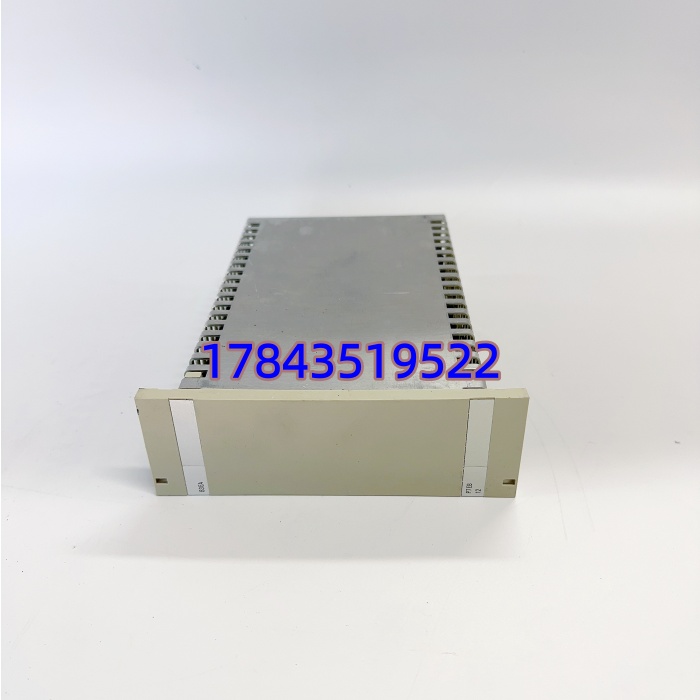

· 型号：B3EA HENF315147R1
· 品牌：ABB（Asea Brown Boveri）
· 系列：MasterPiece 200 / Advant OCS（Symphony 早期）— B3EA I/O 机架专用板
规格参数
- 备件号/订货号：HENF315147R1（板标 B3EA）
- 适用系统：ABB MasterPiece 200 系列、Advant OCS / Symphony 早期扩展 I/O 柜（需核对机架类型）
- 模块类别：模拟量输入/输出混合模块（Analog I/O Board）
- 模拟量输入（AI）：通常 4 路，4–20mA（两线制可配电 24V DC回路电源）或 0–10V 可选，分辨率和精度以原厂手册为准
- 模拟量输出（AO）：通常 2 路，4–20mA 电流输出，驱动能力可带典型调节阀/I/P 定位器
- 供电电压：+24V DC（由机架背板或外部端子排供给，允许 ±20%）
- 通道隔离：现场侧与逻辑侧光电隔离（典型 500V～1500V AC，以原厂手册为准），通道间通常不隔离
- 精度：典型 ±0.1%～±0.2% FS（过程控制级），温漂需核对原厂 datasheet
- 前面板指示：PWR / CH/ERR LED（依具体版本）
- 组态方式：通过 MasterPiece / Advant Engineering 工具下装 I/O 配置，无需额外跳线或靠 DIP 开关（部分版本有）
- 工作温度：0～+55℃（柜内安装），存储 -40～+70℃
- 湿度：5%～95% RH 无冷凝
- 安装方式：插入指定 B3EA I/O 机架槽位，螺钉或导销锁定
- 防护等级：IP20（柜内）
- 认证：CE / IEC 61131-2（过程控制 I/O 类）
产品介绍
B3EA HENF315147R1 是 ABB MasterPiece 200 / Advant OCS 老系统里的模拟量 I/O 板，负责把现场变送器的 4–20mA 温度/压力/流量信号送进控制器，同时输出 4–20mA 去调阀门定位器或变频器给定。这类板子在 90 年代到 2000 年代初投运的电厂、化工厂还大量在用，现在基本已停产，主要需求是做 1:1 替换备件。
坦白讲，这块板最怕的是买错——市面上 Baldor（ABB Motion）也有叫 B3EA 的控制卡，外形完全不同，绝不能混。我遇过采购按型号搜到 Baldor 伺服板发过来，插不进 MP200 机架白耽误一周。下单一定确认原板丝印是 ABB logo + ” HENF315147R1″，最好是拍原柜照片核对槽位和端子排列。
应用场景与行业案例
痛点切入
老 MP200/Advant 系统 AI/AO 板老化漂移或输入通道击穿（通常是现场浪涌从变送器串入），导致 DCS 显示温度/压力满量程跳变甚至联锁误动——没有冗余 I/O 的话只能停回路换板。停产多年，原厂新货基本无，全靠库存或测好的拆机件。
典型场景
- 火电厂辅机车间 MP200 控制柜——采集除氧器水位/温度 AI＋调节给水阀 AO，非它不可因机架专用
- 化工厂反应工段 Advant OCS——老系统不停产改造，只换故障 I/O 板保留原接线和组态
- 存量系统备件储备——原 序列停产，HENF315147R1 是常用替换备件号之一（需核对与原配置一致）
真实案例
西北某自备电厂化水车间，MP200 柜一块 板的 AI 通道受阴雨天变送器侧感应雷冲击，pH 值显示突然跳满量程触发加药联锁误动作。原厂已 EOL，从有信誉的 MRO 商调了一块测试过的拆机件——核对槽位、插回去、Load I/O 参数（与原配置一致无需重下装控制程序），10 分钟恢复正常。老师傅说：”这老 MP200 还能跑，就怕 I/O 板慢慢挂，库房得留两块冷备。”
