产品详情

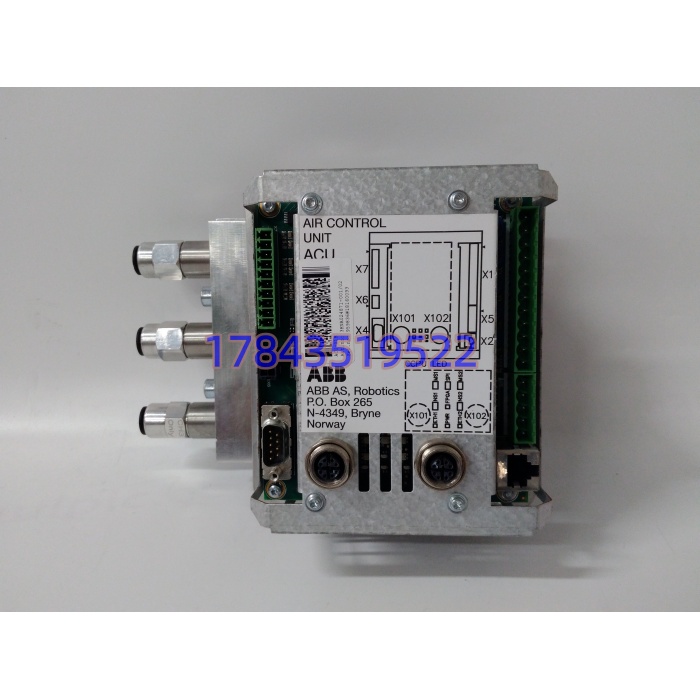

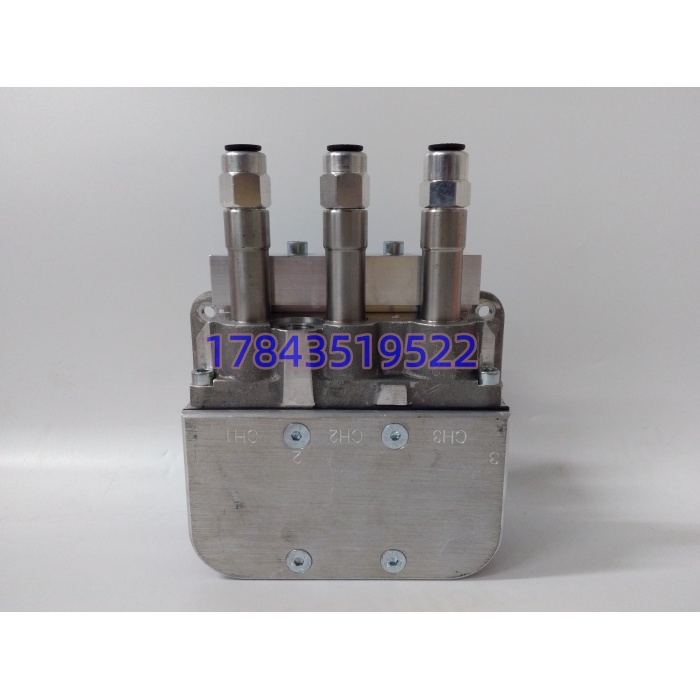

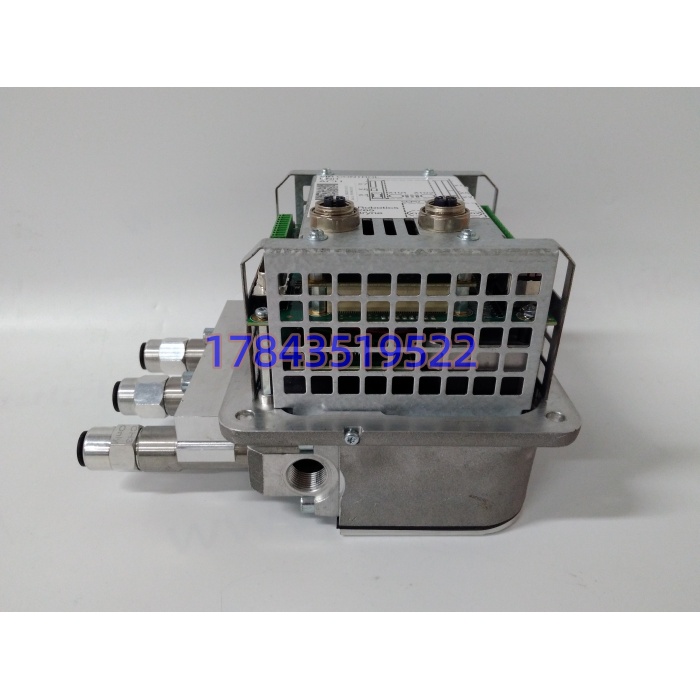

· 型号：ACU-01B（3HNA024871-00102）
· 品牌：ABB
· 系列：ABB Robotics 喷涂系统 Air Control Unit（ACU 系列）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | 喷涂机器人空气/涂料阀控单元 | 替代 PPRU/MAC 老气动盒 |
| 物料号 | 3HNA024871-001（00102 为渠道修订写法） | 下单以 ABB 备件库 3HNA024871-001 校验 |
| 适配控制器 | ABB IRC5 Paint / 老 S4P+ 经升级包兼容 | 非标准 IRC5 通用柜默认自带 |
| 适配机器人 | IRB 5400 / 5500 / 580 / IRB 52 喷涂臂 | 机载或 PPRU 柜内导轨两用 |
| 供电 | 24 VDC（±20%），典型 ≤50 W，满阀组 ≤100 W | 由 IRC5 柜 24 V 辅助电源引出 |
| 气源入口 | G1/4″ 内螺纹，前置三联件 | 推荐减压+过滤+油雾分离 |
| 气路输出 | 多路 G1/8″：雾化/扇面/冲洗/涂料稳压 | 内置精密调压阀，0.5–10 bar |
| 最大流量 | ≈100 L/min（标准工况） | 响应 <10 ms 闭环 |
| 电气 I/O | 8 DI / 8 DO（PNP/NPN 可选）+ 模拟量输出 | 绿色插拔端子排 |
| 通信 | CANopen（IRC5 内部）/ 可选 Modbus RTU | 固件版本须与 RobotStudio 匹配 |
| 防护 | IP54–IP65（依安装壳），喷房 Zone 1/2 整体防爆认证 | Viton/PTFE 密封耐溶剂 |
| 工作温度 | 0–50 ℃（臂载），存储 -40–85 ℃ | 忌长期 >60 ℃烤漆房直晒 |
| 尺寸/重量 | 210×160×140 mm / 3.66 kg | 机载锁 M6 于臂后部 |
产品介绍
从历史生命周期验证切：老汽车涂装线 S4P+ 时代用的是 PPRU 外柜，气路从喷房外走十几米进臂，阀动作到旋杯起压肉眼可见滞后；ACU-01B 是 ABB 后来推出的臂载替代件，把气路缩到离雾化器几十厘米，毫秒级闭环，顺带把 IPS 智能节漆算法拉进 IRC5 Paint 体系。 严格来说，3HNA024871-00102 里”02″是渠道对硬件修订位的写法，ABB 原厂备件库查得到的是 3HNA024871-001，采购单只写 00102 容易被供应商拿跨修订件充数，换上去 CANopen 握手灯闪但示教器报”ACU parameter mismatch”。
这块盒子在喷涂线 TCO 里占的不是零件价，是漆膜一致性——某个项目里碰过 ACU 内部调压阀 Viton 圈被香蕉水溶胀，雾化压力漂 0.3 bar，整车清漆出来左门亮右门哑，返喷一辆车的漆比一块 ACU 贵两百倍。所以它按 ABC 法归 A 类关键备件：汽车厂多车种共线时全厂同后缀版本留 1 件冷备，石化/一般工业单线留 1 件或由集成商代管。生命周期上 S4P+ 整机早停产，但 ACU-01B 作为 IRC5 Paint 现役件未 EOL（以 ABB Robotics PCN 为准），老线改造买它比换整套喷涂柜划算。
应用场景与库存策略
喷涂机器人停一个臂，电泳/中涂/面漆节拍立刻乱，输送链堵车按分钟罚产。ACU-01B 原厂渠道交期曾到 10–14 周（喷涂专用件排产优先级低于通用伺服），国内现货九成是欧洲退役线拆机件，气压传感器零点漂移普遍，不校准直接装等于埋雷。
- 汽车主机厂涂装车间：IRB 5500 顶喷/侧喷臂 → 非它不可（ Paint 气路闭环唯一原厂件）→ 每条线同后缀留 1 件冷备，纳入 A 类年度拆检。
- 汽车零部件喷涂（轮毂/保险杠）：多台 IRB 5400 共用备件池 → 中心库备 1 件 + 供应商 VMI 1 件，避免单线囤货呆滞。
- 老 S4P+/IRC5P 改造线：用 ACU-01B 替 PPRU → 换件同时必须在 PaintWare/RobotStudio 重灌气压标定参数，并备份原机 spray parameter 文件。
- 一般工业涂装（家具/金属件）：节拍宽松 → 可接受拆机件，但到货需上气密台走 0.5/5/10 bar 三点标定再入库。
- 防爆审厂场景：Zone 1/2 喷漆房 → 必须核对 ACU 壳体防爆铭牌与整机防爆证书编号一致，拿非防爆通用型硬进属安全事故源。
真实案例：华东某合资车企面漆线 IRB 5500 二号臂 ACU-01B 半夜 CAN 通讯掉线，示教器报 50174″Air unit not responding”，该臂自动退出自动模式，输送链停 22 分钟。备件库 ERP 建的是”ABB 喷涂阀控盒”通用行，实际架上插 3HNA024871-001 修订 03，维修班从备件柜拿一支标 00102 的拆机件换上，握手 OK 但雾化压力零点偏 0.4 bar，首件车身清漆橘皮。后调原厂新件（交期 11 周，走空运 9 天到）恢复，并把物料码改成带修订位全称 + 每次换件强制 TK 气标。现在该厂把 ACU 列机架级 A 类，按 12 周交期倒推重订货点，大修必拆检密封圈。
