产品详情

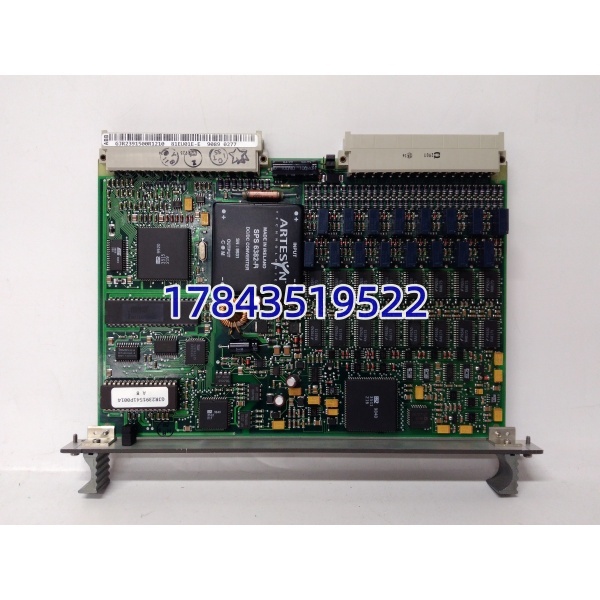

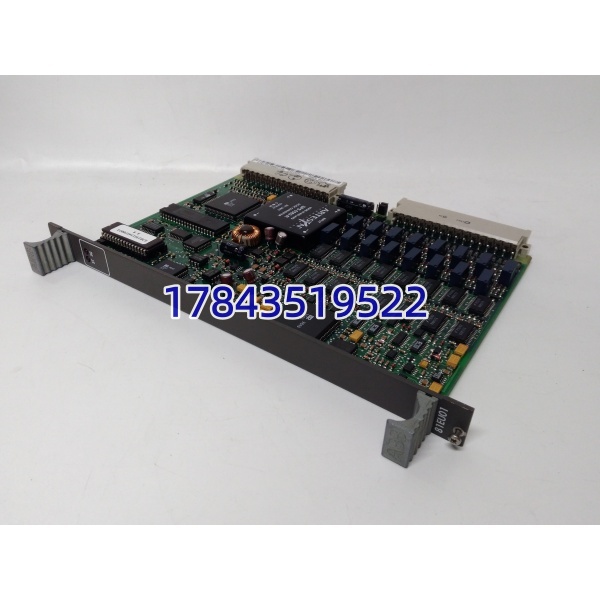

· 型号：81EU01E-E（订货号 GJR2391500R1210，兼容参考 GJR2391511R42）
· 品牌：ABB
· 系列：S800 I/O Universal Input Module / Procontrol P13-P14 System I/O
规格参数
- 产品类型：S800 I/O 通用模拟量输入模块（Universal Input Module, UIM），16通道
- 适用系统：ABB System 800xA（S800 I/O站）、Advant OCS（带CI854等接口）、ABB Procontrol P13 / P14 分散控制系统
- 输入通道数：16路独立可组态（每通道软件设定信号类型，可混用不同类型——需注意总扫描时间与精度）
- 支持输入信号类型：
- 电流：0–20mA、4–20mA（2线/4线变送器，可选外部供电或模块供环路电源依底座配置）
- 电压：0–10V、±10V、0–5V、±5V、±50mV、±100mV（依固件版本）
- RTD：Pt100、Pt1000、Ni100、Cu10 等（2线/3线/4线制，3线补偿需正确接线）
- 热电偶(TC)：Type J/K/T/E/N/R/S/B（冷端补偿由模块或系统提供，需确认底座温度传感器配置）
- 电阻测量：0–500Ω（用于电位计或特殊传感器）
- 分辨率：16 bit（典型有效分辨率 15 bit + sign）
- 基本精度：±0.1% FS（电流/电压，23℃参考），热电偶依类型 ±0.5~1.5℃（冷端补偿影响）
- 输入阻抗：电流输入 ≤50Ω（典型250Ω内部shunt依底座）；电压输入 ≥1MΩ
- 采样/转换时间：单通道约 20–40ms，全16通道扫描周期依组态 160–640ms（可软件设定滤波时间常数）
- 断线检测：支持（4–20mA开路线检测、RTD/TC传感器断路报警），可组态门槛与迟滞
- 限值功能：每通道可设最多4个报警限值（高/低/高-高/低-低）+ 迟滞(Hysteresis)
- 隔离：通道-通道及通道-系统总线/电源间光电隔离，隔离电压典型 500V AC（测试1500V AC/1min）
- 供电：由S800 I/O背板或Procontrol站总线提供 24V DC（模块自身功耗约 3.4–11W依通道激活状态）
- 配置存储：参数存于模块EEPROM，断电不丢失；通过Control Builder M / Composer / Procontrol Engineering Tool下装

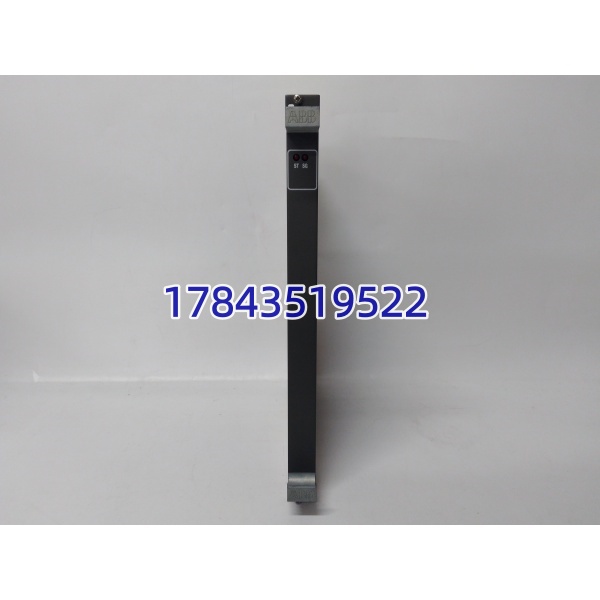

- 诊断：模块状态LED（RUN/ERR/xx）、通道级故障上报（断线/超限/干扰ST/SG位）、可通过系统诊断读取
- 热插拔：支持（系统需使能热插拔功能，更换时短暂I/O冻结后自动同步）
- 安装方式：插入S800 I/O底座（如TU847/TU848等带端子块）或Procontrol P指定I/O站机架，垂直安装
- 工作温度：0℃～+60℃（部分资料标-20～+60℃），存储 -40～+85℃
- 湿度：5%～95% RH 非凝露
- 防护等级：IP20（机柜内）
- 物理尺寸（模块本体）：约 20×126×198 mm（W×H×D），净重≈0.5kg
- 认证：CE、cULus、部分版本 ATEX/IECEx Zone 2 / Class I Div 2（需核对具体证书号）
产品介绍
81EU01E-E是ABB S800 I/O里那块经典的”万能AI卡”——16个通道硬件完全相同，现场接什么信号全靠软件组态。今天插Pt100测温，明天工艺改4–20mA压力变送器，不用换卡，改参数下载就行。这一点在现场改造项目很实用，少备好几种卡。
坦白讲有两个坑要提醒：第一，，模块本体无端子——买的时候确认底座型号（依信号类型选带/不带供电端子的TU）。第二，热电偶冷端补偿依赖底座或柜内冷端传感器（CJ Sensor），若底座没装CJ Sensor或组态选错冷端源，TC读数会飘几度。我在现场遇到过有人拿它当普通PLC AI卡直接买模块不买底座，到手插不进任何架子。
应用场景与行业案例
痛点：电厂除灰系统改造，现场既有Pt100热电阻又有4–20mA差压变送器还有少量K型热电偶——若按专用卡要备三种AI模块，停机窗口短来不及核对每个柜位。一块81EU01E-E混用组态全搞定，省备件种类也缩短调试时间。
典型场景：
- 电厂/化工厂过程参数采集（System 800xA）：16路混接温度(RTD/TC)+压力/流量(mA)+液位(V)，单卡搞定，非它不可因需与 I/O站原生兼容且支持热插拔
- Procontrol P14老站I/O扩展/替换：原Procontrol P系统UIM模块故障，81EU01E-E（GJR2391500R1210）直接原位替换，下载原组态恢复
- 食品/制药批处理罐区：多参数（温度TC+液位4–20mA+取样阀位置0–10V）集中采集，减少I/O卡种
- 老Advant OCS系统升级保留现场接线： I/O通过CI854A与Advant控制器通讯，81EU01E-E复用原变送器回路不需改线
真实案例：
某300MW机组除氧器水位改造，原柜用老Procontrol P UIM卡一通道坏。库房有81EU01E-E（GJR2391500R1210），确认底座TU847兼容后直接插——组态工具读出现场配置、仅修正坏通道为新模块Slot ID、下装——水位信号恢复正常，全程不停主系统（热插拔）。老师傅感慨以前要整卡替换现在一块UIM顶三种旧卡，但叮嘱”底座端子螺丝年检必须紧一遍，RTD三线不平衡时接触电阻影响比你想大”。
