描述
产品深度介绍

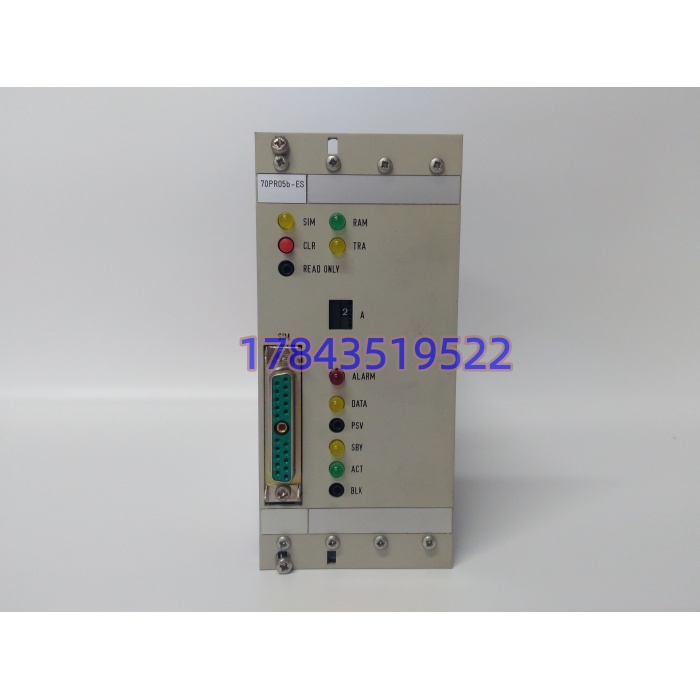

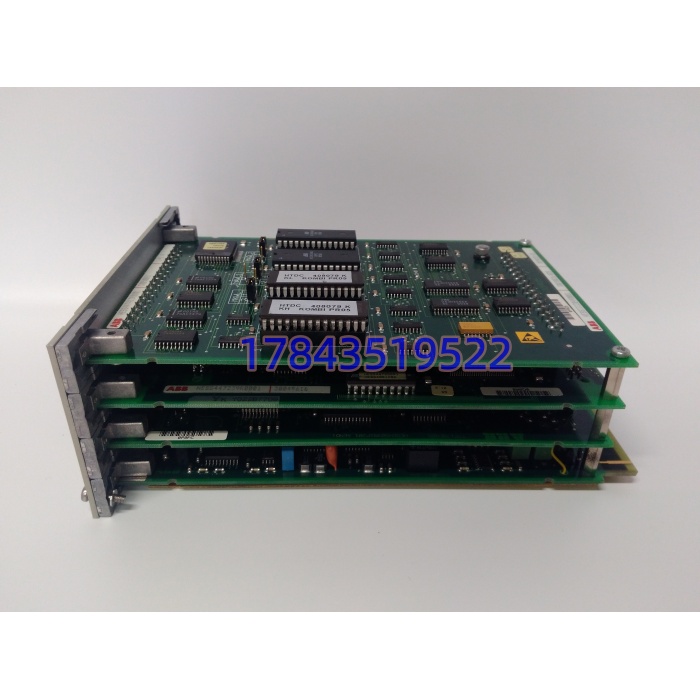

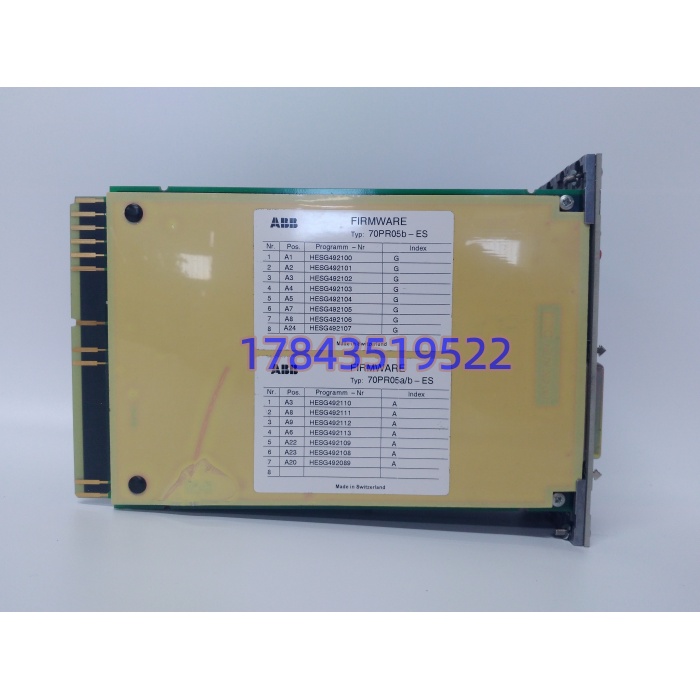

电厂辅机 Procontrol P13 机柜里那块 70PR05B-ES 要是 SF 灯常红，主 CPU 23ZG21A 扫描周期直接被 PID 累积和 Modbus 轮询拖爆——这种老 DCS 的协处理卡，原厂二十年前就 EOL 了，代理商一句”交期 52 周或永不供货”是常态。70PR05B-ES（HESG332204R0001）就是 ABB Procontrol P13 本地总线站里扛复杂运算的那张副脑：主 CPU 管全局联锁和顺序，它管一组模拟回路的 PID、流量温压补偿、第三方变频器 RS-485 采集，总线抖了它还能维持局部自治调节。
说白了这块卡不是通用 PLC CPU，是 Procontrol 专用架构里的”算法卸载器”。我们在一座 330MW 机组除灰系统见过 2003 年批次拆机件连续跑 9 年，Intel 80486SX 25MHz 跑 AWL 指令集，2MB RAM 存用户程序+过程映像，512KB ROM 固化系统引导，背板 24V 吃电约 12W，没风扇没机械盘。采购卡这个型号的逻辑很硬：P13 工程下装文件绑定 70PR05B-ES 硬件签名，换第三方”兼容卡”等于重做控制策略，停机窗口根本不允；原厂同签名 New Surplus 插上改站号就能跑，把非计划停机从”天级”压到”分钟级”。
关键技术规格
| 项目 | 参数（以 ABB Procontrol P13 手册 70PR05B-ES / HESG332204R0001 为准，早期批与后期批有差异） |
|---|---|
| 模块身份 | Procontrol P13 本地总线站可编程处理器（Co-CPU / 副运算处理器） |
| 处理器 | 早期批 Intel 80486SX 25MHz；后期批双 DSP + 32位通信处理器（以铭牌为准） |
| 存储 | 2MB RAM（用户程序+过程映像） + 512KB ROM（系统引导）；后期批有 2MB Flash+1MB SRAM 变体 |
| 背板供电 | 本地总线背板 24V DC（由 23NG23 电源模供），典型 12W（≤5W 为后期低功耗批，需核对） |
| 本地总线 | P13 Local Bus，与 23ZG21A 主CPU 握手，站号拨码设定 |
| 串口 | 板载 RS-232 + RS-485，Modbus RTU/ASCII，9600~19200bps 软件设 |
| 以太网 | 后期批带 100Mbit/s RJ45（早期批无，勿信”全系千兆”电商话术） |
| 编程语言 | BBC-Procontrol P10/P13 AWL 指令集（非 IEC 61131-3 梯形图） |
| 安全等级 | SIL3 per IEC 61508（系统级，单模块不独立持 SIL3 证书，需查系统 FMEDA） |
| 冗余 | 支持 Active/Standby 1+1 热备（需系统授权与同签名备机） |
| 工作温度 | 0~+60℃（早期资料），-20~+60℃（宽温批），存储 -40~+85℃ |
| 安装 | P13 本地总线子机架插卡，DIN41612 欧式连接器，支持带电插拔（需主CPU切维护态） |
| 尺寸/重量 | 约 168.8×52×66.2 mm / 0.5~0.76 kg（裸模，批间差异） |
| 状态 | 原厂永久 EOL；存量 New Surplus + 拆机检修件，无原厂新造 |
应用场景与行业案例
“Procontrol 这玩意儿现在新建电厂没人上了，可老机组延寿到 40 年，P13 柜里 70PR05B-ES 坏了没人会重画 AWL——这时候一块同签名拆机件，比一套新 DCS 报价单管用。”——某东北电力修造厂老采购的原话。
典型落点：
- 330MW 燃煤机组除灰系统，P13 站用 70PR05B-ES 跑 8 台仓泵进料阀 PID+料位补偿，主CPU 扫描 500ms 它本地 100ms，总线闪断时本地继续保压不跳停。
- 水电站辅机控制，老 Procontrol P14 柜里这块卡经 RS-485 收 6 台调速器智能表，Modbus 轮询周期 200ms，运行第 16 年串口收发器老化丢帧，换同物料号拆机件恢复。
- 假设某炼油厂老装置要保留 P13 主机架、把上位机换 WinCC：直接升 AC 800M 等于重做控制策略，70PR05B-ES 同签名件成了零改 AWL 的唯一桥梁。
- 冶金高炉探尺卷扬，柜内夏天 55℃、粉尘 5mg/m³，无风扇 80486SX 批比后期带网口批少一个死亡部件。
- 地铁老线信号接口柜（早期引进 P13 改造遗留），这块卡做与 ATP 的硬线+Modbus 桥接，停机窗口 4 小时不许超。
真实微案例：
前年大年初三，华中某 330MW 机组除灰 PLC 画面 8 台仓泵全变”手动”，主CPU 23ZG21A 报”Local Station 4 Co-CPU Fault”。仪控值班换本地总线电缆、清主CPU 诊断耗 5 小时，最后疑到站 4 槽里 70PR05B-ES——拆开防静电袋闻得到轻微松香焦味，RS-485 侧 A/B 对 0V 电阻 5Ω（正常应 >10kΩ），内部 485 收发器击穿。厦门仓翻出一块 ABB 原厂 New Surplus（2014 年塑封，标签”HESG332204R0001″字样锐利），P13 机架切维护态、拔旧插新、拨码站号设回 4、上电主CPU 绿，仓泵 6 分钟全回自动。项目经理周会说：”这卡备一件比备主CPU 值——单站瘫 1 小时，灰库高料位联锁停引风机，电量损失够买五十块。”后来他们按”每 4 个 P13 站备 1 块 70PR05B-ES”建台账，且必须同 HESG332204R0001 物料号。
