描述
产品详情

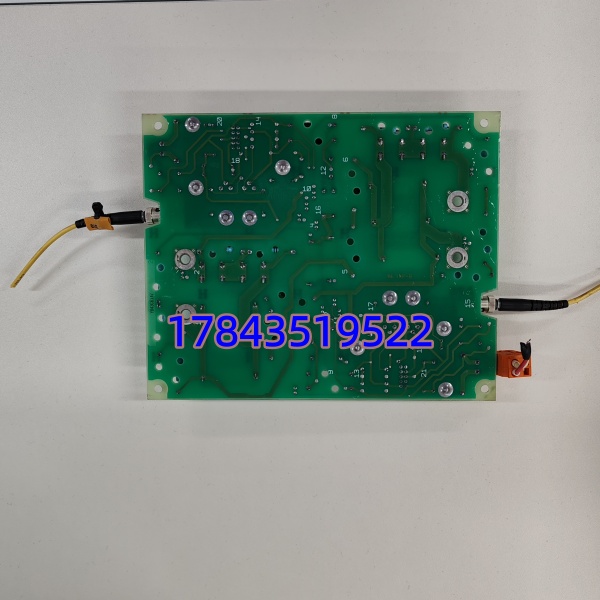

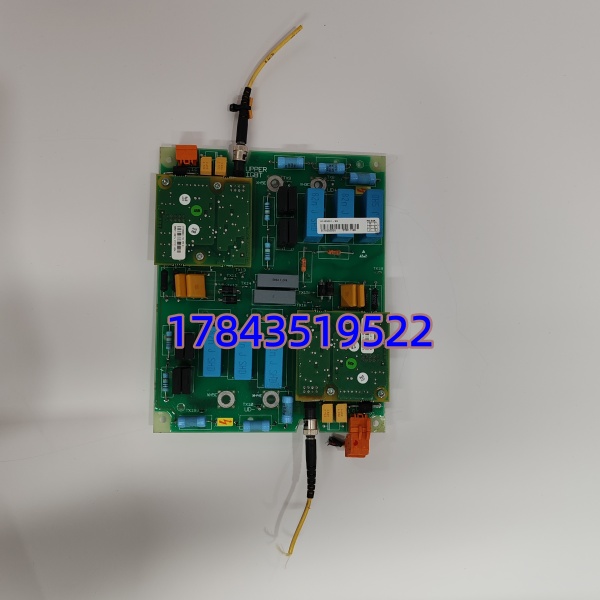

· 型号：DYTP123A（物料号 61430001-TW）
· 品牌：ABB
· 系列：Symphony Harmony / Advant OCS — DYTP I/O Module（Analog Output）
技术参数
- 完整型号：DYTP123A，ABB 订货/标识号 61430001-TW（严格来说 DYTP 系列后缀 TW 多为台湾/亚太区封装代码，硬件同 EU/US 版，功能无差异）
- 产品类别：Symphony Harmony / Advant OCS DYTP 系列模拟量输出模块（AO）
- 适用系统：ABB Symphony Harmony INFI 90 机架（HPC/MFP 控制器 + DYTP I/O 机架）、Advant OCS 带 DYTP 总线扩展柜（不适用于 AC 800M / AC500 / AC800F 插槽）
- 安装位置：DYTP I/O 机架槽位，通过机架背板总线与控制器通信，前端带锁紧手柄
- 输出通道数：典型 8 通道（部分配置 4 通道版，依 BOM 定），每通道独立可设
- 输出类型：软件可组态 4–20 mA（有源，需外供回路电源）或 0–10 V DC（源型输出）
- 分辨率 / 精度：≥12 bit DAC，典型精度 ±0.1% of Full Scale（@25℃），温漂 ≤50 ppm/℃
- 负载能力：电流模式 ≤750 Ω @24V 回路电源；电压模式 ≥2 kΩ 最小负载
- 电气隔离：通道-通道及通道-系统地 ≥1500 V AC（1 min），防共模干扰
- 诊断功能：开路检测（电流模式断线报警）、短路保护、模块 watchdog 上报 ERR 至控制器
- 状态指示：RUN（绿）/ ERR（红）/ 每通道 AO Active LED（依固件版本）
- 供电方式：由 DYTP I/O 机架背板供 24 V DC（典型 300~500 mA 依激活通道数），无需外供
- 组态软件：ABB Composer for Symphony / Advant Engineering Workplace（AWP），需在 HW Config 添加 DYTP AO 模块并分配 I/O Offset
- 工作环境：0℃ ~ +60℃（运行），-40℃ ~ +85℃（存储），5%~95% RH 无凝露
- EMC / 认证：符合 IEC 61000-6-2/ IEC 61326-1（工业过程控制），CE / cULus
- 尺寸 / 重量：约 宽 30~40 × 深 220 × 高 130 mm（DYTP 插卡式）/ ≈0.35 kg
产品介绍
化工厂里调节阀莫名小幅振荡，标定值飘了零点几个百分点——八成是老 AO 卡 DAC 温漂超差。DYTP123A 就是 Symphony Harmony / Advant OCS 柜里插 DYTP 机架的那块模拟量输出卡，把控制器算好的阀位百分比转成 4–20 mA 去现场，隔离设计扛得住电气室共模噪声，断线/短路直接在上位系统弹报警，不用挨个回路拿表量。
采购上提醒两点硬伤：第一，它只用于标 DYTP 的 Harmony I/O 机架，不是 S800 I/O 模块也不能插 AC 800M CEX 槽，买前确认柜内原有卡正面印有”DYTP”字样及同规格插槽（通常带塑料锁紧手柄）；第二，部分老项目图纸标旧版 DYTP AO 无后缀，本型号通常原位替换但要在 Composer 里确认硬件库含”DYTP123A”再下装——曾有人忽略这点现场报”Unknown Module Type”卡在启动自检。电流输出模式回路电源（通常为柜内 24V DC 外供现场变送器电源）不包含在本模块内，接线时注意区分。
替换与升级建议
✅ 直接替换
- 早期 DYTP 系列 AO 模块（同物理尺寸/引脚兼容的老 DYTP-AO 变体）→ DYTP123A（61430001-TW）：背板引脚兼容通常可原位替换，在原工程 HW Config 更新为 DYTP123A 硬件描述重新编译下载 I/O 偏移参数即可，约 15~30 min（建议先导出原配置备份）。现场做完 AO 强制输出标定验证再投运。
- 同型号不同区域后缀（TW / EU / US）：硬件一致功能完全相同，直接互换。
⚠️ 软件兼容（需改配置）
- ：物理不兼容——老 Advant Controller 450 的 S100 I/O 与 DYTP 机架背板不同，不可互插，需整套改 I/O 架构，属系统升级范畴非简单替换。
- 改用 S800 AO810/AO820（通过 AF100 或 Advant Fieldbus 接入）：属 I/O 架构变更，需增配 S800 站及通信接口，非原位替换。
❌ 硬件不兼容
- AC 800M CEX 通信模块（CI871/CI854 等）、S800 I/O 模块（AI810/DI810 等）、温度变送器（TTF300 系列）：物理插槽、背板定义完全不同，不可互插，买错需退换重订。
- ABB INSUM MCU2 / AC500 CIM 模块：体系不同，无关联。
若无全新库存，二手拆机件市场流通尚可但必须要求卖家提供上电联机测试截图（控制器识别+AO强制输出读数正常）+ABB镭射标清晰照片；涉网/核电项目建议全新原厂带COC并以原厂手册为准。
常见问题解答 (FAQ)
Q1：这卡能直接插我现在 Harmony INFI 90 柜子里老 DYTP AO 槽位吗？用改程序吗？
能插，引脚兼容。但要在 ABB Composer / Advant Engineering Workplace 的 HW Config 里把旧 AO 模块型号改成 （61430001-TW），重新编译下载 I/O 偏移表——逻辑不需改，约 15~30 min。强制建议更换前导出并保存原工程备份。
Q2：模块本身是电流源还是电压源？现场 4–20mA 回路还要不要外接 24V？
本卡是有源电流输出（sourcing）需外部回路电源：典型接法是柜内 24V DC+ → 现场两线制阀门定位器+ → AO 通道+ → AO 通道- → 柜内 24V DC- 构成回路。模块本身不供回路电源只输出可控电流，0–10V 电压模式则由模块内部源输出。
Q3：支持热插拔吗？运行中能直接换？
DYTP 系列 I/O 模块设计支持在线插拔更换（控制器保持 RUN），但强烈建议先确认故障槽位对应控制回路已切手动/旁路，拔插后系统自动重枚举，用强制输出功能校验各通道 OK 再切自动。强行热插有极小概率导致背板瞬锁需重启机架。
Q4：怎么判断坏的是这块 AO 卡而不是外回路或柜内电源？
先查板上 ERR 红灯是否常亮（非闪）、RUN 灯灭——进 Symphony 操作站看 I/O Diagnostic → DYTP Slot Status，若报”Module Fail”或”Open Wire”且邻槽模块正常，大概率是卡。断开现场线用模块强制 4/12/20mA 量端子电压/电流，无输出基本确认板故障（注意安全隔离）。
Q5：全新和翻新怎么区分？交期多久？
全新原装 ABB 排产通常 6~12 周（急单可调渠道常备库存 1~3 工作日发出），质保 12 个月；市场拆机件会明确标注成色附上电测试记录（控制器识别+A/O强制输出值截图）。验收看 ABB 标贴无打磨重印、金手指无烧蚀氧化——关键机组建议坚持全新。
