描述
产品详情

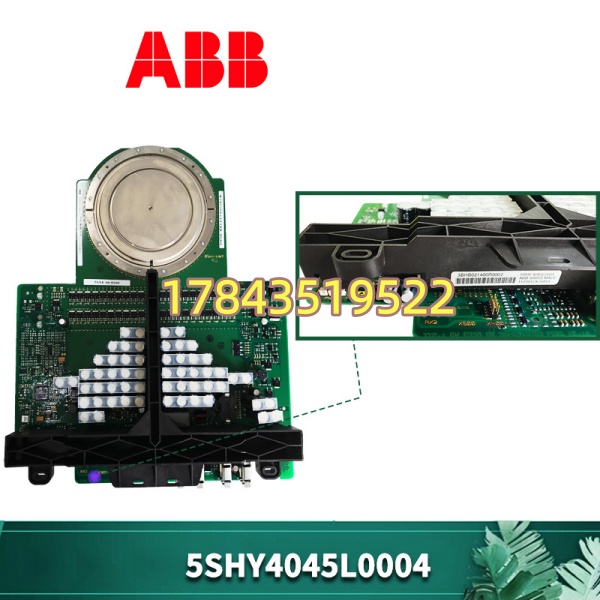

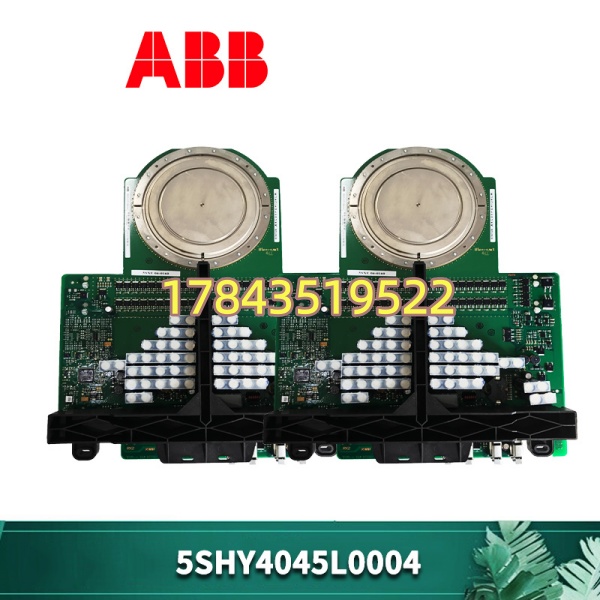

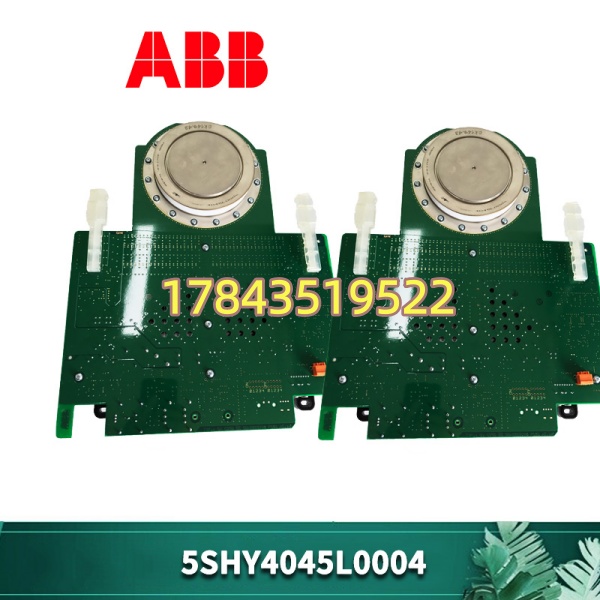

· 型号：5SHY4045L0004
· 品牌：ABB（ABB Switzerland, Semiconductors 部门）
· 系列：ABB IGCT 4500V 系列（用于 ACS 6000 中压传动逆变器柜）
规
格参数
- 目录号：5SHY4045L0004（ABB IGCT 元件，4.5kV 4000A class，属 5SHY40xx 家族）
- 器件类型：逆导型或非逆导型 IGCT（依具体子版本，该型号通常为非逆导 IGCT 需反并联二极管，以原厂 datasheet 为准）
- 重复断态电压 V_DRM：4500 V（典型，关断重复峰值电压）
- 通态电流 IT(RMS)：约 4000 A（RMS），IT(AV) 约 2200～2600 A（依冷却条件及结温）
- 关断电流 ITGQ(max)：典型 4000 A @ Tj=125℃（需核对具体 datasheet rev.）
- 门极触发/关断：低电平关断型（典型 -15V 至 -20V 关断，-8V 开通依驱动板），需配套 ABB 门极驱动单元（如 5SGY 系列驱动板）
- 开通/关断时间：ton 典型 1～2 μs，toff 典型 2～4 μs（依温度及 di/dt 条件）
- 结温范围：Tj -40～+125℃（运行），存储 -40～+150℃
- 冷却方式：双面压装 + 水冷散热板（或风冷依柜型），压紧力需按 ABB 手册30～50 kN（依具体装配图）
- 配套件：需反并联二极管模块（如 5SDF 系列或柜内已装）、吸收电容（Snubber，如 ABB 或 EPCOS 配套值 C_snub ~ 0.5～2 μF @ 4.5kV）、门极驱动光纤/电缆
- 安装形式：压装式（Press-pack），插入铜散热叠层母排间，经压力螺栓均匀紧固，不可拧歪
- 认证/标准：IEC 60747-6（晶闸管/IGCT），RoHS 依生产批次需核对
- 典型应用柜型：ABB ACS6000 / ACS5000 中压传动逆变器单元（INU），部分冶金/矿山提升机 MV Drive
产品介绍**
5SHY4045L0004 是 ABB 4.5kV 级 IGCT 功率开关元件，用于 ACS6000 系列中压交直交传动的逆变器桥臂。IGCT 结合了 GTO 的高耐压和 IGBT 的快速关断特性，靠门极强制换流实现几微秒关断——这正是中压多电平 NPC 逆变器能跑几千安的前提。它不像模块型 IGBT 插拔即换，而是压装在散热器叠层中，和门极驱动板、吸收电容、反并联二极管共同构成一只桥臂开关。
坦白讲，买这个型号基本是老传动柜爆管后的救命备件。ACS6000 投运十几年后 IGCT 偶发击穿（过压、吸收电容老化、水冷堵垢均可诱发），整机换代成本太高，换单只 IGCT 是原厂也认可的 MRO 做法。有一点要注意：IGCT 对压紧力、均压电阻、吸收电容容量极敏感，换管不查这些容易再次炸管。
应用场景与行业案例**
我现场遇到最揪心的是：钢厂粗轧主传动柜，运行中听到”砰”一声 INU 报 Overcurrent——开柜看一只 5SHY4045L0004 炸裂，门极引线烧黑。量其余三只均压电阻已漂移，吸收电容鼓包。这种时候不是只换 IGCT，要先查辅助回路再装新管，否则新管上去也可能撑不过一个班。
- 钢铁冶金 中压主传动（ACS6000 INU） — 热连轧/粗轧辊道电机驱动，原柜设计 4.5kV IGCT 桥臂，爆管后原位换 5SHY4045L0004 恢复，不改传动参数。
- 矿山提升机 中压交直交传动 — 重载启动频繁，IGCT 承受 di/dt 冲击大，定期备件更换预防非计划停机。
- 水泥/矿山 大功率风机水泵 MV Drive — 长期运行后 IGCT 老化漏电流增大，预防性更换保连续生产。
- 船舶推进/大型试验台 — 原 OEM 指定 ABB IGCT 方案，不可替代为 IGBT 模块。
真实案例：
北方某钢厂热连轧线，夜班粗轧主传报”DC Link Overvoltage + INU Fault”。拉闸开柜一只 5SHY4045L0004 外观炸裂碳化。先测其余三相均压电阻（1MΩ 型）——发现 A 相两只偏差 >30%，吸收电容（原装 1.0μF/4.5kV）容值跌至 0.62μF。更换全套三只均压电阻＋三只吸收电容，清洁散热器接触面，按力矩扳手 45Nm（依手册）压装新 IGCT，复测门极光纤链路阻值正常。送控制电→充直流→轻载试车→满载恢复，全程约 4 小时（含柜内清洁）。电气班长感慨”幸亏备件是提前买的 ABB 原标，没敢贪便宜买拆机 IGCT——这玩意炸一次损失六位数”。
常见问题解答 (FAQ)**
Q1：IGCT 支持热插拔吗？能带电更换？
绝对不行。IGCT 嵌在高压直流母线回路中，必须断高压直流、释放直流母线电容残压、断控制电源、确认无高压后方可按柜体 LOTO 程序开柜操作。带电触碰可致死。
Q2：5SHY4045L0004 停产了吗？用什么替代？能和 5SHY3545 混用吗？
该系列已进入有限生命周期，部分区域 ABB 推 IGCT 新代 5SHY 系列（如 5SHY5545 等 4.5kV 新代号），但不可随意混用——电压等级匹配还要看门极驱动板兼容性（5SGY 驱动板型号须对应）。同桥臂三只 IGCT 必须同型号同批次。替代前务必让 ABB 服务或资深驱动工程师核对驱动板固件版本与 IGCT datasheet。
Q3：换 IGCT 只换管子行吗？吸收电容和均压电阻要一起换吗？
强烈建议同步检查或更换。吸收电容老化（容值下降 >15%）是导致 IGCT 过压击穿的头号原因；均压电阻漂移会造成桥臂电压不均加速老化。若运行超 8～10 年，建议成套更换同规格吸收电容＋均压电阻再装新 IGCT。
Q4：压紧力和清洁有什么讲究？压歪或力矩不对会怎样？
IGCT 是 Press-pack 器件，接触面需无氧化、无异物，涂薄层导热硅脂（依手册要求有的要涂有的不要，需核对）。压紧力用定扭矩扳手按手册值（典型 40～50 kN 分多步对角预紧），偏斜会导致局部过热、热循环后接触恶化甚至内部芯片碎裂。我见过因用力不均运行半年后热阻升高炸管的。
Q5：怎么鉴别拆机件/库存件真伪？
IGCT 拆机风险极高——内部微裂纹肉眼不可见，加压后可能渐变漏电或直通。如非全新原包/NOS（带原厂防静电包装、激光印字清晰、引脚无压痕氧化），不建议采购拆机 IGCT 做主传备件。如不得已买二手，要求卖家提供：①外观无磕碰裂纹高清图；②原厂批次/Date Code；③承诺功能测试（需专用 IGCT 测试台，普通万用表测不出）。
