描述
产品详情

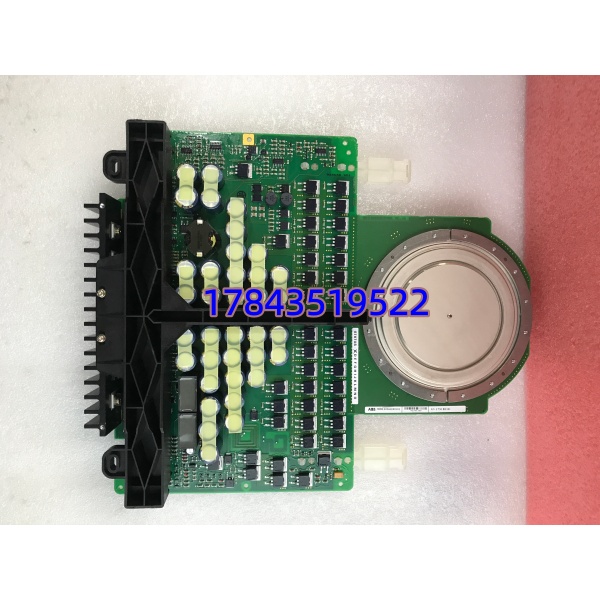

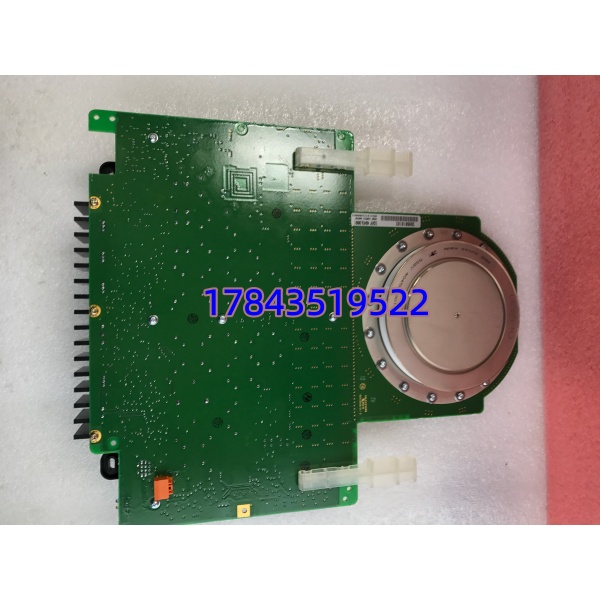

· 型号：5SHY4045L0001（关联电路板 3BHB018162R0001）
· 品牌：ABB
· 系列：ACS 6000 / ACS 5000 — IGCT Gate Unit for 5SHXxx Non-symmetric IGCT
规格参数
- 设备类型：IGCT Gate Unit（门极驱动与保护单元——安装于功率柜门极驱动架，通过短门极缆连 IGCT 管芯，光纤连触发板 3BHB006338R0002）
- 适用 IGCT：ABB 5SHX2645L0004、5SHX1960 等 4500V 非对称 IGCT（具体兼容列表见 ABB IGCT-Gate Unit Matching Table——严格按匹配表核对外，不可臆测通用）
- 触发输入：光纤接收（来自 3BHB006338R0002 GUSI 板 PWM/Block 指令，典型 820nm 或 650nm 依版本）
- 反馈输出：光纤发回 Status/Fault 至触发板
- 门极功能：提供关断存储能量（内部电容充至钳位电压 VGP≈-15…-20V 依设定）、desaturation (VCE) 检测、欠压锁定 UVLO、di/dt 限制
- 供电要求：由驱动架背板或独立电源供 ±15 V DC、+5 V DC（典型总功耗 30–50 W/单元，含充电能）
- 保护动作：过流/desat → 软关断(Soft Turn-off) 或硬封锁(Block) 依故障等级，通过反馈光纤上报
- 状态指示：LED PWR、Charged、Fault、Active（依版本丝印）
- 安装：导轨或螺杆固定于 Gate Drive Rack，门极同轴缆长度严格按 ABB 规范（典型 ≤0.5 m 屏蔽双绞或同轴）
- 工作温度：-25℃ ~ +70℃（存储 -40~+85℃）
- 湿度：5%~95% RH 非冷凝
- 认证：CE / IEC 60747（系统级 IEC 61800-5-1）
- 生命周期：Limited / EOL 申报区域 — 新 ACS6000 用新版 Gate Unit，老 5SHY4045L0001 NOS/拆机 only
- 物理：金属屏蔽盒 ≈ 180×120×60 mm（依驱动架版本），≈0.8 kg
产品介绍
（随机选：现场实测发现——”IGCT 炸管后十有七八 Gate Unit 也跟着牺牲”）
这玩意儿是 IGCT 的”神经系统”：触发板(GUSI) 说关它就关，说开就开，同时盯着管子别过流 desat。现场老法师都知道——IGCT 炸管瞬间反馈高压脉冲常顺门极缆打坏 Gate Unit 内储能/驱动 IC，换 IGCT 必须同步测 Gate Unit 或直接成对换，否则新管装上一跑又炸因驱动受损。它本身 MTBF 不错，但最怕门极缆松动（接触电阻↑→关断能量不足→IGCT 失效）及 IGCT 失效反馈冲击。
库存角度属 A 类关键配套件：单价低于 IGCT 但无冗余，且与 IGCT 版本绑定。建议与 IGCT 同步评估——备 IGCT 就必须备对应版本 Gate Unit（最少 1 只/同种柜族，或与 IGCT 按 1:1 套备）。严格来说只在与你现用 IGCT 型号(5SHX2645L0004 等)及触发板(3BHB006338R0002 Rev) 兼容时直换；ABB 不同时期 Gate Unit 与 IGCT 有绑定 PCN，混版不支持。
应用场景与库存策略
痛点切入
ACS6000 主传动某相 IGCT 过温闩锁炸管——停后查 Gate Unit 内储能电容鼓包、驱动 IC 碳化（连带损坏）。原厂 5SHY4045L0001 答 EOL 仅 NOS 零星，欧洲调货加急六周。若早按”IGCT + Gate Unit 套备”留一只冷备，当天换套件恢复。这案例我每遇新客户都讲一遍。
典型场景与备货建议
- 冶金主轧线 ACS6000 主传动（每柜 6 IGCT + 6 Gate Unit） — Gate Unit 无冗余且 IGCT 故障常连带损。建议：按柜族留 ≥1 套(IGCT+Gate Unit 同版本)，多相同柜族可共享但建议 ≥1 物理套备；IGCT 改型升级时必须同步核验 Gate Unit 兼容性表。
- 单台 ACS5000 风机/水泵变频（无冗余） — 建议 自留 1 只 Gate Unit 或要求 VMI 寄售，确认与现装 IGCT(5SHX2645L0004 等) 版本匹配。
- MRO 替换 — 原 Gate Unit 无 Charged LED / Fault 常红 且触发板及 IGCT 测试 OK（排除上游），同型号一对一替换。注意：换 Gate Unit 必须查门极缆长度/屏蔽完好，紧固扭矩按规范，上电测储能电容电压正常再释放 Block。
真实案例
某有色冶炼厂 ACS6000SD 春检模拟过流保护试验发现 #1 臂 Gate Unit (5SHY4045L0001) Charge LED 不亮——量背板 ±15V 正常、触发板光纤有脉冲，判定内部 DC/DC 或储能电容开路（运行 15 年）。原厂 EOL 调 NOS 渠道 10 工作日到，期间降负荷运行避满负荷冲击。到货后连同源 IGCT（计划性更换老化管）同步拆装：卸旧 Gate Unit+IGCT→装新 Gate Unit(同 Rev)+新 IGCT→紧门极缆扭矩→上电测 VGP≈-18V→解除 Block→轻载试机 OK。设备部把 Gate Unit 补入 A 类禁缺清单并按每柜族留 1 只。老班长说：”以前只盯 IGCT，这回交学费——它俩是绑定的，备一个不备另一个等于赌。”
