描述
产品详情

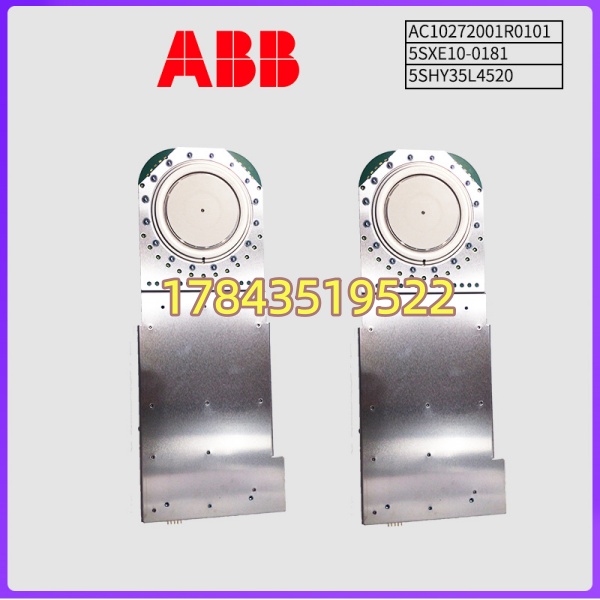

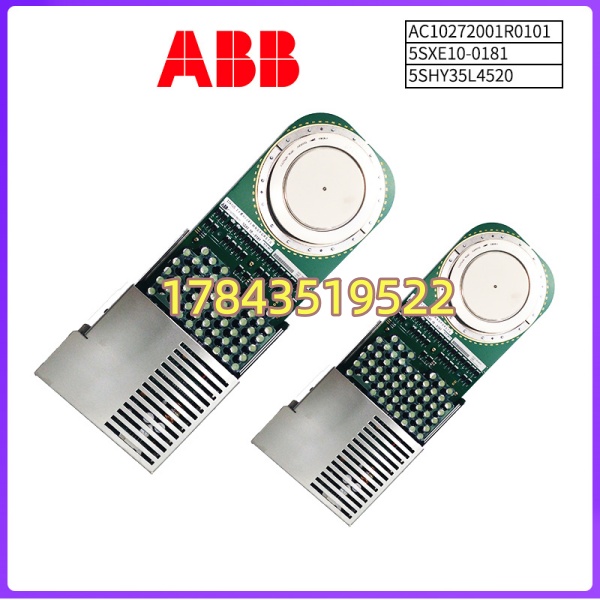

· 型号：5SHY35L4520（完整订货参考 AC10272001R0101，板卡标识含 5SXE10-0181 / 5SXE10-0181-*）
· 品牌：ABB
· 系列：ACS6000 / PCS6000 中压传动 — IGCT Gate Unit for 5SHY35L45xx Integrated Gate-Commutated Thyristor
规格参数
- 目录号：5SHY35L4520，ABB 内部编码 AC10272001R0101，关联电子单元 5SXE10-0181（Rev 依生产批次）
- 适用功率器件：ABB 5SHY35L4510 / 5SHY35L4520 IGCT（4500V 等级，3500A 典型），须成对匹配（一只 IGCT 配一套 Gate Unit）
- 适用传动：ABB ACS6000 SD (Standard Drive) / ACS6000 SP (Single Phase) / PCS6000 高压变频器，通常装在功率柜 IGCT 压装单元侧面或抽屉式门极盒
- 触发输入：光纤接收来自控制模件（CM / AMC 等）的 TTL 光脉冲，典型波长 660nm/850nm 依版本
- 驱动输出：门极开通 + 关断脉冲，幅值依 IGCT datasheet（典型开通 +15V～+20V / 关断 -15V～-20V 参照阳极-门极），峰值电流能力数十安培级短时
- 保护功能：di/dt 监控、desaturation 检测(Vce 检测等效)、门极欠压/过压告警、IGCT 结温估算回传（经光纤或 LV 线回传控制卡）
- 辅助电源：由 ACS6000 柜内供给隔离低压（通常 ±15V 或 +24V 依 Gate Unit 版本，取自控制电源分配模块），需与柜型匹配
- 安装形式：螺栓压装于 IGCT 组件门极接触座或插入专用门极单元插槽，与 IGCT 阳极-阴极间保持规定压紧力（力矩需核对手册）
- 工作环境：功率柜内，0～+40°C（柜内冷却风/水冷保证），湿度 5–95% RH 无凝露；部分版本要求柜内洁净度（粉尘致光纤头脏污误报）
- 指示灯/测试点：通常带 PWR / FAULT LED，光纤 RX/TX 指示；部分版有测试插孔供示波器量门极波形
- 认证：随 ACS6000 系统 CE / cULus / GOST 等
- 关键警告：IGCT 与 Gate Unit 必须同型号匹配，混用不同代 IGCT+GU 可能触发误保护甚至损坏功率管
产品介绍
5SHY35L4520 是 ABB ACS6000 / PCS6000 中压变频里 IGCT 功率管的门极驱动单元。 用 IGCT 而不是 IGBT 做主功率开关（典型 3.3kV～6kV 传动），每个 IGCT 旁都扣着一个这种 Gate Unit——它把控制柜光纤脉冲变成能硬关断 IGCT 的大电流门极脉冲，同时盯着管子是否过流/过热往回报故障。
坦白讲这东西现场很少单买——通常是 IGCT + Gate Unit + 均压吸收 RC 成套换。老线跑十年以上，Gate Unit 上电解电容或光纤接收头老化会报”Gate Unit Communication Loss”或”IGCT Desat”。新机基本随 IGCT Kit 订，单独 5SHY35L4520 多是为老装置做关键备件。有一点要注意：Gate Unit 与 IGCT 有绑定关系（5SHY35L45xx 系列配对），换时要确认 IGCT 型号一致，控制柜里 CM 模块 Firmware 也要支持对应 GU 版本。
应用场景与行业案例
处理过矿山提升机 报”Phase U Gate Unit Fault”，复位后能跑半小时又跳。开功率柜量 GU 上 PWR LED 闪，光纤头全是灰尘——擦完暂好但几天再现，查是 GU 内接收光耦老化余量不足。最终成套换掉该相三只 IGCT + Gate Unit（同批次老化），之后再没跳。
典型场景：
- ——IGCT 直串拓扑，GU 故障=整机关脉冲锁死，停机代价极高
- ——高温多尘环境光纤头易污染，GU 需定期清洁或备件替换
- 冶金轧机主传 / 卷取机（PCS6000 四象限）——频繁加减速对 IGCT di/dt 考验大，GU 保护灵敏度关键
- 电厂辅机浆液循环泵高压变频改造维持——老 PCS6000 装置，GU 属 A 类消耗性电子备件
真实案例：西北某大型有色金属矿，主井提升机用 ABB SD（4.16kV / 3.5MW）。某冬夜 -25℃，运行中突报”IGCT Gate Unit U-phase Comm Error”，重试两次成功，第三次直接闭锁。到现场测 GU 光纤收发光正常但 PWR LED 微闪——拆出 Gate Unit（5SHY35L4520 配套），发现板上辅助电源滤波电容 ESR 飙高（目测无鼓包），低温下启振边际不足。库房恰有一块 NOS 5SHY35L4520 Gate Unit（同 AC10272001R0101），确认与现装 IGCT 5SHY35L4520 匹配→断电放电→换 GU→复检光纤接入→上控制电自检通过→空载试→带载运行 OK。临走叮嘱：这种 GU 板电容老化不明显，建议按 IGCT 成套年限（10~12 年）评估预防性更换或至少留同型号备件一只。
常见问题解答 (FAQ)
Q1：5SHY35L4520 Gate Unit 支持热插拔吗？能带电更换？
严禁带电插拔。 IGCT 门极单元连接功率管门极且带高压隔离要求，必须在主回路断电、直流母线放电完毕(>10 min 确认 <50V)、控制电源断开后操作。带电拔插可能击穿门极-阳极隔离或打坏 GU 输入光耦。
Q2：我柜里 IGCT 是 5SHY35L4510，能用 5SHY35L4520 的 Gate Unit 吗？
通常 5SHY35L45xx 系列 Gate Unit 有细分版本区分。部分批次 5SHY35L4520 GU 可向下兼容 5SHY35L4510 IGCT（同电压等级同封装），但。不确定时联系 ABB 服务中心确认 P/N 兼容性，别盲插——门极参数不对可能过驱动或保护误动。
按顺序：①看功率柜 GU 上 PWR / ERR LED 状态（闪/灭含义查手册）；②检查 GU 接收光纤头清洁度（90% 现场误报是光纤头脏——无尘纸+酒精轻擦）；③确认控制柜 CM 模块光纤发射端 LED 正常；④量 GU 辅助电源 ±15V/24V 是否正常到达端子；⑤若以上皆好仍报→GU 内部故障或 IGCT 门极老化，考虑替换。
Q4：二手/拆机 Gate Unit 怎么验？有风险吗？
GU 是精密高压隔离部件，建议：①外观无电弧痕迹、无熏黑、电容无鼓包；②要求卖家在 测试台或同型号柜做光纤链接+上电自检（GU PWR 常亮、无 ERR、控制卡认到 Gate Unit ID）；③核对编码标签 AC10272001R0101 及 5SXE10-0181 Rev 与现系统一致；④问清是否带 IGCT 配对证明（原拆自哪型号 IGCT Kit）。高风险件，无测试条件不建议盲目网购。
Q5：单独换 Gate Unit 还是必须 IGCT 成套换？
理想情况成套换（IGCT + GU + 压紧件），因 GU 门极参数与 IGCT 晶圆特性匹配调校。若仅 GU 确认故障且 IGCT 健康（导通压降正常、无过温历史），可单独换同型号 GU；反之 IGCT 已老化或经历过短路电流冲击，建议成对换避免新 GU 被旧 IGCT 拖坏。
Q6：与 5SXE10-0181 什么关系？板卡单独卖吗？
5SXE10-0181 是 Gate Unit 内的核心 PCB 板代号（有的供货是整 GU 含外壳/光纤座/接线端子，有的只供板），市场上有整件也有单板翻新。买前确认你要的是完整 Gate Unit Assembly(5SHY35L4520) 还是内部板 5SXE10-0181，两者安装方式不同，现场最常用是完整 GU Assembly。
