产品详情
· 型号：5SHY35L4520 / 5SXE10-0181 / AC10272001R0101
· 品牌：ABB
· 系列：5SHY系列IGCT
规格参数
- 器件类型：非对称集成门极换流晶闸管（IGCT）
- 断态重复峰值电压（VDRM）：4500 V
- 最大关断电流（ITGQM）：3500 A–4000 A（不同资料有差异，需以原厂手册为准）
- 正向浪涌电流：32 kA（10 ms正弦半波）
- 通态压降：约2.5 V（典型值）
- 开关损耗：约5.0 J/脉冲
- 开关速度：约1 μs（关断时间）
- 结温上限：175°C
- 安装力：40 kN（需专用液压夹具均匀施压）
- 封装形式：平板压接式（Press-Pack），非焊接封装
- 尺寸：约439 mm × 173 mm × 41 mm（净尺寸，含散热器接口）
- 重量：约2.9 kg–3.5 kg（裸模块）
- 冷却方式：水冷或强制风冷（取决于配套散热器）
- 绝缘等级：IP20（模块本体）
- 门极驱动：集成门极单元（5SXE10-0181为驱动板部件号）
- 反并联二极管：内置非对称续流二极管
- 产地：瑞士
产品介绍

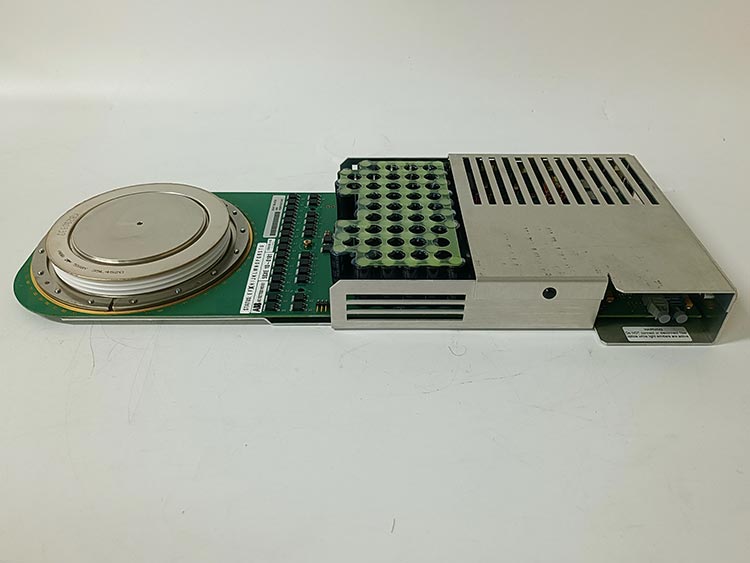

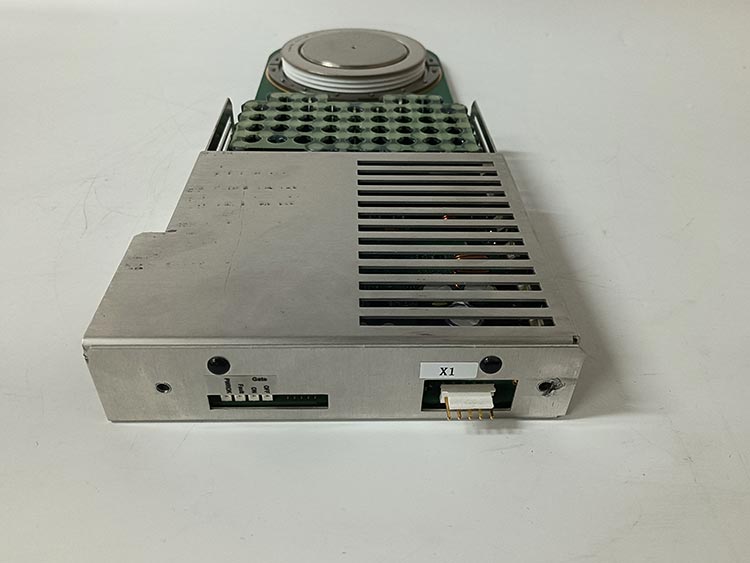

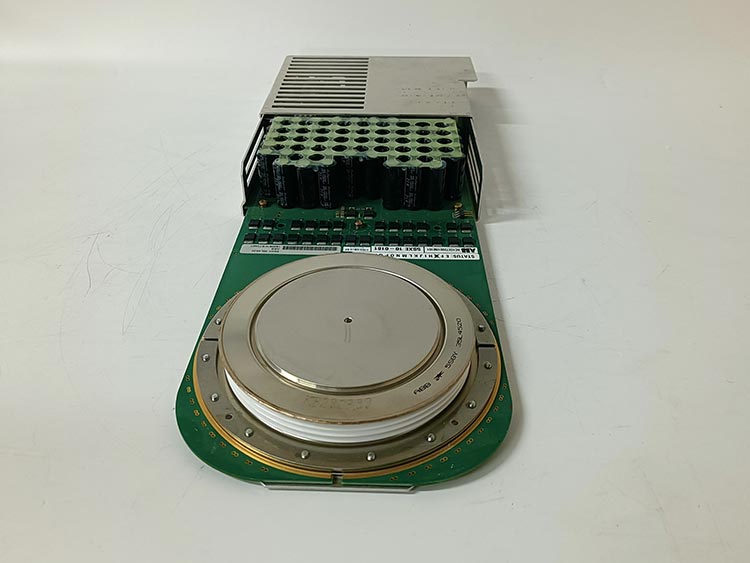

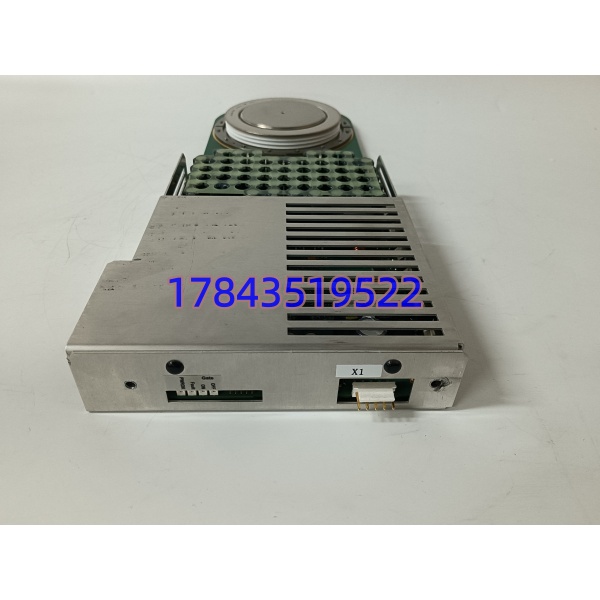

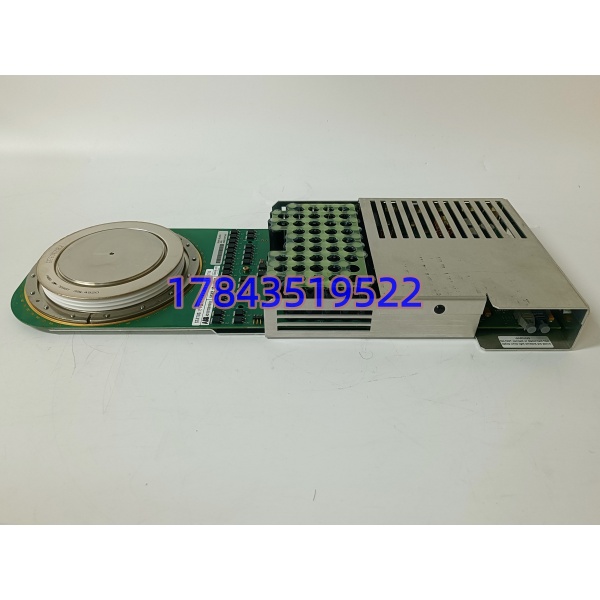

5SHY35L4520是ABB瑞士工厂生产的非对称IGCT功率模块，属于5SHY系列高压大电流半导体器件。这块模块的核心价值在于”压接式封装+集成门极驱动”的组合——平板结构把硅片直接夹在铜电极之间，电流路径短、热阻低，没有焊点老化的问题。4500 V耐压、3500 A以上的关断能力，放在大功率变频器或HVDC换流阀里，一颗就能扛住兆瓦级的功率。
跟IGBT比，IGCT的优势是通态损耗更低、浪涌电流耐受更强，但开关速度稍慢、驱动功率大。ABB把门极驱动电路集成在模块附近（5SXE10-0181即驱动单元部件号），省去了外部复杂的光纤隔离和高压驱动电源设计。坦白讲，这类器件不是”买回去自己焊”的东西——它需要配套的机械夹具、水冷散热器和专用门极驱动板，整套系统的设计门槛很高。
应用场景与行业案例
痛点切入
我在现场处理过IGCT失效的情况，那场面比IGBT炸管壮观多了——压接式封装失效时通常是硅片局部过热熔穿，但外壳不炸开，故障隐蔽性更强。更头疼的是，IGCT的关断能力跟结温强相关，散热设计稍有疏忽，额定电流下也可能关断失败。这块5SHY35L4520的40 kN安装力不是闹着玩的，压力不均会导致接触热阻飙升，结温在几分钟内突破175°C上限。
典型场景
- 高压直流输电·换流阀：HVDC换流阀的核心开关器件，负责把交流整流成直流或逆变成交流。非对称结构配合反并联二极管，实现双向电流控制。非它不可的原因是换流阀的串联均压设计绑定特定器件的静态和动态特性，换型号意味着重新做型式试验。
- 大功率中压变频·轧机主传动：钢铁厂轧机用的几兆瓦级变频器，IGCT的通态损耗比IGBT低30%–40%，长期运行电费差异巨大。水冷散热让它能在密闭电气室里稳定工作。
- 静止无功补偿器·SVC/TSC：电网侧的晶闸管投切电容器或TCR型SVC，IGCT的高浪涌电流能力（32 kA）让它能承受电容器投切时的冲击。
- 矿山提升机·四象限变频：矿井提升机需要频繁正反转和回馈制动，IGCT的双向可控特性配合反并联二极管，比IGBT+反并联二极管的组合更简洁可靠。
- 船舶电力推进：大功率推进变频器对体积和可靠性要求高，IGCT的压接封装抗振动能力优于焊接型IGBT模块。
真实案例
2019年秋天，我在华东某钢厂处理过一次轧机变频器故障。那台西门子SIMOVERT MV变频器用的就是ABB 5SHY系列IGCT，5SHY35L4520是其中一颗。故障现象很诡异：轻载运行正常，一轧钢就报”过流关断失败”。
拆开功率柜检查，水冷管路没有堵，流量正常。用红外热像仪扫了一遍，发现这颗IGCT的阳极铜板温度比相邻器件高15°C。拆下来一看，压接面的硅脂已经干裂，接触热阻从标称的0.38 K/W飙到了接近0.8 K/W。原因是上次检修时维修工为了赶时间，没有用扭矩扳手按规定角度逐步加压，而是直接一次拧到位，导致硅片受力不均。
当时钢厂的生产计划排得很满，停一天损失上百万。我们连夜从ABB渠道调了一颗同型号备件，重新涂覆导热硅脂，用液压夹具按40 kN分三次加压，每次间隔10分钟让铜板应力释放。凌晨3点上电，轧第一块钢就通过了。电气主管后来跟我说：”这玩意儿装一次比装发动机还讲究。”确实，IGCT的可靠性一半在器件本身，一半在安装工艺。
