产品详情

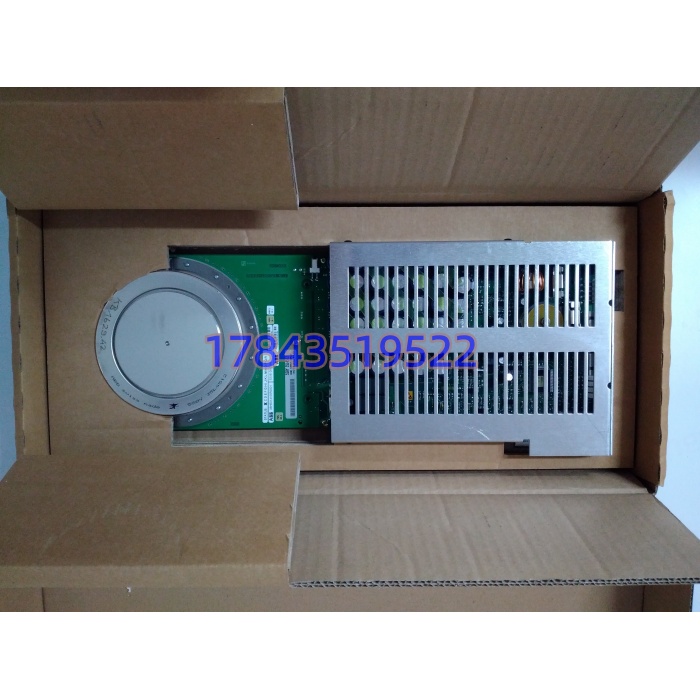

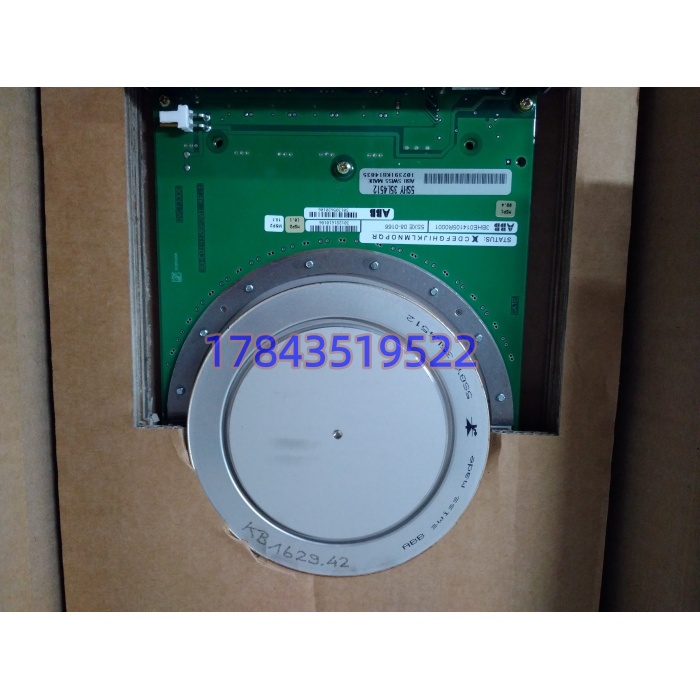

· 型号：5SHY35L4512（3BHE014105R0001，5SXE08-0166）
· 品牌：ABB
· 系列：ACS6000 / PCS6000 逆变功率单元 IGCT 组件
规格参数
| 参数项 | 5SHY35L4512 / 3BHE014105R0001 / 5SXE08-0166 值 |
|---|---|
| 产品定位 | 中压传动逆变桥 IGCT 功率组件（芯片+集成 GDU） |
| 适配系统 | ACS6000 INU、PCS6000 STATCOM、HVDC Light 换流阀子模块 |
| 器件类型 | 非对称 Integrated Gate-Commutated Thyristor（IGCT） |
| 阻断电压 VDRM | 4500 V |
| 通态电流 IT(AV) | 3500 A RMS（平均约 1100-1400 A 依散热） |
| 可关断电流 ITGQM | 约 4000 A |
| 浪涌电流 ITSM | 32-50 kA（10 ms，依测试条件） |
| 通态压降 Vt0 | ≤1.5 V @ 3500 A |
| 开关频率 | ≤1.2 kHz 典型（NPC 三电平），非 1600 Hz 硬开关 |
| 门极供电 | 28-40 V AC 方波或 DC，峰值电流限 8 A，GDU 功耗 ≤100 W |
| 光纤接口 | 双 POF：CS（控制输入）+ SF（状态反馈），-1 dBm 典型 |
| 关断负压 | -8…-10 V（GDU 内部生成） |
| 隔离耐压 | 控制-功率侧 ≥10 kV AC（GDU 级），组件整体 ≥12 kV RMS |
| 封装 | Press-pack 陶瓷金属密封圆盘，Ø≈100 mm，双面加压水冷 |
| 安装扭矩 | 压接螺栓 25-30 N·m，总压接力按柜型 12-14 kN |
| 结温范围 | -40…+125℃（运行），存储 -40…+150℃ |
| 尺寸重量 | 约 100×80×60 mm / 2.5 kg（不含散热） |
| 涂层 | GDU 板 conformal coating（防潮防盐雾） |
| 生命周期 | ABB 半导体长周期 Legacy，3BHE014105R0001 走 New Surplus / LTB |
产品介绍
从核心数据驱动切：ACS6000 逆变单元报“IGCT Fault”或“Phase Overcurrent”时，老师傅第一反应不是换整个 INU 功率柜，而是先查这一片 5SHY35L4512 加背部的 5SXE08-0166。IGCT 这东西结合 GTO 的耐压和 IGBT 的快关断，Press-pack 封装没有引线键合，失效模式是稳定短路（不会开路弧爆），所以换件比换 IGBT 模块安全但压装工艺苛刻度更高——某个钢厂热轧主传项目里碰过，备件是新但压接扭矩少打 5 N·m，运行 400 小时热阻爬升，结温暗飘到 131℃，触发多次软关断。3BHE014105R0001 这个组件号的价值就是把“芯片+匹配 GDU+出厂压装关系”绑死，现场不用自己配对门极单元版本，换上去光纤对准、水压正常就能跑。
生命周期口径里，5SHY35L4512 芯片 ABB 半导体仍按订单投料但交期 20-30 周，3BHE014105R0001 完整组件在传动服务渠道走 New Surplus，国内拆机件 8k-20k 人民币晃（看成色和压装痕迹）。但 ACS6000 这级传动一片 IGCT 红了=对应桥臂旁路、整机降容或停，矿山提升机/轧机主传一次非计划停机损失按小时百万级。TCO 算下来单组件价格不到一次停机的 1%，归 A 类没商量。严格来说 5SHY35L4512 与 5SHY3545L0020 同档可互替（尾号差在芯片批次和门极触发能量微调），但换芯片必须同换背部 5SXE08-0166 的固件段匹配，老 ACS6000 柜固件不认新 GDU 版本会报“Gate Unit Mismatch”。单买 5SXE08-0166 驱动板回来自己压装，风险在压接力分布不均——除非你有 ABB P-Tool 和扭矩校准，否则别拆组件卖。
应用场景与库存策略
停机损失视角：IGCT 功率组件故障不是“谐波变大”，是逆变桥臂直接旁路或炸机前软关断，多兆瓦电机丢转矩；矿山提升机半空中丢速、热轧机架堆钢，连续产线比变频器贵两个数量级。
典型场景与备货建议：
- 矿山主井提升机 ACS6000（6.6 kV，INU 每臂 2-3 片并联）：非 5SHY35L4512+5SXE08-0166 组件不可（GDU 版本锁死） → 建议单传动按桥臂数×0.5 冷备，至少每矿备 2 片，A 类管理。
- 热轧机主传/卷取（ 双传动冗余）：动作频次极高 → 备 2 片 New Surplus，要求带原厂压装扭矩记录标签。
- 电网 STATCOM PCS6000（无功补偿阀组）：动作少但备件更稀 → 按阀组子模块数×0.1 向上取整 LTB。
- 集团多厂同型 ABB 中压阵：走 ABB Drives 服务协议 VMI 代管 3-4 片，释放各厂资金。
- 沿海高湿（港口岸电 ）：选 GDU 带 G3 涂覆批次，普通涂层别上阀塔。
真实案例：2022 年华北某铁矿提升机， INU 的 A 相下臂 5SHY35L4512 结温暗漂触发软关断，传动报“IGCT 2 Fault”旁路该臂，提升机从 6 m/s 切到半速爬行，井下矿车卡中段 3 小时。库存 0，从沈阳同行库调 New Surplus 组件 2 天到，换片+重新压装（P-Tool 13 kN）+光纤对准 5 小时恢复。事后该矿把 IGCT 组件提 A 类，按“每传动备 2 片”囤 4 片（分两炸药库级库房），并把“Press-pack 接触面温度红外每月拍一次”写进点检卡。备件钱不到一次半速提矿影响产量的 3%。
