描述
产品详情
· 型号：5SHY35L4503（IGCT 主功率件；3BHB004693R0001=门极驱动 GDU；3BHB004692R0002=配套控制/保护板；5SXE01-0127=触发接口或关联辅助件——下单请注明需 IGCT 本体还是驱动板组件）
· 品牌：ABB
· 系列：5SHY 系列 IGCT / High Power Press-Pack Thyristor（用于 ACS6000、HVDC、SVC）
技术参数
| 项目 | 规格说明 |
|---|---|
| 产品名称 | ABB 5SHY35L4503 Integrated Gate-Commutated Thyristor (IGCT) — High Power Press-Pack |
| 关联零件号 | 3BHB004693R0001（Gate Drive Unit / GDU for 5SHY35L4503）、3BHB004692R0002（配套控制/保护接口板）、5SXE01-0127（触发板或关联辅助 SCR 元件） |
| 器件类型 | 非对称 IGCT（集成反向续流二极管功能可选依具体晶圆版），压接式(Press Pack / Hockey-Puck) |
| 断态重复峰值电压 VDRM | 4500 V（某些文献标 VRRM 4500V，VDSM 可达 5000~5200V 瞬态） |
| 通态平均电流 IT(AV) | 典型 350 A @ Tc=85℃；RMS 通态电流 IT(RMS) 参考 3500 A（依冷却条件） |
| 可关断电流 ITGQM | 参考 4000 A（依 datasheet 5SYA1228-01） |
| 通态峰值电压 VTM | ≤ 2.0 V @ 6000 A（典型 1.4~1.8V） |
| 门极触发 VGT / IGT | ≤ 3.0 V / ≤ 300 mA（由配套 GDU 3BHB004693R0001 提供 ±8~±10A 峰值门极脉冲） |
| 开关时间 | 开通 td(on) < 3 μs；关断 td(off) < 6 μs（IGCT 硬关断特性） |
| 热阻 Rth(j-c) | ≤ 0.012 K/kW（双面水冷），单面冷却参考 ≤0.02~0.03 K/kW |
| 冷却方式 | 双面直接水冷（去离子水闭环），须保证夹紧力符合 ABB Mounting Instruction（典型 40~70kN 依压板规格） |
| 触发/反馈接口 | 光纤（ST/SMA），GDU 收 PWM 指令、发 Fault/Ready 状态光信号，电气隔离 >10kV RMS |
| 工作结温 Tj | 0 ~ +125 ℃（存储 -40 ~ +85℃） |
| dv/dt & di/dt 耐受 | dv/dt ≥ 1000 V/μs（非导通），di/dt ≥ 500 A/μs（导通初始） |
| 封装形式 | Φ ≈ 73~100 mm 圆盘压接式（Hockey-Puck），厚度 ≈ 26~33 mm（依具体 rev）——请以原厂尺寸图为准 |
| 质保 | 全新原装 12 个月（IGCT 本体）；驱动板/控制板同等 12 个月或依批次注明 |
产品介绍

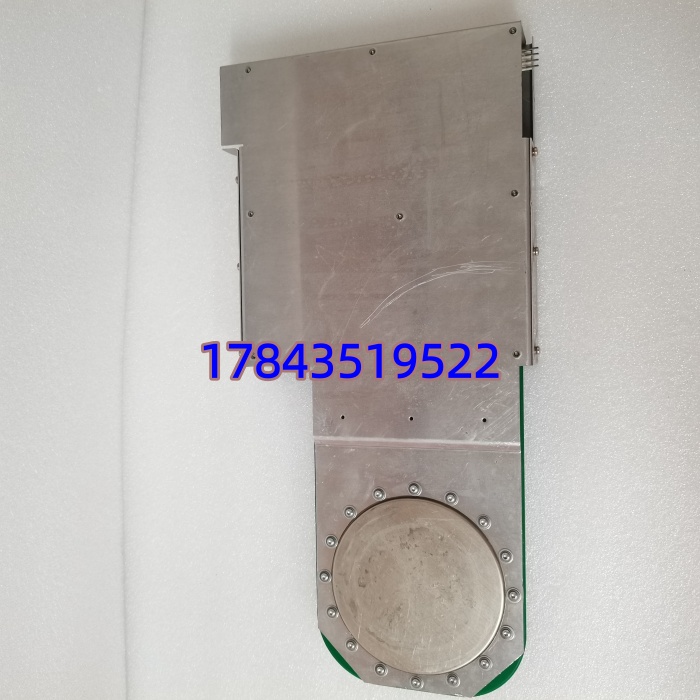

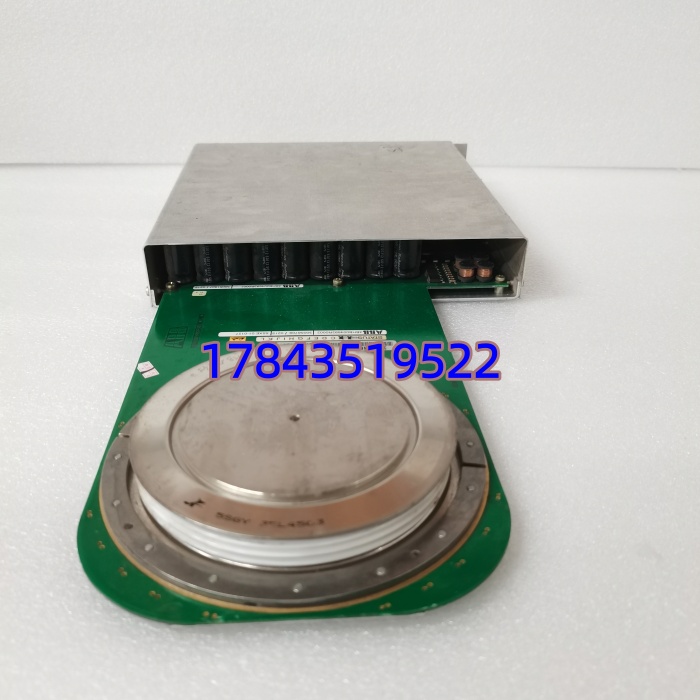

中压变频器报”IGCT Desat Fault”或 HVDC 阀塔定期轮换时，最头疼的就是这枚压接式 IGCT——它不像塑封 IGBT 能随手拔插，拆装必须放架子、按力矩打夹紧螺栓并重新做均压测试。5SHY35L4503 是 ABB ACS6000/ACS5000 和三电平 NPC 变流器中典型用的 4.5kV IGCT，内部把 GCT 芯片与反并联二极管（依版本）压封在圆盘陶瓷壳里，靠配套 3BHB004693R0001 门极驱动单元通过光纤收 PWM 指令做硬关断（关断损耗比 GTO 低一个量级）。现场实测发现，阀组炸机后往往连带 GDU 也过压损坏——严格来说，换 IGCT 建议同步检查 3BHB004693R0001 驱动板状态，只换功率件不留隐患。
注意它不是普通 SCR 或塑封 IGBT 模块，不能用在低压 400V 传动柜。压接安装须严格按 ABB 说明书控制压紧力（过紧碎片过松热阻飙升），新件到货建议先上动态均压测试台测反向恢复特性再装机。出库逐只打高压漏电流及触发一致性，附均压测试曲线；太原有库存通常 2～3 个工作日达（功率半导体因防震包装多走陆运保价）。
替换与升级建议
✅ 直接替换
- 5SHY35L4503 ↔ 同型号不同生产批次/revision：直接替，压接尺寸、电气参数一致，建议新件与同臂其余 IGCT 取自同批次或做 VDRM 配对测试
- 3BHB004693R0001（GDU）↔ 同目录号不同 FRN：背板兼容，注意光纤接头类型（ST 多数）一致
⚠️ 需关注（配套动作）
- 更换 IGCT 后必须重新调整压紧框架力矩并按 ABB 手册做静态/动态均压测试（尤其串联阀臂 ≥2 只），工作量约 2～4 小时 + 水冷系统排气，无额外硬件成本但需停机
- 若原系统用早期 5SHY35L451x 系列（更高电流版）替下此件，降额使用须校核最大负载电流不超过 ITGQM，不建议私自升/降档混用
❌ 硬件不兼容
- ABB 5SNA 系列 IGBT 模块（如 5SNA 2400E450300）、EUPEC / Infineon 压接式晶闸管——虽同为 Press-Pack 但门极特性、夹紧尺寸及 GDU 协议不同，不可直接替
- 普通塑封晶闸管模块或西门康 SKKT 系列——机械与电气均不匹配
若贵司现装印有其他近似编码（如 5SHY35L4520 / 5SHY40L4511）或不确定 GDU 型号，把清晰标签照片+阀塔/变频器型号发来核实完整 BOM（IGCT + GDU + 均压电容/RC Snubber）再下单
