描述
产品详情

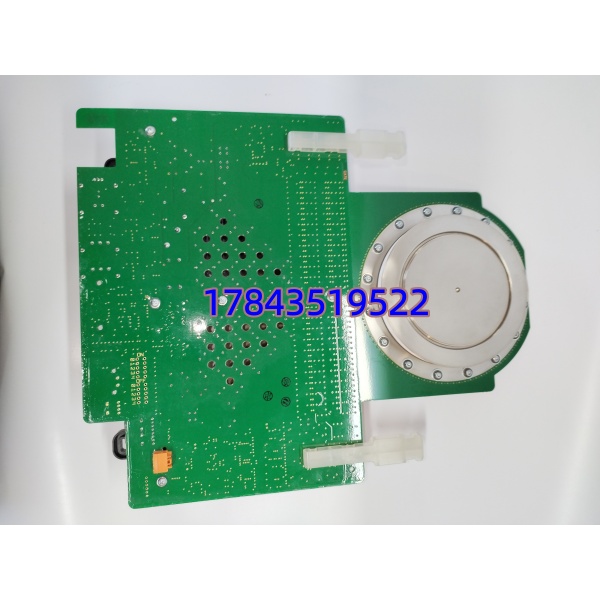

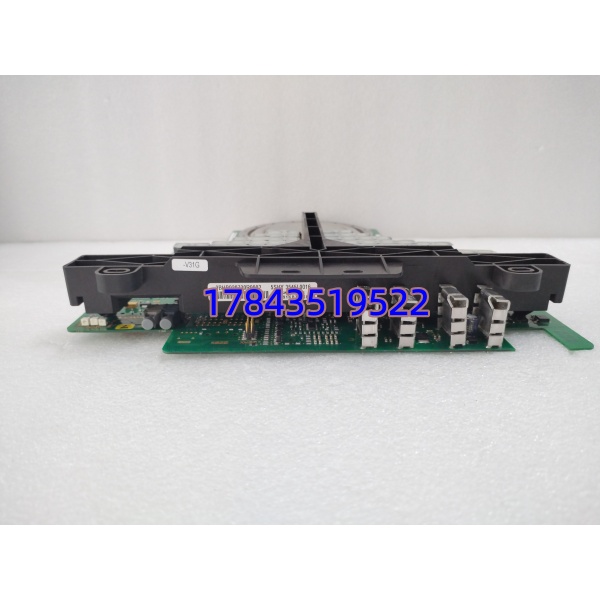

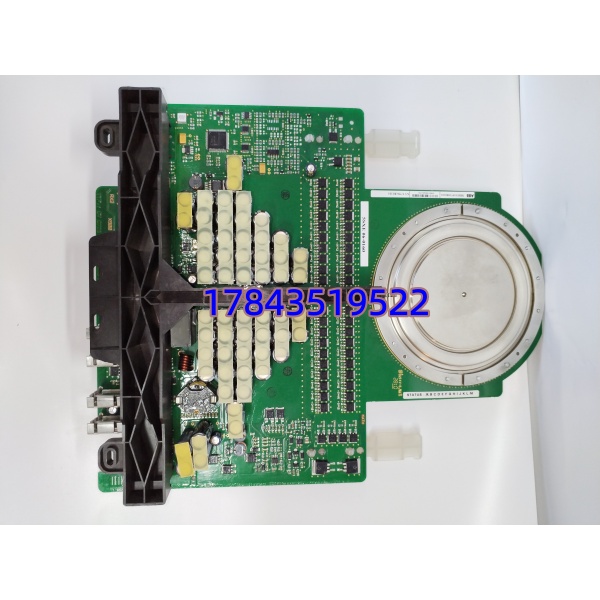

· 型号：5SHY3545L0616（ABB 5SHY 35mm 硅片直径 IGCT，常见完整号含后缀如 -L0616 / -L0001 等，您输 “5SHY3545L016.” 按惯例补全为 L0616 核对旧件）
· 品牌：ABB（ABB Switzerland Ltd., Power Semiconductors — Lenzburg Plant）
· 系列：5SHY IGCT Family — ACS6000 (3-level NPC) / ACS1000 / HVDC Light & FACTS 应用
规格参数
| 项目 | 说明 |
|---|---|
| 产品名称 | 5SHY3545L0616 Integrated Gate-Commutated Thyristor (IGCT) Module, 4.5 kV / 4000 A class |
| 器件类型 | IGCT（集成门极换流晶闸管），Press-Pack 压接圆盘式 |
| 额定断态重复正向/反向电压 V_DRM / V_RRM | 4500 V（4.5 kV 电压级） |
| 通态平均电流 I_T(AV) | 典型 4000 A（@ Tc 规定壳温及水冷条件，依 datasheet Rev.） |
| 最大通态方均根电流 I_TRMS | ≈ 5600 A |
| 关断可关断电流 I_TGQM | 典型 4000~4500 A（峰值，依门极驱动配合） |
| 通态压降 V_T | < 2.0~3.0 V @ I_T(AV)（结温 125℃ 典型） |
| 门极接口 | 光纤接收触发/关断指令（配 ABB 门极驱动板 3BHL000391P0101 或等价） |
| 封装形式 | Press-Pack 圆盘，硅片 Ø35mm 级，盘径 ≈ 100mm，厚 ≈ 26~30mm，上下阳极阴极金属接触面需镜面平整 |
| 冷却方式 | 双面水冷（典型 ACS6000 功率单元）或强制风冷依装配散热组件 |
| 工作结温 T_j | -40℃ ～ +125℃（瞬态 +150℃） |
| 存储温度 | -40℃ ～ +150℃ |
| 安装要求 | 压力组装——规定压紧力 40～70 kN（依 ABB 手册版次），须用标定液压压力机或扭矩扳手按分步对称施压；上下均热片+散热器接触面无划痕异物 |
| 配套件 | 必须配对应 IGCT 门极驱动板及功率单元散热组件——IGCT 本身无螺纹接线端子 |
| 认证 | UL / CE / RoHS（依批次），符合 IEC 60747 |
| 生命周期 | 部分 5SHY 老后缀 EOL/LTB——新功率单元平台可能用 5SGX 系列替代，老 ACS6000 维持用同号 NOS |
| 备注 | 5SHY3545L0616 与 5SHX1445H0001 外形接近但电流/硅片尺寸不同——严禁混用不确认，换前必须核对旧 IGCT 铭牌完整型号包括后缀数字 |
产品介绍
（从库存经理救火经验+物理安装特殊性切入）
在某个钢铁项目中遇过 ACS6000 因直流侧阻容吸收失效致 A 相下桥 IGCT 过压击穿——炸管碎片检出正是 5SHY3545L0616。这块东西不像 I/O 卡能徒手拔插，是 Press-Pack 圆盘夹在两片水冷散热片间，拆装须液压压力机定 52kN（依手册）分步对称加压，压力不足→局部过热，过压→陶瓷碎裂。您敲的 “5SHY3545L016.” 大概率是老 ERP 缺位补零——市场流通完整号为 5SHY3545L0616（偶有 L0001 等后缀差异，电气同），下单前务必核对旧件铭牌激光印字避免买错代次。
供应链实话：ABB 部分 5SHY 老后缀进 Last-Time-Buy，交期若还能订 12~24 周，现货靠 NOS。建议按功率柜桥臂做 A 类备件——关键产线(单传动/主轧) 至少 1 块冷备密封存防静电防潮柜，多台同型 ACS6000 可 N+1 共享但须确认夹紧工具兼容。二手 IGCT 极不推荐（热疲劳不可测），优先原厂密封 NOS 带测试标签。
应用场景与库存策略
IGCT 炸管 = 功率单元短路保护跳闸 = 中压传动全线停——连铸/热轧/矿井提升机每小时停机损失七位数起。
- 冶金热连轧/粗轧主传（ACS6000 三电平 NPC，每相桥 2~4 只 IGCT 共 12~24 只整机）：非 5SHY3545L0616（或对应电流级）不可——关断特性与门极驱动绑定。→
- 矿井提升机/皮带主驱（ACS1000 IGCT 版单传动）：无旁路。→ 建议自存 1 块或 O&M 合同 VMR。
- HVDC Light / STATCOM 试验台含 5SHY 系列：研发用可共用产线冷备不另囤。
- 老站 LTB 窗口：若 ABB 发 LTB notice 立即按桥臂总数 +1 锁定 NOS。
真实案例：华东某 1780 热连轧粗轧 因吸收电容老化致下桥 IGCT (5SHY3545L0616) 过压炸裂——原厂 NOS 交期 14 周。幸库房按去年建议囤 2 块 NOS（A/B 柜共享池）。停机泄能→拆旧盘(确认 DC Link <50V)→清理散热接触面镜面(无划痕可免砂)→新 IGCT 按手册液压 52kN 分步对称压紧→换新门极驱动板(同受冲击)→介电器耐压 OK→轻载试车恢复，停线 22h(含复检)。事后增补填水位。电气总监说：”IGCT 不像卡件三年一换——可一旦坏是炸柜级，这备件省不得，买错后缀更惨，核对铭牌再付钱。”
