产品详情

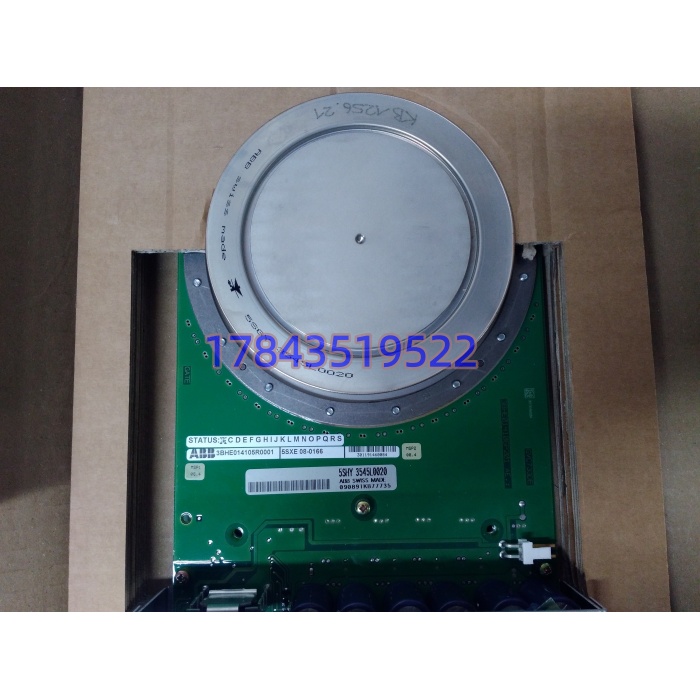

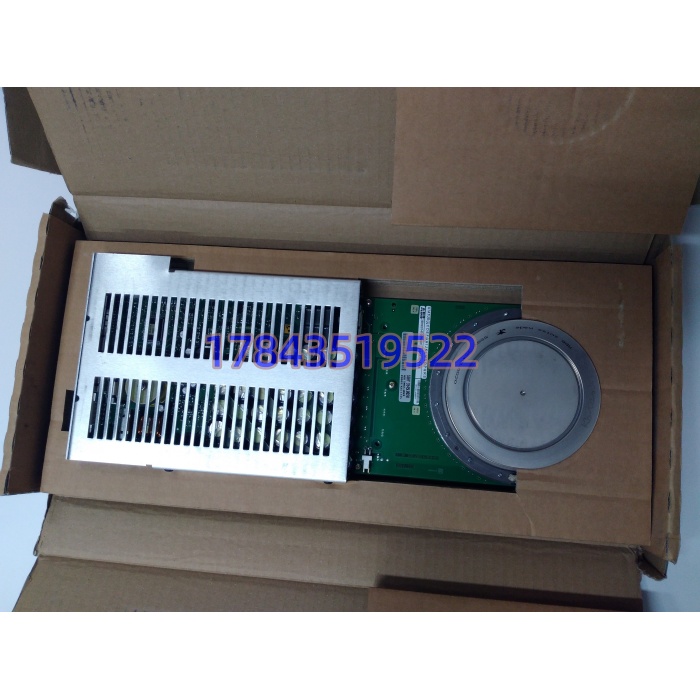

· 型号：5SHY3545L0020（组件号 3BHE014105R0001，驱动 5SXE08-0166）
· 品牌：ABB
· 系列：5SHY 系列 HiPak™ RC-IGCT / ACS6000 PCS6000 功率单元
规格参数
| 参数项 | 规格描述 |
|---|---|
| 器件定位 | 4500V 级 Press-pack 集成门极换向晶闸管（Asymmetric / RC-IGCT） |
| 适配系统 | ABB ACS6000 / ACS5000 中压传动、PCS6000 STATCOM、HVDC Light 换流阀、AC 800PEC 大功率电源 |
| 芯片型号 | 5SHY3545L0020（同系 L0004/L0009/L0016 电气机械互代，尾数差异） |
| 组件 PNC | 3BHE014105R0001（工厂把 IGCT + 匹配 GDU 绑成组件发货的内部订货号） |
| 门极驱动 | 5SXE08-0166（GDU，光纤 RX/TX，负压关断 -8…-10V，峰值 ±30A 门极电流；同系有写 0167 尾缀以实物 BOM 为准） |
| 阻断电压 VDRM | 4500 V（重复峰值断态） |
| 关断电流 ITGQM | ≈ 3500 A |
| 平均通态 ITAV | 1100–1400 A（依双面水冷散热条件降额） |
| 浪涌 ITSM (10ms) | ≈ 55 kA |
| 通态压降 | ≤ 1.8 V（典型 1.5–1.8 V @ 额定） |
| 开关频率 | ≤ 1.2 kHz（snubberless NPC 三电平应用） |
| 门极接口 | 双光纤（PWM 指令入 + 故障反馈出），符合 IEC 60747-5-5 |
| 驱动保护 | Desat 退饱和、过流软关断、UVLO、过温、故障光纤回报，检测至关断 < 2 μs |
| 封装 | Press-pack 陶瓷圆盘，外径约 Φ100 mm 级，需 40 kN 级夹紧力装于水冷散热副板 |
| 冷却 | 双面水冷（必需），无水冷单独风冷仅限降额实验态 |
| 隔离耐压 | 门极-阳极 ≥ 12 kV AC RMS（1 min） |
| 结温 | 0…+125 ℃（运行），HPT+ 版本至 +140 ℃；存储 -40…+60 ℃ |
| 生命周期 | 5SHY3545 系归 Classic 电力电子器件，原厂按非标 NCNR 询价，交期 20–40 周；二级市场全新库存/拆机测试件为主 |
产品介绍
从 D 核心数据驱动切：5SHY3545L0020 不是”模块”，是功率半导体里的”发动机活塞”——ACS6000 逆变柜里一面阀臂并 4–6 只这样的 IGCT 串联承 3300–6600 V 母线，一只击穿整臂短路，上级熔断器没来得及断就殃及同臂其余几只。3BHE014105R0001 的价值在于工厂把 IGCT 和 5SXE08-0166 驱动做了时序与负压基线匹配，现场别企图”买裸 5SHY3545L0020 + 随便配块 GDU”凑组件——门极引线电感和负压关断曲线不对，snubberless 设计会退化成硬关断炸管。
严格来说，L0020 与 L0004/L0009/L0016 在 ABB 内部是同一 5SHY3545 硅片批次的不同出厂尾标，电气可互代但压接框架激光序号和原柜 BOM 记录要对得上，审计严的电站（尤其核电辅助、电网 STATCOM）不接受”尾数不同但电气一样”的口头替代，必须走原厂 ECO 变更。供应链价值算账：单只 5SHY3545L0020 贸易商喊 8000–40000 元落差在是不是原厂 Press-pack、硅片批次是否翻新打磨、GDU 是否原配 5SXE08-0166；但 ACS6000 一台轧机传动因一只 IGCT 击穿停 8 小时，减产损失够买半柜 IGCT。ABC 进 A 类但必须按”阀臂套件”备（IGCT×N + 同批 GDU×N + 水冷副板密封件），单买一只裸管等于没备。
应用场景与库存策略
IGCT 最阴的故障不是炸（炸了好查），是”结温循环导致压接框架预紧力松弛，通态压降从 1.6V 爬到 2.4V，同臂均流偏移，最热那只先老化”，仪控盯直流电流不盯单管压降趋势，等另一只引爆才反推到三年前那次停机没做均流测试。
- 钢厂热连轧主传动 ACS6000（每柜 3 臂×4 只 5SHY3545L0020）：非它不可，3300V 母线无第二家 4500V snubberless 替；建议按”单柜阀臂套数 ×1 冷备套件（含同批 GDU+水冷板密封）”备，别按只买。
- 电网 STATCOM PCS6000（动态无功补偿阀塔）：ABC 定 A 类，安全库存 1 阀臂套件自有冷备 + 供应商代管 1 套，交期按贸易商现货 7–15 天，原厂 20–40 周。
- 矿山提升机/大型风机变频延寿：Last-time-buy 按在线阀臂数 ×1.5 套吃进，同批次硅片同批 GDU 绑定封存，跨批混装会均流漂移。
- 老 ACS6000 升 ACS6080 过渡期：若规划整体换 SiC 新阀，5SHY3545L0020 只备现网 10% 做桥接，不追加。
- 沿海/化工厂变频室（盐雾+水冷泄漏风险）：建议 IGCT 套件与水冷副板 O 圈、夹紧螺栓力矩规捆绑备，单换管不换密封等于半备。
某个项目里碰过这样一档：西南水电辅机 冷却水泵传动，雨季水冷副板微漏，一只 5SHY3545L0020 结温长期 +118℃ 运行（额定 125 上限），通态压降从 1.6V 爬到 2.3V 没人盯。11 个月后同臂另一只先炸，熔断器切断整臂，水泵跳闸致机组降负荷。拆阀看炸管压接框架有环裂纹，从备件柜取同 3BHE014105R0001 套件（含 5SXE08-0166 驱动+新水冷副板 O 圈）按 40kN 力矩重压装，之后把”单管通态压降趋势”纳进 AMS 硬 KPI，每季度做阀臂均流测试。再没在汛期抓瞎。
