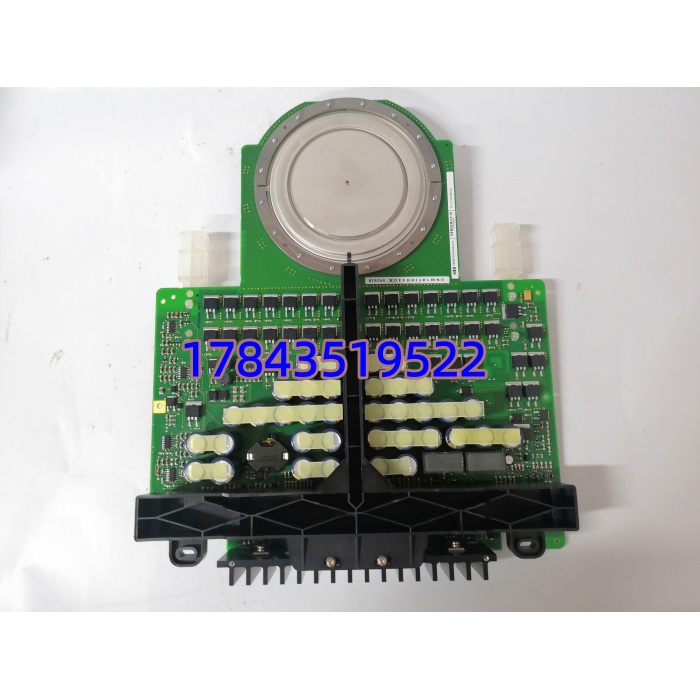

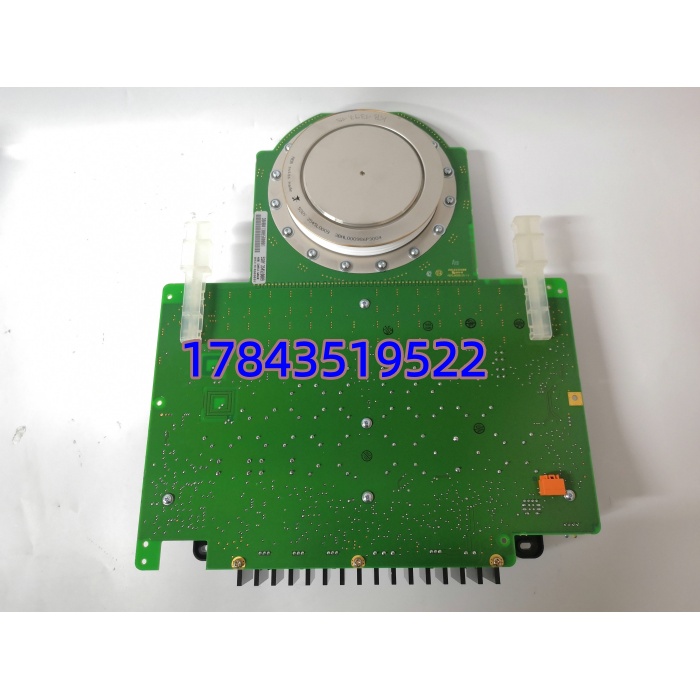

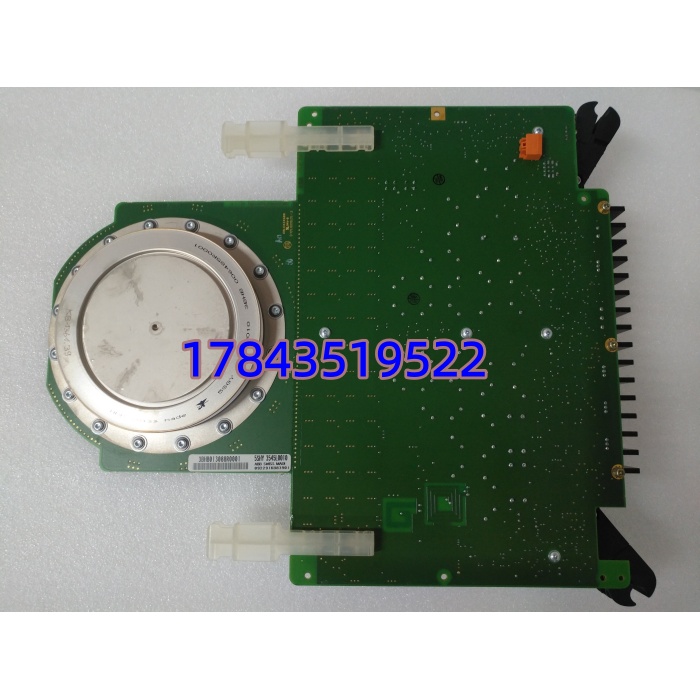

ABB 5SHY3545L0009 + GVC750BE101 | IGCT 4500V 3500A + 门极驱动单元

描述

产品详情

· 型号：5SHY3545L0009（IGCT）+ GVC750BE101 / 3BHB013085R0001 / 3BHE009681R0101（Gate Drive Unit 板组）

· 品牌：ABB（ABB Drives — ACS6000 / PCS6000 Medium Voltage Drive）

· 系列：StakPak IGCT + GDU (Gate Valve Control / GVC750 系列)

规格参数

• IGCT 功率器件：5SHY3545L0009
  • 类型：压接式 Integrated Gate-Commutated Thyristor（非螺栓，需液压压接框架）
  • 阻断电压 V_DRM：4500V（典型，非重复峰值 ≤5000V）
  • 通态电流 I_T(RMS)：≈3500A（@壳温 T_c=85℃），I_TSM浪涌 10kA 级（依 datasheet）
  • 开通/关断损耗：典型 t_on≈1～2μs，关断损耗 E_off≈数焦耳 @额定（需核对原厂曲线）
  • 冷却：水冷铝散热器夹装（两面压接），或风冷版依柜型；压力装配力矩/压紧力严格按手册
  • 封装：ABB StakPak 标准陶瓷封装，直径 ≈100mm 级
• 门极驱动单元（GVC750BE101 及相关板 3BHB013085R0001、3BHE009681R0101）：
  • 功能：接收逆变器控制柜光纤触发脉冲 → 放大为 IGCT 门极 ±15V 开通/-15V 关断信号；监测 desat/V_GE、温度、短路 → 光纤回报故障
  • 触发接口：光纤输入（触发令）+ 光纤输出（状态/故障反馈）至 INU / IGBT 控制板（如 CDI / RDCU）
  • 门极电源：通常由传动柜内隔离电源模块供 ±15V / +5V（依柜型确认）
  • 保护：di/dt 限制、短路保护（SC）、门极欠压检测、IGCT 结温估算辅助输入（通过 NTC 或柜温）
  • 安装：插/固定于 IGCT 压接框架旁驱动盒或专用 DIN 导轨位，连短门极电缆（≤150mm 严禁加长）
  • 配套板说明：3BHB013085R0001 通常为 GDU 主卡或接口适配，3BHE009681R0101 为 GVC750 系列控制/接口子板——三者成套出现，单独换需核对原柜 BOM
• 适用系统：ABB ACS6000 SD（同步/异步中压传动）、PCS6000（风电变流器老代）、部分 ABB HVDC Light 轻型直流站用 IGCT 阀段
• 认证：IGCT 符合 IEC 60747-6（晶闸管/IGCT 专项），GDU 符合 CE / UL 508（依批次）
• 存储：IGCT 需防静电袋 + 防震平放，忌单点受压；GDU 板防静电袋密封，湿度 <60%

产品介绍

这套是 ABB 中压传动（ACS6000 系列最常见）逆变柜里的核心功率+驱动组件——5SHY3545L0009 是 4500V 压接 IGCT，GVC750BE101 及其配套接口板（3BHB013085R0001 / 3BHE009681R0101）组成门极驱动单元，把控制柜光纤触发令变成 IGCT 开关动作并监控短路/过温回告。IGCT 不像 IGBT 模块插拔即换，它要放进液压压接框架、两面夹水冷散热器、按扭矩压紧——驱动板光纤和门极线极短，乱拉长会引入干扰致误触发。

坦白讲，换 IGCT 是高压柜里最”物理”的活。压接压力不够或散热器面有划痕会导致局部过热炸管。驱动板换件后必须核对光纤极性（Trigger / Status 不要插反），用柜内自诊断做 Gate Test 确认各相 GDU 回报 OK 再闭合直流母线。我现场见过驱动板插槽氧化导致某相 GDU 偶发无回报——ACS6000 报”IGCT Gate Failure”，清金手指氧化后恢复。

应用场景与行业案例

痛点切入：

矿井提升机或水泥回转窑用 ACS6000 中压传动，逆变柜 IGCT 老化炸管或 GDU 板报 Gate Fail——整机跳闸产线全停。IGCT 现货交期半年起，这种时候要的是测好拆机 IGCT（耐压测试合格）+ 匹配 rev 的 GVC750BE101 驱动板组，能立马压装恢复。

典型场景：

• 冶金/矿山 — ACS6000 SD 驱动大型同步电机（球磨/提升机），IGCT + GDU 逆变桥核心件
• 风电老代 — PCS6000 全功率变流器（IGCT 拓扑老型），GVC750 驱动板老化更换
• 船舶/港口 — 中压变频器备用功率单元，IGCT 作为战略备件（通常按相臂成对备）
• HVDC Light 老站 — IGCT 阀段维护（部分早期阀段用 5SHY 系列 IGCT + 专用 GDU）

真实案例：

北方某铁矿 Φ5.03×7.5m 球磨机 传动，运行第 11 年 R 相 U 桥臂 IGCT 炸管（冷却水杂质沉积致局部过热），连带 GVC750BE101 驱动板门极通道击毁。原厂新 IGCT 交期 20 周，停一天损失百万。从备件商调一套测好拆机 5SHY3545L0009（耐压 5200V 打过）+ GVC750BE101 含配套 3BHB013085R0001（同 HW rev），拆旧压框→清理散热器接触面（600目砂纸抛光）→按手册扭矩压装 IGCT→装 GDU 板→核对光纤 Trigger/Status→做柜内 Gate Test 四相全 PASS→缓慢升 DC Link 做轻载试车。当天下午恢复生产。老师傅说：”IGCT 不怕贵，压装不规范才要命。”
