描述
产品详情

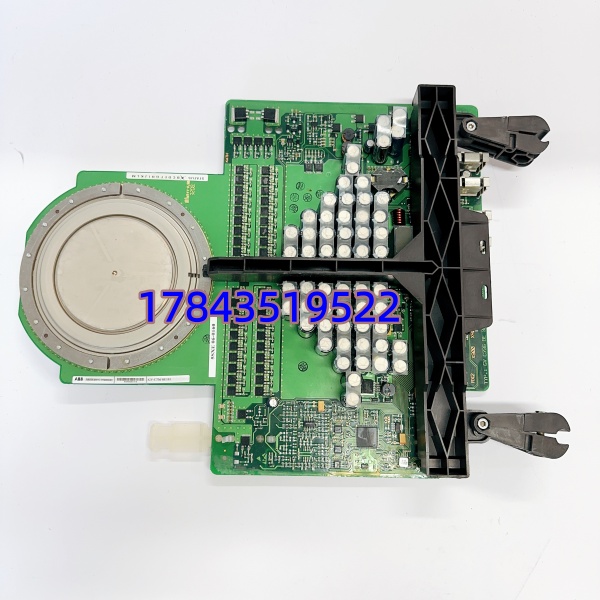

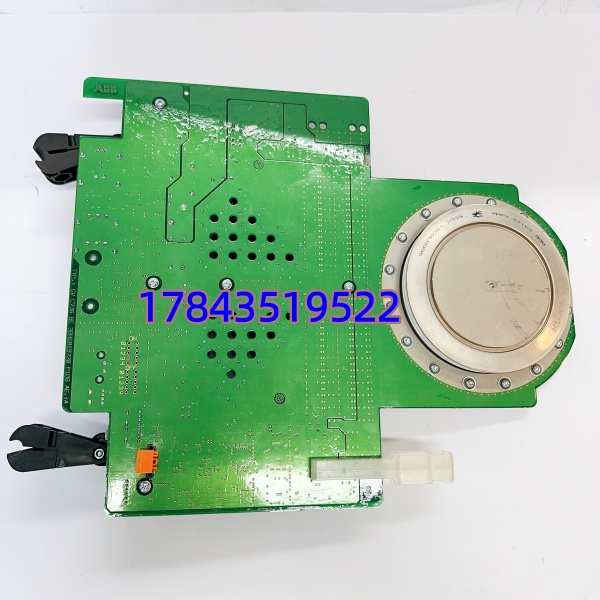

· 型号：5SHX1960L0006（物料号 3BHB016120R0002）+ GVC736BE101（物料号 3BHE019719R0101）
· 品牌：ABB
· 系列：5SHX IGCT Power Module + GVC736 Gate Unit — ACS6000 Medium Voltage Drive Inverter Stage
规格参数
- IGCT 功率模块 5SHX1960L0006（3BHB016120R0002）：
- 产品类型：集成门极换向晶闸管（IGCT）压接式功率模块（Press-pack）
- 重复关断电压 VDRM：3300V DC（非重复阻断依版本可至 3600~4500V，以 datasheet 为准）
- 平均通态电流 ITAV：≈1900A（@Tcase 70℃, 正弦半波），峰值浪涌 ITSM ≈30kA（10ms）
- 通态压降 VTM：典型 2.0~3.0V @ ITAV（SPT++ 芯片低损耗）
- 门极触发：VGT≈3V，IGT≈200mA（实际由 GVC736BE101 提供 ± 门极电流）
- 封装：圆形/方形 Press-pack，铜底板双面冷却（需液压夹紧机构按 ABB 规定力矩压紧）
- 热阻 Rth(j-c)：≈0.012~0.018 K/W（依冷却方式），工作结温 -40~+125℃
- 绝缘测试：端子-散热器 AC 10kV/1min（依版本），爬电距离符合 IEC 60747
- 配套门极单元：GVC736BE101 / GVC736AE101 系列（需匹配门极参数）
- 重量：≈3.0~3.5kg
- 门极驱动单元 GVC736BE101（3BHE019719R0101）：
- 产品类型：IGCT Gate Control / Valve Electronics Board（门极控制单元）
- 上行接口：高速光纤 RX（PWM 触发脉冲来自 PPC907/PCD 或 UUD148）+ 光纤 TX（状态/故障回传）
- 下行驱动：隔离推挽输出，门极开通正脉冲 + 关断负脉冲（典型门极电压 ±15V 依配对 IGCT）
- 保护功能：IGCT 欠饱和（Desat）检测、驱动电源欠压监测、板温报警，故障时光纤回传故障字并封脉冲
- 供电：取自阀基隔离辅助电源（典型 ±15V DC +5V，由 Gate Unit Power Supply 提供）
- 电气隔离：控制侧↔功率侧 光纤 + 光耦隔离 ≥2.5kV
- 安装：插入 IGCT 阀基架/门极单元机箱插槽，多芯插头锁紧
- 工作温度：-20~+60℃（阀厅/功率柜环境），存储 -40~+85℃
- 兼容主控：与 PPC907BE101、UUD148AE 等 ACS6000 控制处理器配对使用
产品介绍
这套是 ABB ACS6000 中压变频器逆变器相单元的核心——5SHX1960L0006 是 IGCT 功率开关，GVC736BE101 是它的”神经末梢”门极驱动板。IGCT 不像 IGBT 模块带插针，它是 Press-pack 圆饼，靠液压夹紧机构压在水冷散热片之间，门极通过 GVC736 的光纤收 PWM、放大成能关断 IGCT 的门极电流，同时监测 desat 和温度。两者必须配对使用，门极参数不匹配会炸管或误封脉冲。
坦白讲，IGCT 功率件本身很少自然失效（压接无焊点），但夹紧力衰减导致热阻升高、或 GVC736 光口老化致触发异常是现场常见诱因。换 IGCT 必须重新校力矩、清洁接触面、按 ABB 扭矩曲线紧压——我在现场见过因力矩不够运行半年后过热炸管的案例，这个步骤省不得。GVC736BE101 单独故障（报 Gate Unit Failure）可只换驱动板，功率件测试 OK 不必动。
应用场景与行业案例
中压传动报”IGCT Desat”或”Gate Unit Communication Lost”，阀组闭锁——轧机、矿井提升机、大型风机直接趴窝，停机代价按小时算百万级。这套备件的价值是让 ACS6000 逆变器相单元恢复运行而不必换整组功率柜。
典型场景：
- 冶金轧机主传动：ACS6000 驱动 6~12MW 轧机电机，每相 2~4 只 5SHX1960L0006 串联构成 IGCT 阀臂， 做各管门极控制。
- 矿山竖井提升机：重载启停冲击大，IGCT 短路耐受力强（30kA/10ms），优于同等级 IGBT。
- 大型风机/水泵变频：水泥/电力辅机 ACS1000 系列用同系 IGCT（电压等级可能不同），功率柜内更换。
- 船舶电力推进（中压）：紧凑 Press-pack 双面水冷适合空间受限船舱。
真实案例：西南某铝厂 6MW 铸轧机 ACS6000，运行中三相电流不平衡跳闸，报”Phase B IGCT Gate Unit Failure — No Sync”。到现场量 光口收发光正常但板载门极推挽 IC 温升异常，判断驱动板失效。IGCT 本体测试 VDRM/ITSM 合格未动。库房有测试好的 （同 3BHE019719R0101 版），断电拔旧插新，复紧光纤，上电自检 PASS，试车正常。老师傅说”IGCT 本体贵还难拆，幸亏只是门极板——以后按每柜备一块 GVC736″。另提醒：若 IGCT 本体也需换，务必新件与同相其余 IGCT 同批次配对做静态均压测试。
