描述
产品详情

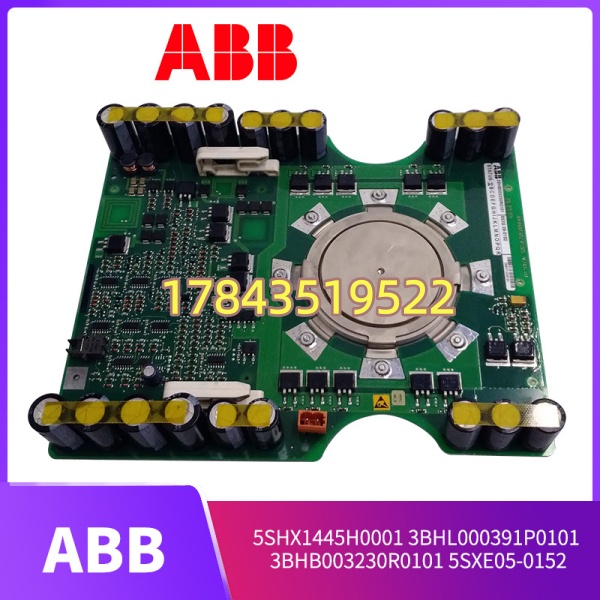

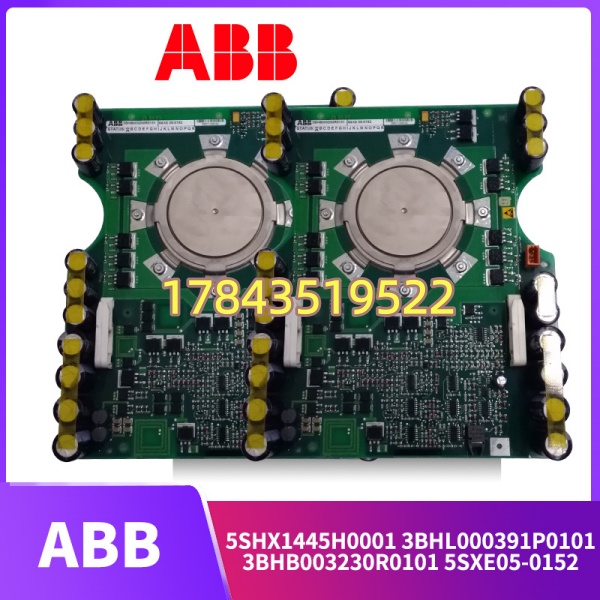

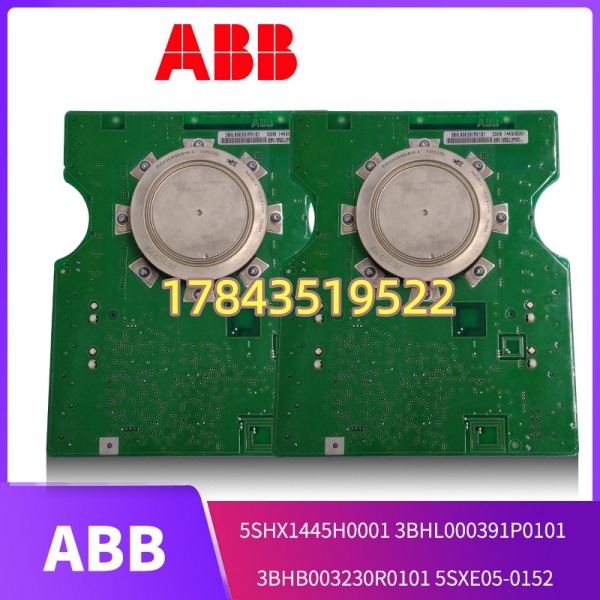

· 型号：5SHX1445H0001（订货/组件号 3BHL000391P0101）
· 品牌：ABB
· 系列：ABB IGCT 系列 — ACS6000 / ACS1000 / HVDC / SVC 功率单元
规格参数
- 器件类型：非对称 IGCT（Integrated Gate-Commutated Thyristor），压接式 Press-Pack
- 目录号/物料号：5SHX1445H0001，ABB 内部组件订货号 3BHL000391P0101
- 配套门极控制板：3BHB003230R0101（GVC704AE01 类 IGCT Gate Control Board）
- 配套驱动接口板：5SXE05-0152（IGCT Gate Drive Interface / Optical Firing Unit）
- 重复断态电压 VDRM / VRRM：4500 V（典型 4.5kV，部分资料标 5500V 需核对具体后缀）
- 通态平均电流 IT(AV)：≈1400 A（180° 导通，Tc=85℃），RMS 电流 ≈2200 A
- 浪涌电流 ITSM（1周期 50Hz）：≈6000~21000 A（依具体 IGCT 族，需核对原厂曲线）
- 门极触发电流 IGT：典型 2~3 A，门极触发电压 VGT ≈ 3 V
- 开通时间 ton：典型 1~2 μs，关断时间 toff：≈20~50 μs（依温度及 di/dt）
- 通态压降 VTM：≤ 2.2~2.5 V @ ITAV
- 热阻 Rth(j-c)：≤ 0.015~0.03 K/W（双面水冷），需精确控制夹紧力 70~90 kN
- 工作结温 Tj：-40~+125℃；存储 -40~+150℃
- 冷却方式：强制水冷或双面水冷（依功率单元设计），风冷版本少见
- 封装/安装：Press-Pack 圆盘压接，直径 ≈68mm 硅片/组件，无引脚焊接，靠压力接触
- 认证：符合 IEC 60747、IEC 61800相关标准，UL Recognized（依批次）
产品介绍
5SHX1445H0001 是 ABB 中高压变频（ACS6000/ACS1000）和 HVDC/SVC 换流阀里的核心功率开关——IGCT。它比传统 GTO 开关快、驱动简单，比同压级 IGBT 更能扛大电流，采用 Press-Pack 压接安装直接夹在水冷散热片之间。它本身不带智能，必须配合 3BHB003230R0101 门极控制板和 5SXE05-0152 驱动接口使用，三者版本需匹配原功率单元设计。
有一点要注意：这是高压功率半导体，不是插拔式 DCS 模块。更换时必须断开高压、确认直流母线放电完毕、松开压装夹具按力矩要求取出，新件放入后重新施加规定夹紧力（通常 70~90kN，依柜体图纸）。二手拆机件要重点查压接面氧化情况和硅片微裂纹，上机前建议做正向压降测试。
应用场景与行业案例
我在现场见过轧机主传报”IGCT Overcurrent/Fire Fault”，量门极波形正常，最终是 IGCT 压接面氧化导致接触电阻增大、局部过热失效——拆开水冷夹板看到接触环发蓝。这种件一旦挂，整柜功率单元旁路或直接跳闸，产线全停。
- 冶金热连轧/冷轧主传动(ACS6000)：每相桥臂多个 IGCT 串联，任一只失效系统锁机，必须原型号替换。
- HVDC 换流站 / SVC 静止无功补偿：换流阀塔内 IGCT/晶闸管组件，定期轮换备件防老化失效。
- 矿山提升机/大型球磨机主驱中压变频(ACS1000)：老旧柜 EOL 件，二手测 OK 件是唯一可行备件来源。
- UNITROL 6000 大型励磁系统功率柜：部分高功率版采用同类 IGCT 组件（需核对图纸）。
真实案例：
南方某不锈钢热轧厂 ACS6000 驱主轧同步电机，夜班跳停报 Phase A IGCT Fire Fault / Over Temp。复位无效，量门极光纤 OK，量直流母线无短路。拆功率单元水冷夹板，发现 #A2 IGCT（5SHX1445H0001）压接铜面氧化发蓝，硅片疑似局部退化。原厂已 EOL 新件，从合作渠道调拆机测 OK 件（附带正向压降测试报告及原厂标签照片），按图纸力矩重新压装、恢复水冷，上电阀自检通过，当班恢复生产。老师傅后来每季度做一次功率单元温差巡检——IGCT 压接面氧化是隐形杀手。
常见问题解答 (FAQ)
Q1：5SHX1445H0001 能单独当 PLC 模块或可控硅模块直接用吗？
不能。它是 IGCT 功率半导体，必须嵌在 ACS6000 等功率单元框架里，配合指定门极控制板（3BHB003230R0101 类）和驱动接口（5SXE05-0152），还需外部水冷/夹紧力。单独拿根线接它毫无意义也极危险。
Q2：3BHL000391P0101、3BHB003230R0101、5SXE05-0152 和 5SHX1445H0001 是什么关系？
5SHX1445H0001 = IGCT 功率芯片组件（压接件）；3BHL000391P0101 = IGCT 组件 ABB 内部成套订货号；3BHB003230R0101 = 门极控制板（GVC 系列）；5SXE05-0152 = 门极驱动/光耦接口板。换新 IGCT 时建议同步检查门极板状态，版本不匹配会报 Gate Fault。
Q3：新件还有供应吗？停产了怎么替代？
大部分 5SHX1445H0001 族已进入 EOL/Legacy 状态，ABB 官方推功率单元级升级或 AMS 服务置换。现实做法是采购测试 OK 拆机/翻新版（要求正向压降测试记录、外观无压痕裂纹）。严禁混用不同电压/电流等级的 IGCT 同桥臂串联。
Q4：更换 IGCT 有什么特殊工艺要求？
必须断高压、等直流母线放电（>5min），松开压装夹具按步骤取下旧件。新件压接面清洁无氧化，放入后按柜体图纸施加规定夹紧力（通常 70~90kN 液压压装机，不可随意扳手紧），重新接水冷并检查无渗漏。不按力矩压装会导致接触过热炸管。
Q5：二手/翻新 IGCT 怎么鉴别成色？
看 Press-Pack 两端铜接触面有无烧蚀/氧化/压痕过深（轻微正常使用痕 OK，发蓝发黑不要）；看侧面环氧有无裂纹；要求卖家提供室温正向压降 VFM 测试值（应与 datasheet 曲线吻合，明显偏高说明老化）。无测试报告的不建议直接装机。
