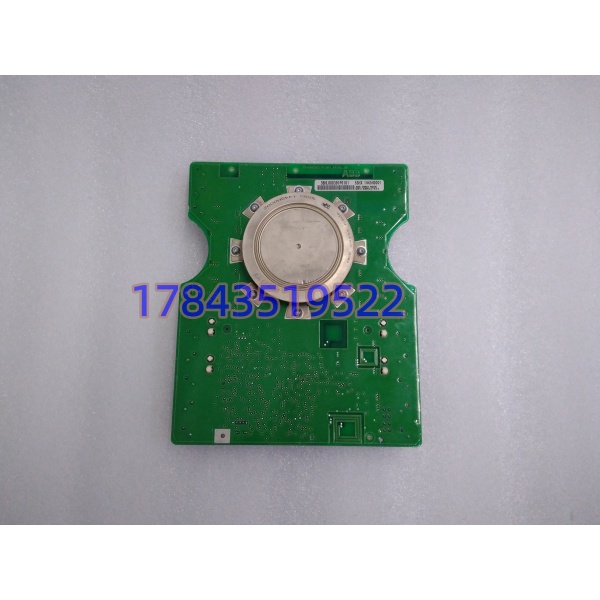

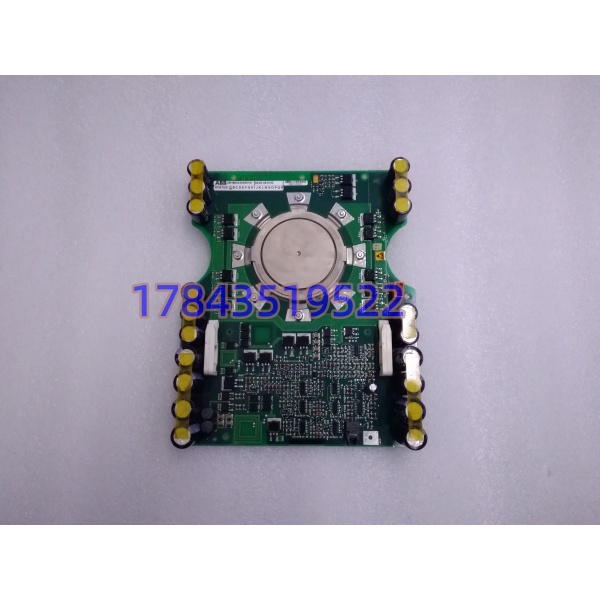

ABB 5SHX1445H0001 | IGCT功率半导体模块

描述

产品详情

· 型号：5SHX1445H0001（配套：3BHL00391P0101 / 3BHB003230R0101 / 5SXE05-0152）
· 品牌：ABB
· 系列：5SHX IGCT功率模块 / ACS中压变频器功率组件

规格参数

5SHX1445H0001 IGCT功率模块

3BHB003230R0101 / 5SXE05-0152 门极驱动板（Gate Drive Board）

产品介绍

搞过中压变频器的人都懂，ACS 5000或6000系列功率柜里，那些硕大的功率模块不是自己会“开”“关”的。这套型号组合（5SHX1445H0001 + 3BHL00391P0101 + 3BHB003230R0101 + 5SXE05-0152）就是ABB中压变频器功率单元里“干活”的那组核心件。

先说5SHX1445H0001，它属于ABB的IGCT（集成门极换流晶闸管）系列功率半导体。IGCT这东西你可以理解成“大号晶闸管+快速开关能力”的混合体——它同时有晶闸管的大电流耐受能力和IGBT那样的栅极关断能力，专门用在4500V、2000A以上级别的高压大电流场合。矿山破碎机、轧钢机、大型风机、船舶推进，这些动不动几兆瓦甚至十几兆瓦的设备，功率柜里用的就是这类模块。

3BHL00391P0101是这批货的备件订货号，3BHB003230R0101和5SXE05-0152则是配套的门极驱动控制板。驱动板负责把上层控制器的微弱开关指令，放大成能推动IGCT模块通断的强脉冲信号，同时承担光纤隔离、欠压保护、退饱和检测这些保命功能。驱动板坏了，功率模块就是块“砖头”，整个变频器功率单元直接趴窝。

市面上对这个型号组合的描述极其混乱。有的说它是“机器人控制单元”，有的说它是“DC-DC转换芯片”，有的说它是“断路器辅助触点”——这几种说法跟它的真实身份完全不搭边。这套东西的真实定位就是：ABB中压变频器功率单元的核心半导体+驱动板组件。 如果你在现场ACS 5000/6000变频器功率柜里看到一组带光纤接口、插在功率模块旁边的板子，那就是它。

应用场景与库存策略

痛点切入：
中压变频器功率单元坏了，要么是IGCT功率模块击穿短路，要么是门极驱动板烧了导致模块“关不断”。这两种故障都不会留给你慢慢等备件的时间——几千安培的主回路炸一下，柜子里漆黑一片。而且这套组件停产多年，功率模块和驱动板必须配套使用，买错了装上去系统不识别甚至直接炸。

典型场景与备货建议：

1. ACS 5000/6000中压变频器功率单元：驱动矿山破碎机、轧钢机、风机、压缩机。功率单元是“心脏”，坏了生产线直接停。建议功率模块和驱动板成套储备——每套功率单元备1套完整组件（IGCT模块+驱动板），因为模块与驱动板是配好对的，单换一块风险大。
2. 兆瓦级电机测试台：大型电机出厂测试平台的变频器功率单元，频繁启停、满负荷考核。建议备1套完整功率组件，上机前用万用表测模块的二极管压降和驱动板的输出信号。
3. 高压变频器延寿运行：设备运行超过十年，功率模块和驱动板进入老化期。建议做一次Last-time-buy，按未来3-5年用量锁定2-3套完整组件。

真实案例：
背景：某矿山，一台ACS 6000变频器驱动的球磨机突然跳闸，变频器报“功率单元故障”。打开功率柜，发现其中一个IGCT功率模块炸裂，驱动板也有烧蚀痕迹。
缺少备件引发的停机危机：库房只有散件，没有配套好的整套功率组件。采购紧急询价——同一串号被不同供应商说成“机器人控制器”“DC-DC芯片”“断路器触点”，参数完全对不上。球磨机停了5天，矿石堆场爆仓，后续选矿工序全部断粮。
库存策略的反思：该矿场随后把ACS 6000功率单元列为“红区备件”，按“IGCT模块+驱动板成套储备”的原则，每个功率单元备1套完整组件，采购时要求供应商提供配套测试报告。
