描述
产品详情

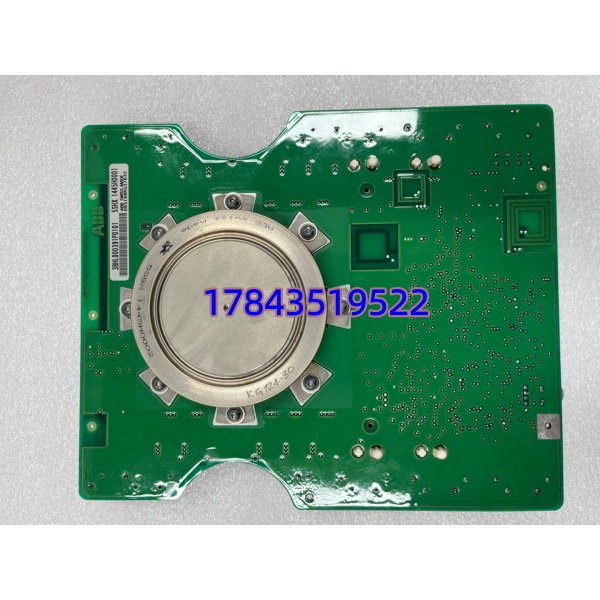

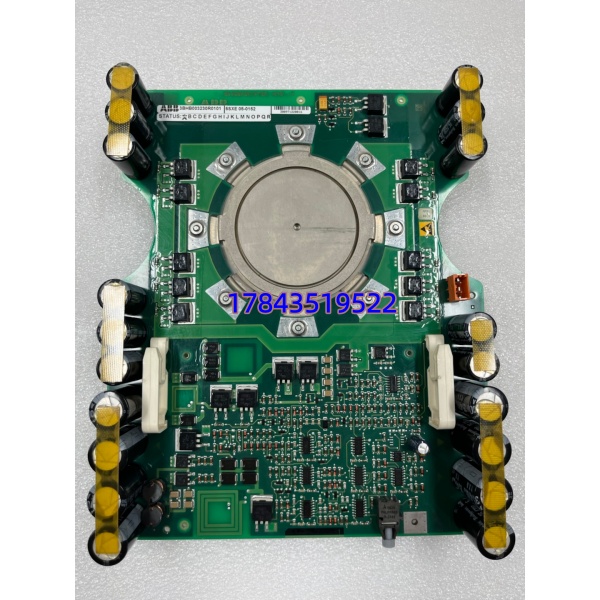

· 型号：5SHX1445H0001
· 品牌：ABB（ABB Switzerland Ltd., Power Semiconductors Lenzburg）
· 系列：ABB IGCT 5SHX Family — for ACS1000 / ACS6000 Medium Voltage Drives, HVDC Light / FACTS (SVC/STATCOM) 应用
规格参数
| 项目 | 说明 |
|---|---|
| 产品名称 | 5SHX1445H0001 Integrated Gate-Commutated Thyristor (IGCT) Module |
| 器件类型 | IGCT（集成门极换流晶闸管），Press-Pack 压接式圆盘封装 |
| 额定正向/反向阻断电压 V_DRM / V_RRM | 4500 V（4.5 kV 电压级） |
| 额定通态平均电流 I_T(AV) | 1400 A（@ Tc 规定壳温，依散热条件） |
| 最大通态方均根电流 I_TRMS | ≈ 2200 A |
| 关断可关断电流 I_TGQM | 典型 4000 A（峰值，依 datasheet 版本） |
| 开通时间 t_on | 典型 1～2 µs |
| 关断时间 t_off (存储时间+下降) | 典型 20～30 µs |
| 通态压降 V_T | < 1.8～2.5 V @ 额定电流（依结温） |
| 门极接口 | 集成门极单元通过光纤接收触发/关断指令（需配套 ABB 门极驱动板如 3BHL000391P0101） |
| 封装形式 | Press-Pack 圆盘形，直径 ≈ 68～100 mm（硅片直径 68mm 级），厚度 ≈ 26～30 mm，上下阳极阴极面金属接触 |
| 冷却方式 | 双面水冷（典型 ACS6000 功率单元）或强制风冷（依装配散热片设计） |
| 工作结温 T_j | -40℃ ～ +125℃（部分资料上限 +150℃ 瞬态） |
| 存储温度 | -40℃ ～ +150℃ |
| 安装要求 | 压力组装——规定压紧力（典型 40～70 kN 依手册），需扭矩扳手按 ABB 手册分步对称施压；上下需均热片+散热器 |
| 配套件 | 必须配对应 IGCT 门极驱动板（常见 3BHL000391P0101 / 3BHB003230R0101 系列）及功率单元散热组件——IGCT 本身无螺丝接线 |
| 认证 | UL / CE / RoHS（依生产批次），符合 IEC 60747 半导体器件标准 |
| 生命周期 | 部分 5SHX 系列处 EOL / LTB 阶段——新功率单元可能用 5SGX 系列替代，老 ACS6000 维持用同号 NOS |
| 备注 | 5SHX1445H0001 与 5SGX1445H0001 外形接近但电气参数/门极要求不同——严禁混用未经 ABB 书面确认 |
产品介绍
（从停机损失+更换复杂度切入）
碰过冶金厂 ACS6000 传动因 IGCT 炸裂（直流侧短路引发）整柜停——等空运这块 5SHX1445H0001 交期若还能订要 12~20 周，现货二手市场炒到数万。这块 IGCT 是 ACS6000 三电平逆变桥的”心脏”，压接在圆盘散热片间，不像插卡能徒手换——拆装必须扭矩扳手按 ABB 手册分步对称施压（典型 40~70kN / 对应螺栓扭矩值），压力不均或接触面有异物直接导致局部过热炸管。严格来说，它只在配套门极驱动板版本及功率单元夹紧力设计匹配时直换，不同代（5SHX vs 5SGX）物理尺寸接近但门极特性与关断能力不同，混用危险。
库存判断很明确：关键产线（单传动无冗余或主轧机）建议按功率单元相数做战略囤货——至少 1 块冷备(A类)，多相桥可 N+1 共享但确保同批次同型号。二手拆机 IGCT 极不推荐（功率器件老化/热循环疲劳难测），优先找原厂密封 NOS 带测试证书。收到立即转存防静电/防潮柜，避免压装面划伤。
应用场景与库存策略
IGCT 炸管或关断失败 = 功率单元短路保护动作 = 中压传动跳闸 = 连铸/热轧/矿井提升机全线停——每小时损失通常六至七位数起。
- 冶金热连轧/粗轧主传（ACS6000 + 同步/异步电机 3~10MW）：每相桥臂 2~4 只 IGCT（三电平 NPC 共 12~24 只整机），非 5SHX1445H0001 不可——关断特性与门极驱动绑定。→
- 矿井提升机/皮带主驱（ACS1000 系列 IGCT 版）：单传动无旁路。→ 建议自存 1 块或要求 O&M 合同 VMR。
- 风电/柔性输电试验台（HVDC Light / STATCOM 含 5SHX 系列）：研发用可共用产线冷备不另囤。
- 老站改造过渡期：若 ABB 发 LTB notice 立即 Last-Time-Buy 按桥臂总数 +1 锁定库存。
真实案例：北方某 1580 粗轧 因直流侧阻容吸收失效致 A 相下桥 IGCT 过压击穿炸裂——碎片检出为 5SHX1445H0001。原厂该型号 NOS 有货但需瑞士调拨交期 6 周，停产预警已发。库房按去年建议囤了 2 块 NOS（A 柜 B 柜共享池），断电泄放 DC Link → 拆旧 IGCT + 清理散热接触面 → 新 IGCT 按手册分步对称压紧力（液压压力机定 52kN）→ 换新门极驱动板（同批受损）→ 介电器耐压测试 → 轻载试车 OK 恢复，停线 26 小时（含功率单元清洁复检）。事后增补买回库存水位。电气总工感慨：”IGCT 不像卡件常坏，可一旦坏就是炸柜级别的——这东西省备件钱等于赌运气，赌输一次停产吃半年利润。”
