产品详情
· 型号：5SHX0660F0002
· 品牌：ABB（ABB Switzerland / ABB Semiconductors）
· 系列：5SHX IGCT（Integrated Gate-Commutated Thyristor）系列 — 4.5kV class
规格参数
- 产品型号：5SHX0660F0002（5SHX 0660 F0002）
- 器件类型：逆导型或非对称 IGCT（依具体后缀批次，Typical: Asymmetric IGCT w/ freewheeling diode integrated or separate — 以原厂 datasheet为准）
- 重复峰值断态电压 VDRM：4500 V
- 重复峰值反向电压 VRRM：4500 V
- 通态平均电流 IT(AV)：~660 A（@ Tc=85℃ 壳温条件下，具体依 datasheet derating curve）
- 可关断电流 ITGQ（max turn-off）：典型 ≥ 2000 A（@ 2800V DC Link，依版本）
- 通态压降 VTM：典型 2.1～3.0 V @ 额定（需核对 datasheet）
- 门极触发/关断要求：需配 ABB 专用 IGCT 门极驱动单元（如 3BHB003041R0001 / GUS / GVC 系列驱动板），典型门极关断电流负向峰值 -400～-600 A 级
- 封装形式：压接式（Press-pack），双面散热，无引线键合，直径约 74～100 mm（依具体 5SHX06xx 尺寸，常见 ≈ 74mm 或 100mm wafer），高度约 26～33 mm
- 贮存温度：-40 ～ +125 ℃
- 工作结温 Tj：-40 ～ +125 ℃（瞬态 +150℃ 短时，依 datasheet）
- 配套件：需原厂压力夹具（clamping frame）、门极弹簧探针组件、散热器（水冷/风冷）、门极驱动板（单独采购，常见 3BHB003041R0001 或 GVC700AE01 + P201 子板组合）
- 认证：符合 IEC 60747-x，RoHS（后期批次），UL 认证依具体 datasheet
- 备注：5SHX0660F0002 常与 5SDF 系列二极管或外接 FWD 配合使用，具体依功率柜 BOM
产品介绍

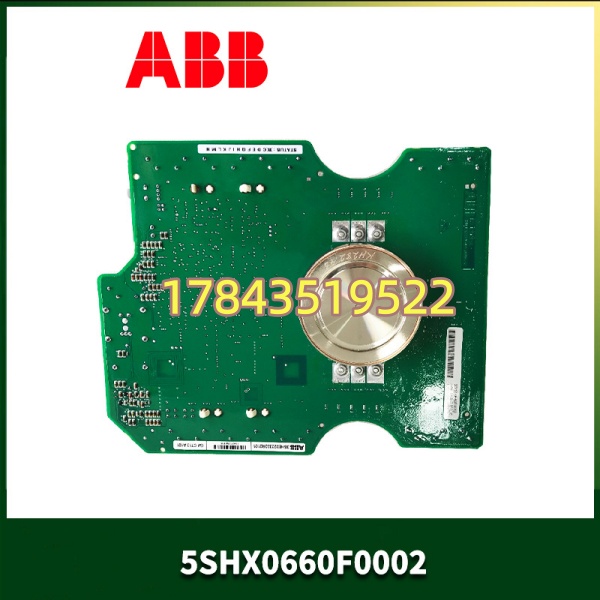

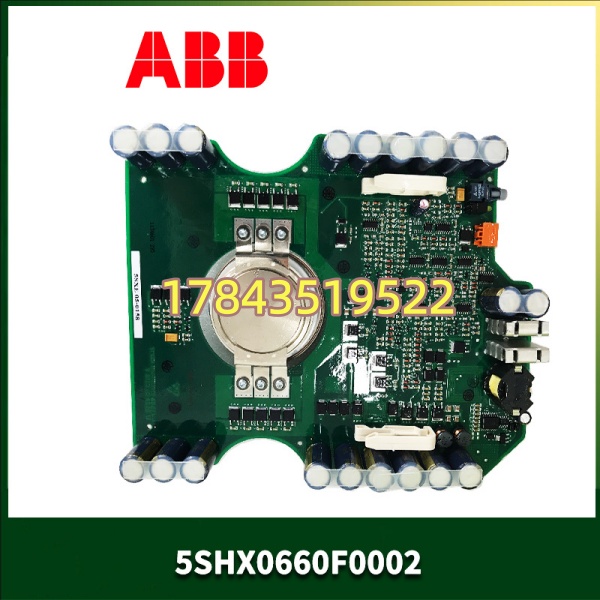

5SHX0660F0002 是 ABB 中压传动（ACS6000/ACS5000）和大型励磁装置里的核心功率开关——IGCT（集成门极换相晶闸管）。它跟 IGBT 模块不同，是压接式双面散热元件，靠几十 kN 液压/机械夹力装在散热器之间，由专用门极驱动板发 μs 级关断脉冲实现硬开关。简单说：没有它，ACS6000 功率柜就是一堆铜排和散热片。
坦白讲这东西在现场不是”坏了就单换”的小活——换 IGCT 必须拆功率柜压板、清洁接触面、按力矩曲线压紧、重新校门极回路、做高压耐压和脉冲测试。老线 IGCT 老化或炸管后，找原厂全新尾单或可靠测试拆机件是唯一出路（ABB 部分老 5SHX 已 EOL）。有一点要注意：IGCT 批次必须与门极驱动板/GVC 固件兼容，混用不同代际可能触发 desat 或关断失败报警。采购时一定核对原机 BOM 精确型号包括后缀，最好让卖家提供原厂标签照片。
应用场景与行业案例
痛点切入：
我在现场遇过 ACS6000 功率柜因 IGCT 老化炸管——DC Link 短路弧光、柜门变形、全线停产。更常见的是传动间歇性报”IGCT Desat Trip”或”Gate Pulse Missing”，复位几次又跳，量门极回路 OK 但关断波形畸变，基本是 IGCT 结特性漂移。这种时候你不换 IGCT 永远消不掉报警，而且继续强运会炸相邻臂。
典型场景：
- 冶金热连轧主传（ACS6000）——每相桥臂 2～4 只 5SHX0660F0002 串联（依电压等级），构成三电平 NPC 逆变桥，非它不可。
- 矿山主通风机/提升机中压变频（ACS5000）——老系统用 4.5kV IGCT 方案，MRO 阶段需备件替换老化管。
- 大型同步电机励磁（UNITROL 5000 晶闸管桥替代方案或 HVDC 轻型）——部分早期柔性直流平台用同类 5SHX IGCT 作换流阀元件。
- 水泥厂原料磨主驱变频改造——ACS6000 功率柜 IGCT 定期轮换备件（建议同批次成对更换同桥臂）。
真实案例：
西南某铝厂 2300mm 热连轧粗轧主传 ACS6000，运行第 14 年某天跳”R-phase IGCT Desat – Retry Failed”。复位两次仍报，量门极驱动板脉冲正常、光纤链路 OK，初步判断 IGCT 结退化。申请停机窗口——断主电、等 DC Link 放完电（至少 15 min），拆前面压板框架、取出旧 5SHX0660F0002（上表面有轻微过热变色），清洁上下散热接触面（无砂纸打磨，只用无水乙醇+无尘布），放入库房提前订好的全新原盒 5SHX0660F0002（核对后缀 F0002 一致），按 ABB 扭矩曲线分三级压紧夹具（典型 70～90 kN，依手册），恢复门极探针、做门极回路阻抗测量、高压耐压 OK、带载点车——恢复正常。老师傅说”IGCT 这东西一坏要么小报警要么大爆炸，平时年检量门极回路电阻，该备就备一对同桥臂的”。确实，压接器件最怕压紧力不均和接触面污染。
常见问题解答 (FAQ)
Q1：IGCT 支持热插拔吗？能带电更换吗？
绝对禁止。必须断主电等 DC Link 完全放电（≥15 min，测 P-N 电压 < 50V 确认），松开压紧框架取出。带电操作不仅危险，残余电荷会通过门极探针打坏驱动板甚至伤人。
Q2：5SHX0660F0002 能和旧门极驱动板混用吗？新批次 IGCT 兼容老驱动吗？
需核对。IGCT 和门极驱动单元（如 3BHB003041R0001、GVC700AE01+P201 等）有匹配要求——门极关断能量、探针几何、desat 阈值要兼容。ABB 同代 5SHX06xx 通常向下兼容，但跨大版本（早期 5SHX01xx → 5SHX06xx）可能需同步升级驱动板或固件。换之前拍下原机驱动板型号发给卖家确认。
Q3：压紧力/扭矩有什么讲究？自己压行吗？
压紧力是 IGCT 寿命关键。必须用原厂推荐液压夹具或扭矩扳手按手册分级施力（典型 70～90 kN 或对应螺栓扭矩，依具体夹具 BOM），均匀对角拧紧。压力不足→接触热阻大→局部过热→炸管；压力过大→陶瓷管壳碎裂。我在现场见过用普通扳手凭手感硬拧导致 IGCT 开裂的，千万别省这步。
Q4：全新原盒和拆机测试件怎么选？怎么鉴别？
全新原盒优先（有原厂标签、防静电真空包装、COC 证书），适合关键产线首次替换。测试拆机件仅建议作应急冷备或预算受限时选用——要求卖家提供：①外观无电弧烧蚀/过热变色；②门极探针电阻测试记录；③原拆机来源（同型号系统、非炸机残骸）。收到先目检再入库，勿直接装机。
Q5：需要成对更换吗？同桥臂两只都要换？
建议同桥臂（同一相上/下管或串联臂）IGCT 尽量同批次成对更换，避免特性离散导致均压不均、一先一后触发 desat。如果仅一只明显故障其余实测参数正常可单换，但新件批次尽量接近。
Q6：配套的门极驱动板（如 3BHB003041R0001）要一起买吗？
如果驱动板本身无故障可不换，但 IGCT 炸管时常连带损坏门极板——建议备件包含对应 GVC/GUS 驱动板或至少留一块冷备。下单前确认你柜内用的是 GVC700AE01 + 3BHB003152P201 还是老式 3BHB003041R0001 独立驱动单元，别买错。
