描述
产品深度介绍

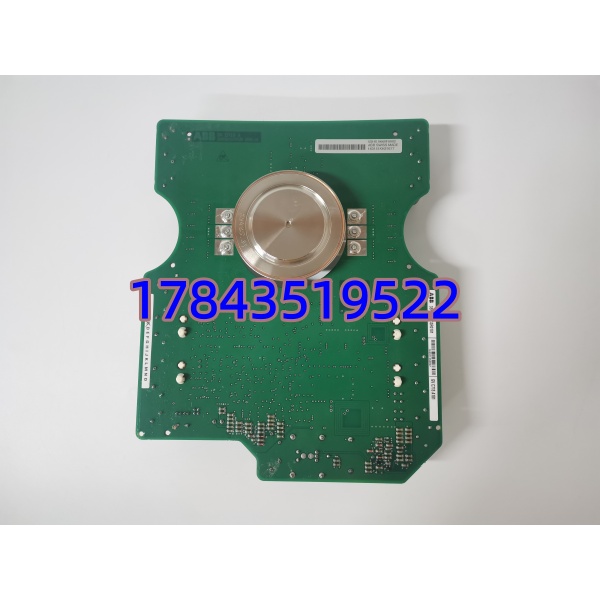

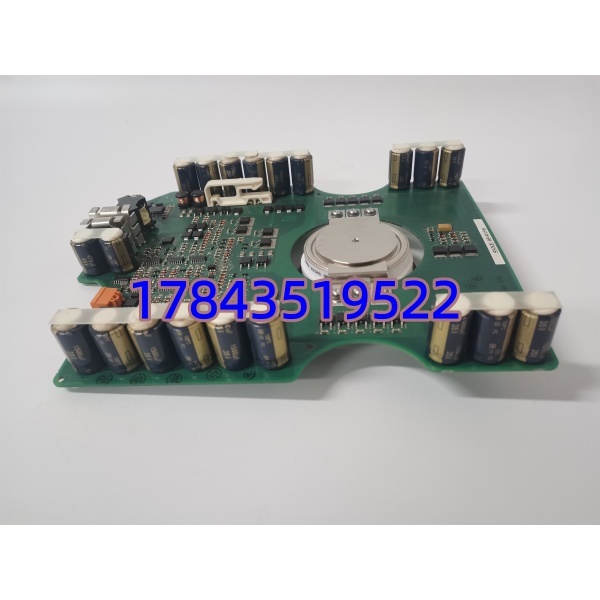

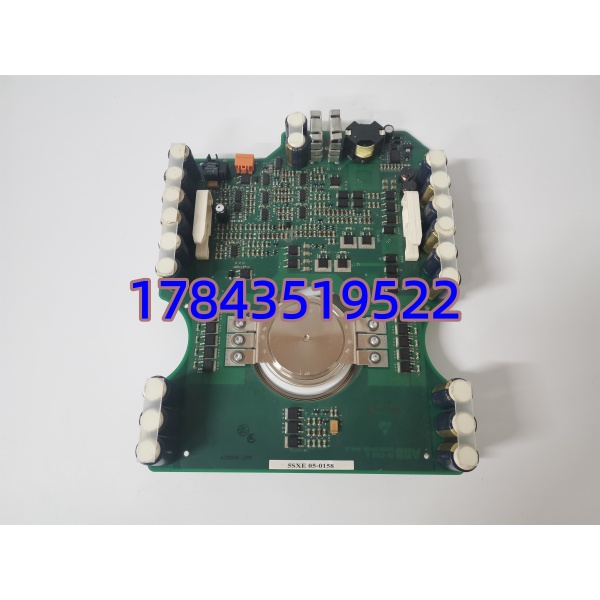

ABB ACS6000 或 ACS5000 中压传动柜 IGBT/IGCT 桥臂炸了，备件就是这块 5SHX0660F0002。它是 ABB 5SHX 家族的反向导通 IGCT（集成门极换流晶闸管），把传统 GTO 的低导通损耗和 IGBT 的快速关断揉在一起——通态压降低（典型 1.8–2.6V），关断时间短（<30μs），支持无缓冲电路(Snubberless)运行。平板压接式(Press-Pack)结构没有内部焊点，失效模式为短路而非开路，配合夹紧机构双面散热，寿命远超焊接式 IGBT。
这块料不单独工作，必须搭配合适的门极驱动单元（如 3BHB003387R0101 / GVC713A101 系列）和液压/机械夹紧装置使用。换件时夹紧力要按 ABB 手册打到规定 kN 值（通常 10–20kN 依散热器设计），过松过紧都会要命。说白了这是中压传动的”心脏瓣膜”，坏了整个传动链锁死，建议按装置桥臂数做 Buffer Stock，尤其老线进入 EOL 窗口后。
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 / 型号 | ABB 5SHX0660F0002（关联料号 3BHE022333R0101） |
| 产品类型 | Reverse Conducting IGCT（反向导通集成门极换流晶闸管） |
| 封装形式 | StakPak Press-Pack（平板压接式，双面散热，无引脚焊接） |
| 额定阻断电压 VDRM | 4500 V（典型，部分资料标 4000–5000V 依晶圆批次） |
| 重复峰值断态电压 VDSM | ≥4000 V |
| 额定通态电流 IT(AV) | 660 A（平均），RMS 约 930 A |
| 可关断电流 ITGQM | 典型 900 A（@25℃），最大瞬态关断能力依门极单元 |
| 浪涌电流 ITSM | 13000 A（单次 10ms 半波） |
| 通态压降 VT | 典型 1.85–2.6 V @额定电流（依结温） |
| 关断时间 tq | <30 μs（典型） |
| 触发方式 | 光纤触发（需配 ABB 专用 IGCT Gate Unit，如 3BHB003387R0101） |
| 门极供电 | 由门极驱动单元提供（通常 ±15V/±24V 内部生成） |
| 绝缘测试电压 | 6 kV AC / 1 min（阳极-阴极间对门极/散热器） |
| 工作结温 Tj | -40～+125℃（最大 +150℃ 瞬态） |
| 冷却方式 | 强制风冷 或 直接液冷（依散热器设计，双面导热） |
| 夹紧力要求 | 典型 10–20 kN（严格按柜体散热夹件手册执行，常用 14±1 kN） |
| 配套门极单元 | 3BHB003387R0101 / GVC713A101 / 3BHL000386P0101 等（需核对变频器柜内现用型号） |
| 典型应用系统 | ABB ACS 6000 / ACS 5000 中压变频器、UNITROL 6000 励磁、HVDC/FACTS |
| 尺寸(圆盘) | ≈Ø91 mm 晶圆，总高含压接端子 ≈30–40 mm |
| 重量 | ≈1.5–1.8 kg |
| 生命周期 | 部分 5SHX 系列进入 EOL/Last-Time-Buy 阶段，供应依赖原厂最后批次及授权库存 |
