产品详情

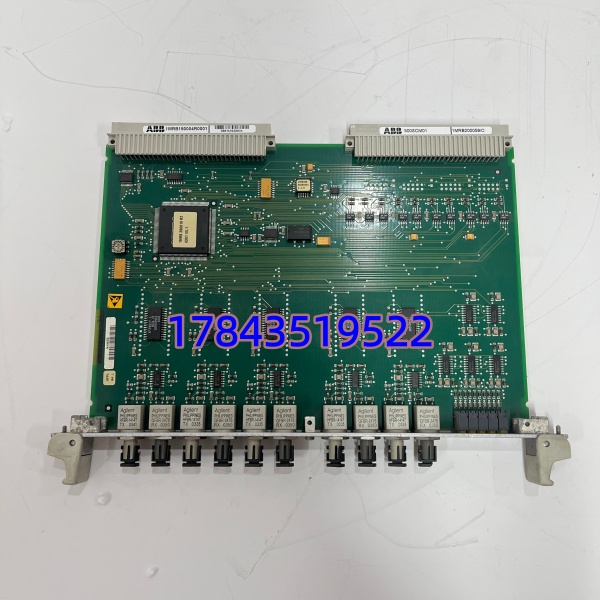

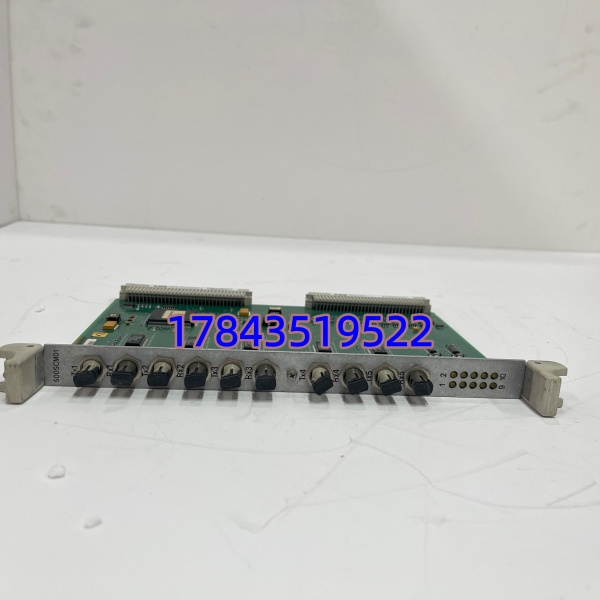

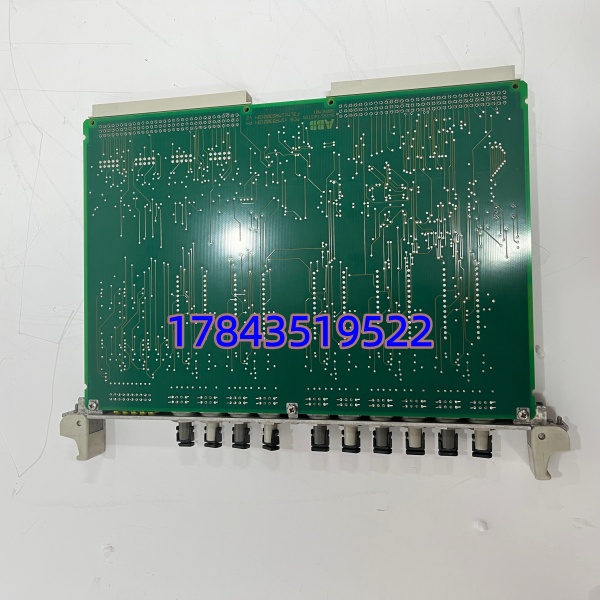

· 型号：500SCM01
· 品牌：ABB（Switzerland, Protection & Control / Advant 500 系列）
· 系列：REB500 Busbar Protection — Signal Conditioning & Serial Communication Module（SCM）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 500SCM01 |
| 订货号 / 物料码 | 1MRB15004R0001（硬件版本标识 1MRB200059C 或 1MRB200059/C） |
| 功能定位 | 信号调理（Signal Conditioning）+ 串行通信耦合（Serial Comm. Coupler），用于 REB500 或 Advant 500 机架 |
| 适用系统 | ABB REB500 母线保护系统 Central Unit ↔ Bay Unit 互联；部分 Advant Controller 500 扩展架 |
| 背板供电 | +5 V DC（逻辑）+ 24 V DC（可选，部分版本仅背板 5V），典型功耗 <3 W |
| 通信接口 | 内部背板串行总线 + 外部 RS-232 / RS-485 链路（具体端口定义依 REB500 机架位置定） |
| 隔离电压 | ≥ 2.5 kV AC（通道对地 / 通道对背板，防变电站地电位升） |
| 信号类型 | 高速同步脉冲（IRIG-B / PPS 类）、二进制辅助信号、ASCII 串行帧 |
| 采样/处理 | 支持高速同步信号转发，传播延迟 < μs 级（具体以 REB500 技术手册 Timing Spec 为准） |
| 安装方式 | 19英寸保护屏 Subrack 插槽直插（与 REB500 CU / BU / SIU 同机架） |
| 前面板指示 | 运行/通信状态 LED（绿/红），部分版本带 Test 按钮 |
| 工作温度 | -10℃ ～ +55℃（IEC 60255 保护继电器级） |
| 存储温度 | -25℃ ～ +70℃ |
| 电磁兼容 | IEC 61000-4 系列，版本 /C 加强 EMC 滤波 |
| 热插拔 | 多数 机架配置下支持带电插拔（遵循 ABB 旁路操作步骤，先确认再拔） |
| 认证 | CE、IEC 60255-27（继电保护装置安全与 EMC） |
| 尺寸（约） | 标准 插卡 ~ 高233×深约180×厚约20 mm（依机架代次略有差异） |
产品介绍
变电站继保改造时最怕的就是 屏里这块 SCM 卡莫名报”同步信号丢失”——八成不是光纤是它老化或接触不良，因为 500SCM01 负责转发 Central Unit 和各 Bay Unit 之间的同步脉冲与辅助串行帧，一旦失效整个母线保护可能切到告警闭锁状态。它在柜内的存在意义就是给非标串行/同步信号做过隔离调理再送背板，省掉外挂协议转换盒，也不占额外 DIN 空间。
从商务角度看，这已是 ABB 官宣生命周期末端（EOL）产品，新采购基本是 NOS（全新库存）或经过老化测试的功能良品。优势很明显：与原系统固件 100% 兼容、插拔不断线（端子留在机架）、不用改任何组态——只要版本后缀匹配（建议 /C 版优先，老 /A /B 也能跑但 EMC 裕度低些）。不足也得说清楚：它只干信号调理和串行桥接，不带以太网口、不支持 IEC 61850MMS 直接上出，现代数字化改造如要 GOOSE 需换整套 REB670 方案而不是换这块卡。
替换与升级建议
✅ 直接替换
- 500SCM01 1MRB200059C（/C版）←→ 500SCM01 1MRB200059A/B：同型号不同硬件版本可互插，/C 版 EMC 性能更好，推荐用 /C 替老版。功能完全兼容，无需改组态。
- 1MRB15004R0001 ←→ 1MRB150004R0001（写法差异）：同一物料不同书写习惯，物理与电气一致，直接互换。
⚠️ 软件兼容（需确认固件/机架版本）
- 500SCM02（若存在同系升级）：部分后期 版本机架支持 SCM02，插槽兼容但通常需核对 固件版本（Vx.xx 以上），不建议盲目升级避免机架报”未知模块”。
❌ 硬件不兼容
- AC500 系列 CM571 / CM579 等 PLC 通信模块——背板引脚定义完全不同，物理插不进 Subrack。
- 第三方串口服务器/协议转换盒——无法替代其内部同步脉冲处理和背板总线握手逻辑。
若无直接库存，短期应急极难找替代（同步脉冲功能难仿真），只能等货源或评估整屏升级至 REB670，后者属于项目级改造。
常见问题解答 (FAQ)
直接插就能认，SCM 是被动信号调理+串行桥接模块，不在应用程序数据库里单独组态。只要机架固件支持该硬件版本（绝大多数都支持），上电 RUN LED 常亮即正常，不需下装。
Q2：1MRB200059C 和没有 /C 后缀的老版本混用能行吗？
可以混用，同一机架内不同 SCM 卡版本互不影响。但老版本（/A /B）抗高频干扰裕度低，在 220kV 以上变电站建议统一换 /C 版——现场实测发现靠近刀闸操作时老版偶有瞬时报同步丢失，/C 版基本消掉。
Q3：坏了有什么典型征兆？怎么初步判断是它的问题？
常见表现： 报”Synchronization lost”或某 Bay Unit 通信中断但光纤链路正常；拔掉 SCM 重插后短时恢复又复发大概率是接触氧化或内部隔离元件劣化。可用备件交叉验证——换到其他槽位好的机架试，若故障跟随卡则确认损坏。
Q4：能热插拔吗？操作要注意啥？
机架设计支持热插拔，但必须严格按 ABB 维护规程：先记录告警→确认该 SCM 不参与当前跳闸回路（或申请保护退出）→戴防静电手环→垂直拔出→插入新卡→观察 LED→复归告警。别在系统大扰动（倒闸操作）时拔插。
Q5：交期和质保一般怎样？买到的是新还是翻新的？
原厂已 EOL，市面流通多为 NOS 或测试良品。正规供应商应提供上电+同步链路闭环测试报告，质保通常 90 天～1 年（视渠道）。低于 90 天质保或只说”外观好”不提供测试的慎买，这卡暗病可能跑几个月才暴露。
