描述

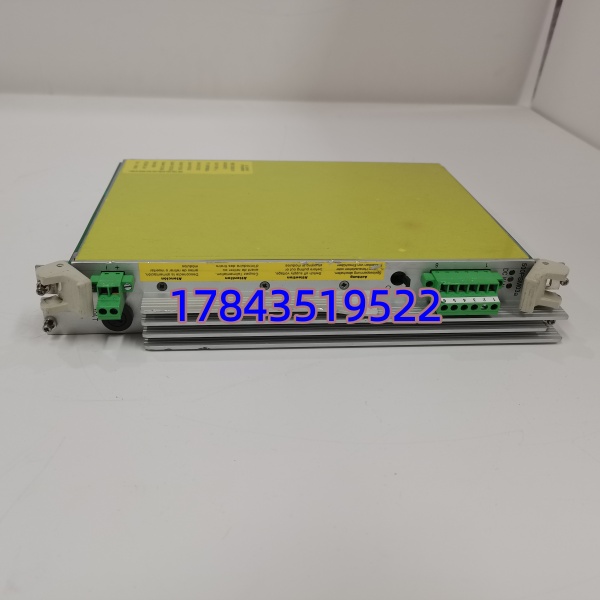

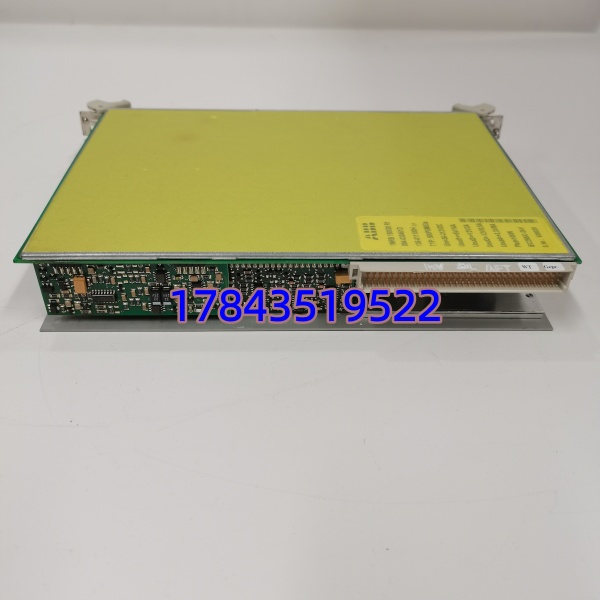

产品详情
· 型号：500PSM03a（500PSM03 系列，”a”为版本后缀）
· 品牌：ABB
· 系列：AC500 / S500 I/O 配套 100W 开关电源模块，订货号 1MRB150038R1
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 500PSM03a（500PSM03 Series） |
| 订货号（Order No.） | 1MRB150038R1（板面另印 894-030375D、136-011100H 为 PCB 版本号，非采购号） |
| 制造商 | ABB AG / ABB S.p.A.（瑞士/意大利产常见） |
| 适用系统 | ABB AC500 PLC 控制柜供电、S500 I/O 机架外置电源、HMI/DCS 辅助 24VDC 供电 |
| 模块类型 | AC-DC 工业开关电源模块，自然风冷（无风扇） |
| 输入电压范围 | 85–264 VAC（通用），47–63 Hz；亦支持 120–370 VDC（直流侧输入，部分批次） |
| 输入电流（满载） | ≤2.3 A @ 115VAC，≤1.2 A @ 230VAC |
| 额定输出电压 | 24 VDC ±1%（稳压精度 ≤±0.5% FS） |
| 最大输出电流 | 4.2 A（连续），峰值短时 4.5–5 A |
| 额定输出功率 | 100 W（@40℃环境，降额 >+50℃ 开始） |
| 输出纹波与噪声 | <100 mV p-p（典型 20 MHz BW 测量） |
| 转换效率 | 典型 90%–92%（满载 @230VAC），符合 IEC 61204 |
| 保护功能 | 过压(OVP)、过流(OCP)、短路(SCP，打嗝模式自动恢复)、过温(OTP)、欠压锁定(UVLO) |
| 隔离耐压 | 输入-输出 ≥3 kVAC（1 min），输入-地 ≥1.5 kVAC，输出-地 ≤500 VDC |
| 并联/冗余 | 不支持直接均流并联；如需冗余建议外加二极管模块（ORing diode） |
| LED 指示 | 绿色 PWR LED（输出正常亮，欠压/故障灭） |
| 安装方式 | 标准 35 mm DIN 导轨（EN 60715）或螺钉固定于 AC500 电源基座（依具体子型号） |
| 工作环境 | -25℃～+70℃（满载至+50℃，+50～+70℃ 线性降额），5%–95% RH 非凝露 |
| 防护等级 | IP20（机柜内安装），符合 IEC 60529 |
| 尺寸/重量 | 约 100×100×40 mm（L×W×H）或 135×85×25 mm（依批次），≈0.5–0.6 kg |
| 认证 | CE、UL 508 / UL 60950-1、cULus、RoHS、符合 EN 61000-6-2/6-4 EMC |
| MTBF | >100,000 h（Telcordia SR-332，40℃ 基准） |
产品介绍
碰过一起——某水厂 AC500 控制柜凌晨无故重启，查 UPS 输出正常，最终发现 500PSM03a 输出电容 ESR 老化导致 24V 在负载突变（DO 同时吸合 8 点）瞬间跌落至 21.8V，CPU 复位。换模块解决。这东西本质就是 AC500 柜里的”心脏”，100W 够带一套 CPU+十来块 I/O，宽压输入在全球工地都吃得消，无风扇金属壳耐粉尘。但它有寿命——电解电容 7–10 年后 ESR 上升是硬伤，不像 I/O 卡能一直跑不管。
严格来说，500PSM03a（1MRB150038R1）和早期 500PSM03（1MRB150038R0001）电气参数基本一致，后缀差异主要是 PCB 版本（你板面的 894-030375D 就是那个），采购只认 1MRB150038R1 即可。ABB AC500 新项目现多配 500PB101（230VAC 进）或 500PSM05（更高功率），但老柜子只认这款——从库存角度它属于”单价低但缺了整柜趴窝”的典型 A 类战略备件，别因为它”只是个电源”就零库存。
应用场景与库存策略
500PSM03a 是 控制柜主供电，故障直接致 CPU 掉电→整套 PLC 停机→工艺联锁可能误动或失控。现场死因多为电容老化、雷击浪涌打坏输入级、或长期高温降额运行致热保护关断。新件 ABB 部分区域交期 6–14 周，二手测好流通但批次差异大。
- — 唯一 24VDC 系统供电，非它不可 →
- — 高温高湿加速电容老化 → ABC 分类 A 类 Top 10%，运行 >8 年建议结合大修做预防性更换（Run-to-Fail 不推荐）
- 新建/改扩建项目 — 新选型建议确认是否可用 500PB101 或 500PSM05 替代以降低 Legacy 依赖 → 老装置维持最低 N+1 库存，新项目不增订此 Legacy 号
- 多套相同配置装置 — 统一版本降低 SKU → Last-time-buy 按现网装机量 + 未来 5 年预期更换量（通常 10%~15%/年 衰减率估算）
真实案例：
北方某热电厂化水车间，三套 控制柜共用同批次 500PSM03a（2012 年投运）。某冬检后 #2 柜 PLC 偶发重启，夜班以为是程序 watchdog，复位继续跑。三天后彻底无法启动——测 24V 输出仅 18V 且带载跌至 8V，确认电源模块内部电容失效。库房登记有备件但标签写成”500PSM05″（不兼容，输出接线不同），紧急从 #1 柜拆件顶替恢复，#1 柜暂时失电。事后把所有 500PSM03a 提入 A 类，三柜配两块冷备并规定每 5 年强制轮换老化测试。教训一句话：控制柜电源是沉默件，它不报警，坏了直接让你猜——备件表里永远给它留位置。
