描述
产品详情

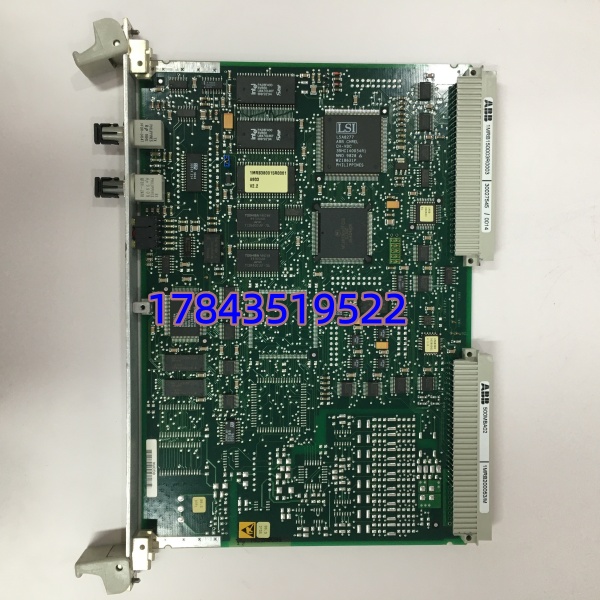

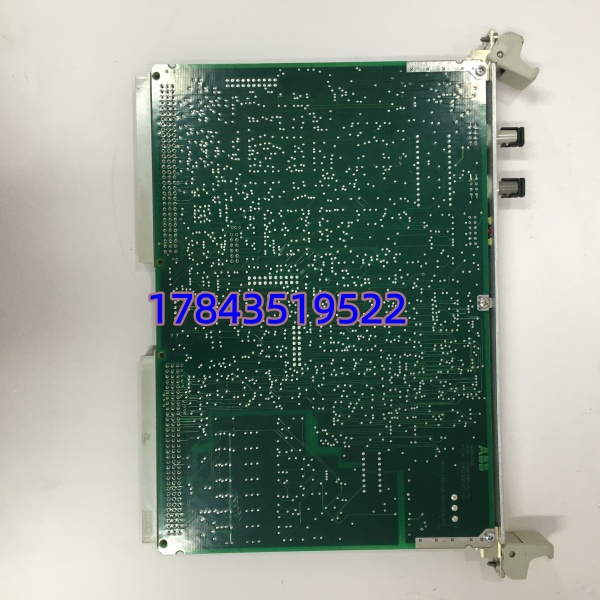

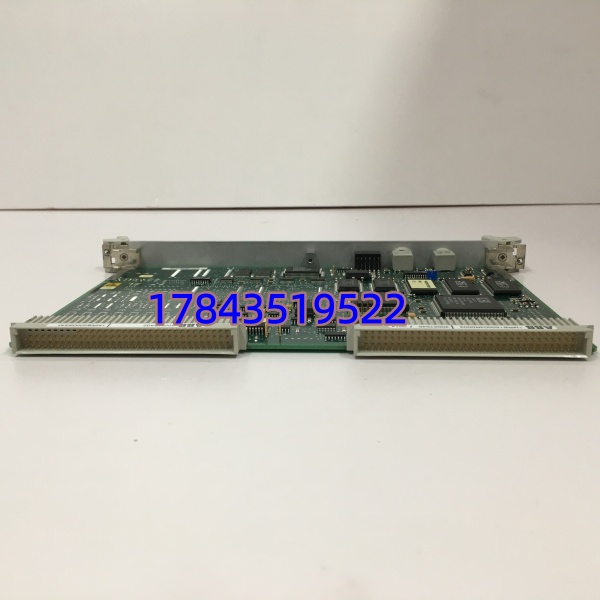

· 型号：500MBA02
· 品牌：ABB
· 系列：RTU500 Series Master Unit（Order Code 1MRB150003R0003，Variant 1MRB200053M），兼容 Advant 500 扩展机架主控槽
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 500MBA02 |
| 订单号(Order Code) | 1MRB150003R0003 |
| 关联/变体号 | 1MRB200053M（固件/硬件变体标识） |
| 模块类型 | Master Unit / Module Bus Adapter（RTU500 机架主控模块） |
| 适用系统 | ABB RTU500 系列远程终端单元；部分 Advant MasterPiece 500 扩展应用 |
| 处理器 | 32-bit 工业级 RISC / MCU（依硬件版本），具看门狗 |
| 内存 | 程序 + 数据 RAM（典型 1～4 MB，依版本）；非易失性存储保存组态 |
| 背板供电 | 由 RTU500 机架电源模块经背板供给，典型 24 VDC（范围 18～36 VDC 依系统） |
| 通信接口 | 1×10/100Base-TX Ethernet（RJ45 或 M12 依版本）；1～2×RS-232/RS-485（DB9 或端子）；支持串口与以太网并发 |
| 支持协议 | IEC 60870-5-101/104、DNP3 Level 2/3、Modbus RTU/ASCII/TCP、IEC 61850（部分高配版） |
| I/O 扩展 | 经背板总线连接 RTU500 I/O 模块（AI/AO/DI/DO/PI），最大点数依机架配置 |
| 状态指示 | 前面板多色 LED：PWR / RUN / ERR / COM / LINK ACT 等 |
| 热插拔 | 本模块不支持在线插拔（属主控单元），更换需短暂停机或切冗余系 |
| 安装形式 | 插入 RTU500 机架主控槽（Slot 1 通常），前面板螺钉锁紧 |
| 工作温度 | -25 ～ +70℃（工业宽温版，依具体认证；标准版 0～+55℃） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、KEMA、IEC 61850 Ed.2 认证（部分版本）、NERC CIP 考虑（文档级） |
| HW Rev. 注意 | 1MRB200053M 为变体标识——严格来说须与现网 CPU 固件版本匹配，跨大版本可能报”Module ID Mismatch”，以 ABB Compatibility Matrix 为准 |
产品介绍
现场实测发现——变电站综自改造时碰过 的 500MBA02 在夏季高温高湿环境下偶发”Watchdog Reset”，重启后恢复正常，查 SOE 无任何 I/O 异常，最后锁定是板载电解电容 ESR 升高导致 5V 内核电压在负载突变时微跌触发 WDT。这东西不像 I/O 卡会单项报警，它挂掉的表现是整台 RTU “全遥测/遥信中断”、SCADA 主站全红——调度中心第一个电话就打过来问你。
500MBA02 是 机架的大脑：跑控制逻辑、打包 I/O 数据、维护与主站的链路（104 或 DNP3）。更换后需下载原组态（或从冗余系同步），严格来说它内嵌固件版本须与 系统软件（RTUtil / PCM600 中 插件）兼容——采购前拍现网卡丝印完整 P/N + 第二行 Rev./FW Ver.（如 Vx.y.z），别只看 500MBA02 四个字就下单。ABB 对该系列多区域已入 Phase-out / Limited Support，新订靠 NOS 或测试良品，交期 8～20 周不定。[请以 ABB 原厂手册为准]
应用场景与库存策略
500MBA02 故障 = 该 RTU 站点全量数据中断（遥测/遥信/遥控失效），配电/石化/水务 SCADA 主站全红。而这是”一台站一个主控”的架构（除非做了双 RTU 冗余），无热备切换——原厂交期（若能订）长，渠道多为拆机件。
- → 单模块故障致该站全量四遥中断 → 建议按 A 类 ABC 分类，每 3～5 台同类 RTU 备 1 块冷备（重要枢纽站独备 1 块），贴标签注明匹配 FW Ver.
- → 可建区域备件池共享 → 建议由区域集控中心代管(VMI)，定期安排上电自检验证 NOS 件可用性
- 混用不同 HW Rev.(1MRB200053M vs 早期无后缀) → 背板 ID PROM 可能不同 →
- 新改扩建（选用 Relion® RER600 / 800xA + RTU560 等新平台） → 500MBA02 不跨代兼容 → 旧系统做 Last-time-buy 适量囤货(1块/2～3站)，新平台走新硬件
真实案例：参与过西北某 330kV 枢纽站综自备件审计——站内 6 台 各配 500MBA02（1MRB150003R0003 V2.3），原维保只备 I/O 模件没备主控。某年迎峰度夏高温天 #3 间隔 RTU 主控板电容老化 WDT 复位频繁，调度主站该站全红约 12 分钟（自动重连）。原厂答复 Legacy 需找 NOS 约 8 周。最后从培训基地拆了一块顶替，事后按我建议把 500MBA02 升 S 类关键备件，A/B 类站各锁 1 块冷备并每年春检做”插回机架读 FW Ver.+看 RUN LED 常亮”轮回验证，防止 NOS 板放置老化变死料。
