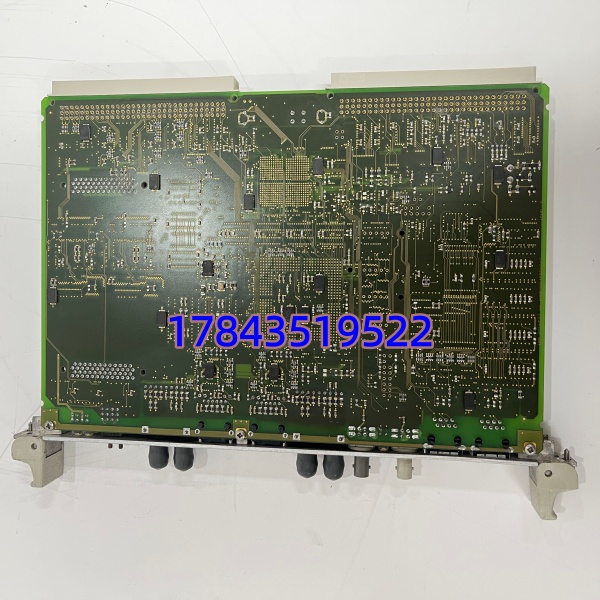

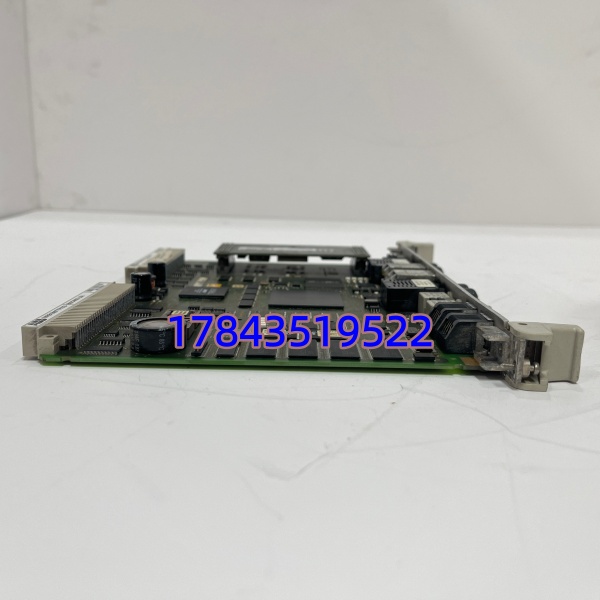

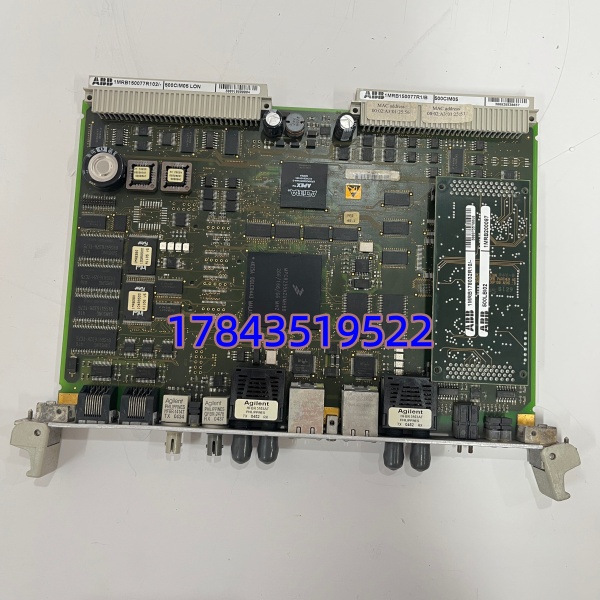

描述
产品详情
· 型号：500CIM05
· 品牌：ABB
· 系列：AC500 PLC 本地扩展 CIM（Communication Interface Module）
技术参数
- 完整型号：500CIM05，订货号 1MRB150077R1B（部分批次关联物料号 3BHE050469R0101）
- 产品类别：AC500 系列 PLC 本地串行通信接口扩展模块（右扩展总线）
- 适用CPU：AC500 系列 — CPU05 / CPU15 / CPU25 / CPU31x 等带右扩展槽机型（严格来说，PM5xx紧凑型无右扩展槽不可用，买前核对CPU面板有无CIM插槽）
- 安装位置：CPU右侧第一个本地扩展槽（最多可挂载若干CIM模块，依具体CPU扩展能力而定，通常≤3块组合）
- 串行接口：1路，通过端子排选择模式 — RS-232（点对点，≤15m）或 RS-485（半双工多点，≤1200m，32节点）
- 通信速率：300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps，软件可设
- 支持协议：Modbus RTU（主/从）、Modbus ASCII、Allen-Bradley DF1（Full Duplex）、用户自定义ASCII/Binary（CoDeSys SERIAL_SEND/RECEIVE）
- 电气隔离：串口通道与AC500 CPU背板地之间 500 VDC 隔离（防地环路，现场变频器旁实测有用）
- 数据缓冲：≥1KB 发送/接收 FIFO
- 状态指示：TX（绿）/ RX（绿）通信LED + 模块ERR故障LED
- 供电方式：由AC500 CPU右扩展背板直接取电（典型 24VDC 内部），无需外供
- 编程/配置：ABB Automation Builder（基于 CoDeSys V3），内置 Serial Library 函数块
- 工作温度：0℃ ～ +55℃（存储 -25℃ ～ +70℃）
- 防护等级：IP20（控制柜内安装）
- 尺寸/重量：约 宽35×深110×高75 mm / ≈0.12 kg
产品介绍
化工厂老装置改造时最常碰到这档事：现场一堆智能流量计、色谱仪、老式变频器只有RS-485口，AC500 CPU本体网口/Ethernet不够用或根本不想为几台仪表加网关——500CIM05就是干这个的，直接插CPU右侧扩展槽多出一路隔离串口，用Automation Builder里现成的Modbus主站功能块三分钟配好轮询，比外挂USB-485转换器稳得多（后者在柜内一有变频器启动就掉线，这卡500V隔离扛得住）。
采购上注意两点硬伤：第一它只有串口没有以太网，要和SCADA走Modbus TCP得另配CM579或CI52x以太网模块；第二只适配带右扩展槽的标准（CPU05/15/25及以上），紧凑型PM554之类无扩展槽插不上——见过有人买错退单，下单前拍CPU正面照核对”CIM Slot”标识最保险。模块本身即插即用，原工程里添加CIM硬件后重新编译下载即可，基本不改现有逻辑。
替换与升级建议
✅ 直接替换
- 500CIM05 不同批次（1MRB150077R1B ↔ 后缀轻微变化如R1/B）：同型号硬件完全互换，固件向下兼容，插上后在Automation Builder中添加硬件重新编译下载参数即可，无额外工作量。
⚠️ 软件兼容（需注意配置差异）
- 500CIM05 ←→ 老款早期CIM（若有，极少数Advant微型扩展）：平台专用，无Advant OCS兼容版。若原系统用第三方串口网关替代此功能，换回500CIM05需重新在PLC工程里添加CIM硬件及Modbus映射表，改动量约0.5~1人天，无硬件成本。
- 改用 CM579-ETH（以太网模块）：若需求其实是Modbus TCP而非串口，需换CM579系列且重新组态IP/映射——不属于直接替换，属系统方案变更。
❌ 硬件不兼容
- ABB Advant OCS 通信模块（DSTC190/DSCA114等）：体系不同不可互用。
- ：插槽通用（都是右扩展），但功能定义不同——CM579插上是网口卡不能当地址替代串口功能，反之亦然。
- PM5xx紧凑型CPU（无右扩展槽）：物理上无法插入，需换CPU或外挂独立网关。
若无全新库存，二手市场流通尚可但务必要求卖家提供模块正面ABB镭射标清晰照片+通电自检截图；核电/轨道交通等高合规项目禁用拆机件请以贵司QA规范为准。
常见问题解答 (FAQ)
不能。PM554是紧凑型没有右侧CIM扩展槽，500CIM05只适用于带右扩展总线的 CPU（如CPU05/15/25/31x等），买前看CPU右侧有没有标有”CIM”的金属扩展连接器，没有就插不进。
Q2：500CIM05支持Modbus TCP吗？能和上位机走以太网通信不？
不支持。它只有一路RS-232/RS-485串口，跑Modbus RTU/ASCII或DF1。以太网需求请选购CM579-ETH Eth模块（占用同一右扩展槽位），两者功能不互换。
Q3：一个CPU最多能挂几块500CIM05？我想接多路不同串口设备。
依CPU型号而定，典型标准CPU最多支持2~3块右扩展模块组合（含CIM+以太网混合）。若需多于2路隔离串口建议评估换CPU型号或外配多端口串口网关，具体参考《 Hardware Manual》中”Right-side Expansion Bus Capacity”。
Q4：要不要在Automation Builder里装驱动或另买软件？
不需要单独驱动。在Automation Builder（CoDeSys V3版）工程树添加”500CIM05″硬件，设置串口参数（波特率/校验/协议），调用内置SERIAL或Modbus Master/Slave功能块即可。老工程追加此模块需重新编译下载。
Q5：这东西能热插拔吗？运行中能换？
不建议。右扩展模块设计上不支持带电热插拔，正确操作是先切CPU到STOP或断电→拔旧→插新→上电→确认诊断LED→RUN。强行热插有概率导致背板总线锁死需重启CPU。
Q6：全新和翻新怎么区分？交期多久？
全新原装通常1~3工作日发出，质保12个月；市场流通多拆机件会明确标注成色附通电测试记录。验收看ABB镭射标有无打磨重印、端子镀层氧化程度——关键装置建议坚持全新原厂。
